5/12/98
BEDIENUNG
MAX200 (Handbrenner) Betriebsanleitung 4-7
9. Die Elektrode austauschen und mit dem Schraubenschlüssel festziehen. Nicht zu festziehen.
10. Den Wirbelring so installieren, daß der untere O-Ring gegenüber von der Brennerinnenseite liegt. Der O-Ring
wird nicht richtig passen, wenn er in der falschen Richtung installiert wird. In die richtige Position schieben.
11. Die Düse installieren und mit dem Schraubenschlüssel festziehen. Nicht zu stark anziehen.
12. Die Brennerkappe austauschen. Sicherstellen, daß sie gut festgezogen ist. Wenn die Brennerkappe zu lose
ist, kann dies den Sekundärgasdurchfluß beeinflussen.

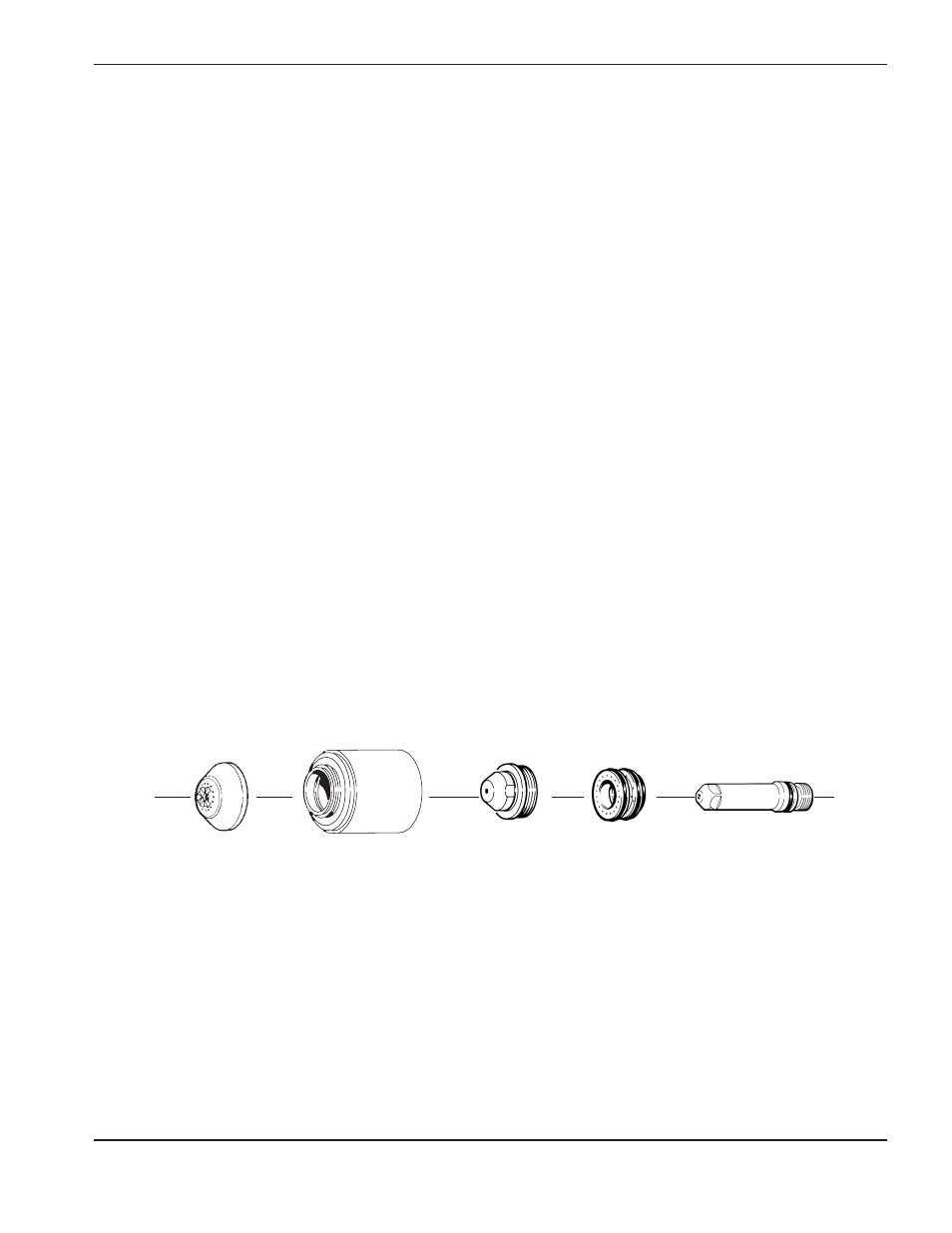

Abbildung 4-2 Austausch der Verschleißteile
Schutzschild Düse Brennerkappe Elektrode Wirbelring
