MAX200 Instruction Manual 3-19
3/18/99
INBETRIEBNAHME
Anpassen des Plasmagases
Wenn Ihre Brennerschläuche länger als 15 m sind, muß das Plasmagas angepaßt werden.
1. Die PLASMA-Gasventilbetätigung an der MAX200 Stromquellen-Vorderwand im TEST-Modus durch die
Erhöhung des TEST-Druckes um ungefähr 0.34 Bar pro 15 m Schlauchlänge (mehr als 16,5 m) als in den
Schneidtabellen angegeben, anpassen.
Siehe Anmerkung auf Seite 4-17.
2. Wenn der RUN-Druck des Plasmagases nicht den in den Schneidtabellen nach der Bogenübertragung
angegebenen Wert erreicht, muß möglicherweise PS4 angepaßt werden. Die rechte Seitenplatte der
Stromquelle entfernen. Den Druckwächter PS4 unter Bezugnahme auf Abbildung 3-10 am Boden der
Stromquelle positionieren und durch Drehen der PS4 Justierschraube gegen den Uhrzeigersinn einstellen.
WARNUNG
Äußerste Vorsicht ist erforderlich beim Durchführen der folgenden Anpassung:

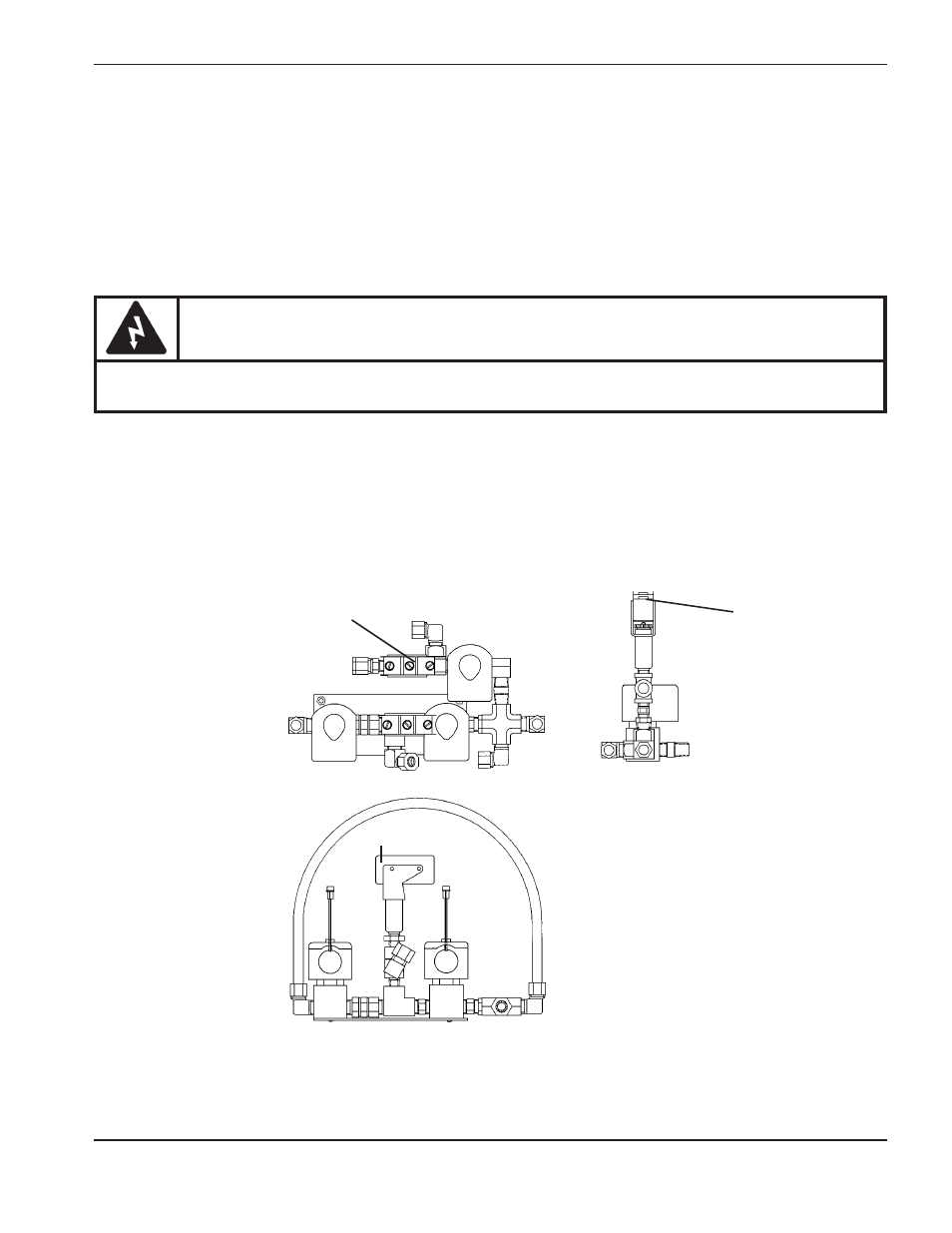

Abbildung 3-10 Druckwächter PS4 and Einstellposition
Ansicht von rechts
PS4 (von innen)
PS4 PS4
Anpassung
Ansicht von oben
