AUSWECHSELN DER KOMPONENTEN
6-8
Powermax
45
Wartungshandbuch
6. Ziehen Sie den alten Lüfter aus der Stromquelle heraus.
7. Schieben Sie einen neuen Lüfter an seinen Platz.
8. Bringen Sie die 4 Halteschrauben wieder an.
9. Positionieren Sie die Lüfterkammer mit dem breiteren Ende nach unten bis sie einrastet.
Lüfter ersetzen
1. Stromquelle ausschalten (OFF), Netzkabel und Gasversorgung trennen.
2. Entfernen Sie die 2 Schrauben vom Griff an der Oberseite der Stromquelle. Entfernen Sie den Griff und heben
Sie die Abdeckung von der Stromquelle.
3. Trennen Sie den Steckverbinder von J4 (200–240 V CSA und 230 V CE) oder J5 (400 V CE) an der
Leistungsbaukarte. Möglicherweise müssen Sie die Oberkante der Mylar-Absperrung anheben, um den
Steckverbinder zu sehen.

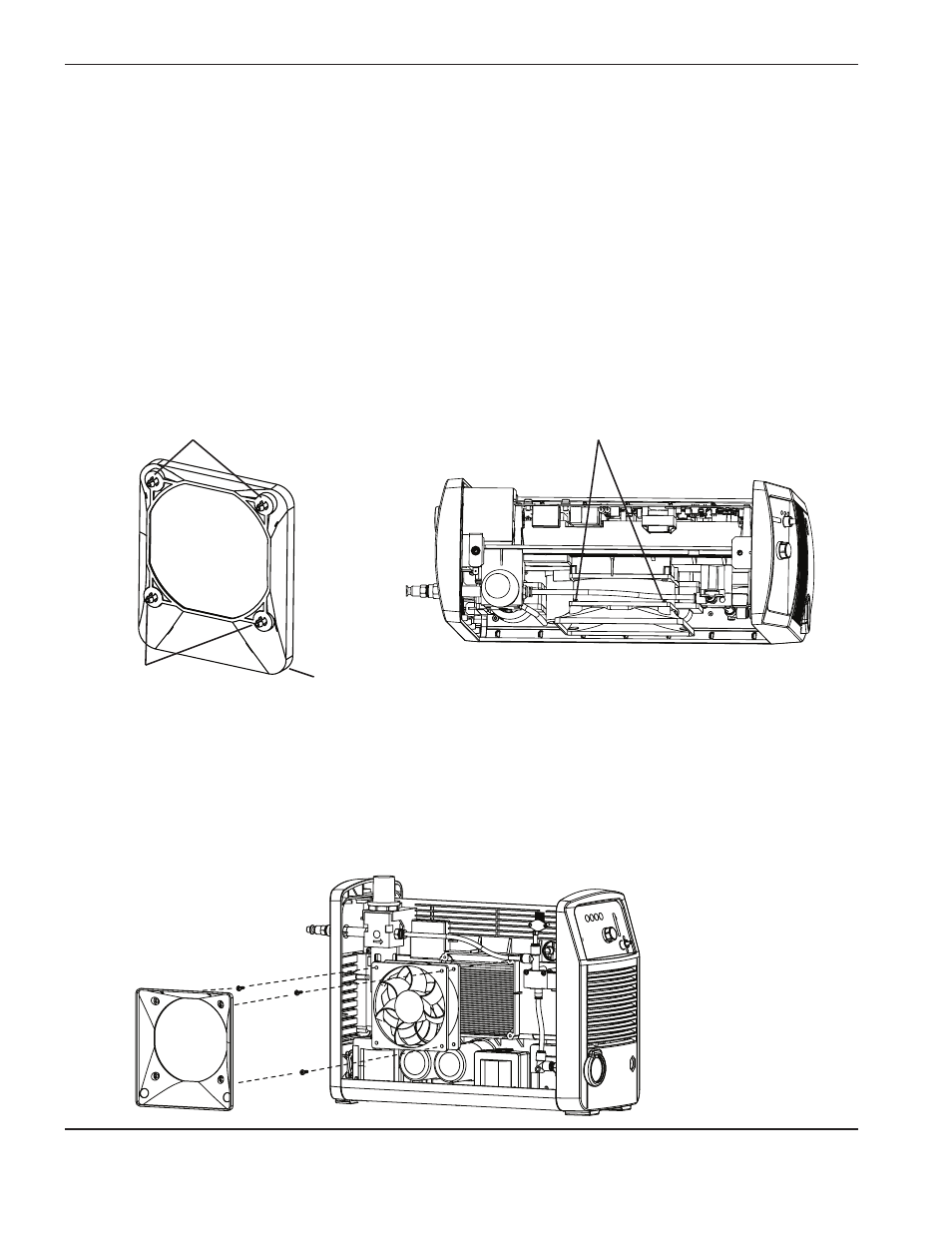

4. Von der Oberseite der Stromquelle aus drücken Sie die 4 Eckklammern an der Lüfterkammer zusammen und
lassen sie dann wieder los. Nachdem Sie die oberen Klammern losgelassen haben, können Sie die Kammer von der
Stromquelle weg neigen, um die 2 unteren Klemmen zu erreichen. Heben Sie die Kammer aus dem Lüftergehäuse.
5. Führen Sie einen Kreuzschlitzschraubendreher Nr. 1 durch die Löcher im Lüftergehäuse, um die Halteschraube aus
jeder Ecke des Lüfters zu entfernen.
Eckklammern
Obere Eckklammern
Unten
Eckklammern
