FEHLERBESEITIGUNG UND SYSTEMTESTS
Powermax
45
Wartungshandbuch
5-17

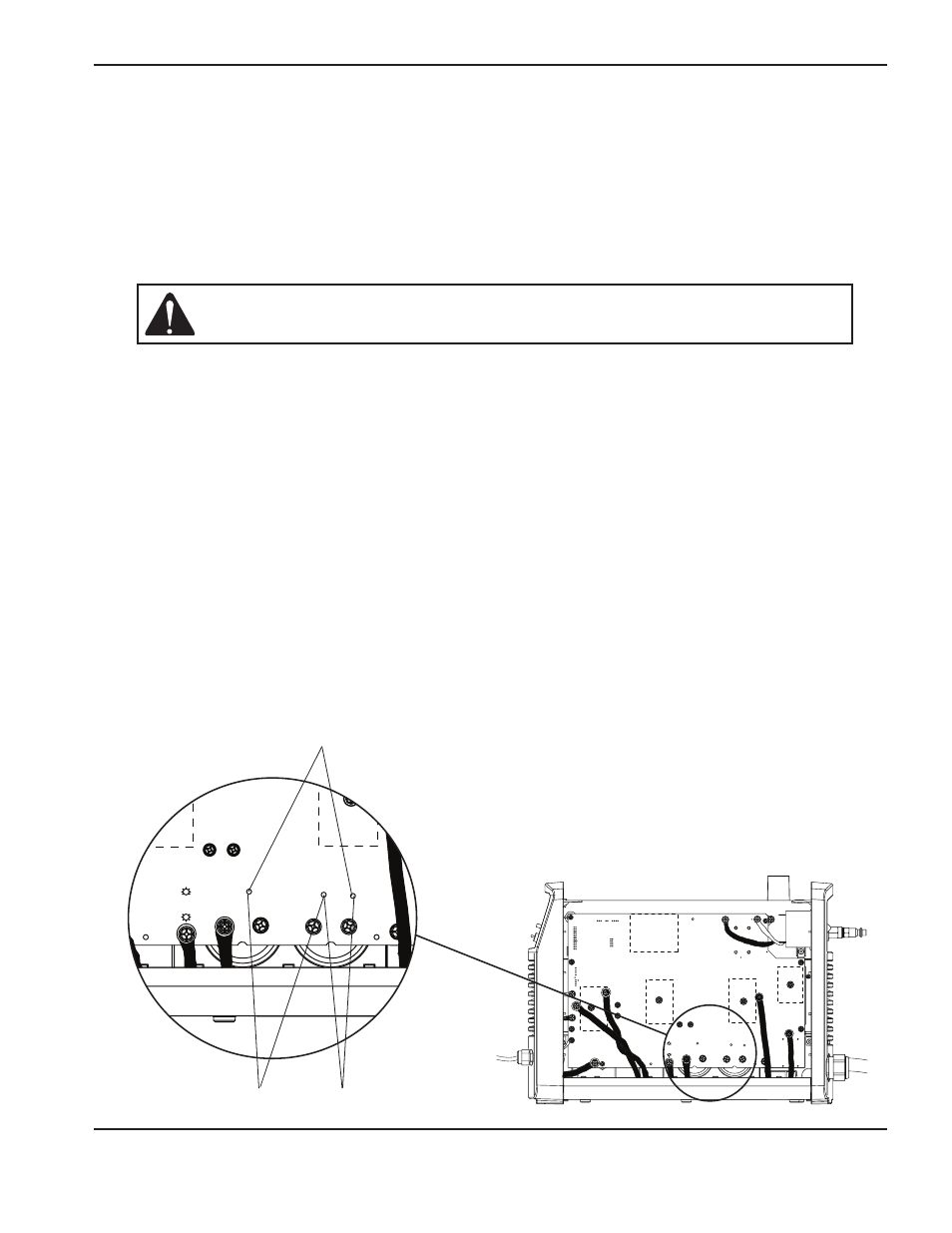

TP 19
W
-
+
-
+
TP 18
R
TP 17
B
192 VDC
192 VDC
Test 3 – VBUS und Spannungsausgleich
Testen Sie die Leistungsbaukarte, um sicherzustellen, dass die Schaltkreise ausgeglichen sind. Nachstehend werden
zwei Verfahren beschrieben. Verwenden Sie das erste Verfahren, wenn Sie eine 200–240 V CSA-Stromquelle oder
eine 230 V CE-Stromquelle haben. Verwenden Sie das zweite Verfahren, wenn Sie eine 400 V CE-Stromquelle haben.
Sie können für diesen Test die Testpunktösen verwenden oder an den Kondensatorschrauben testen. Die Testpunkte
sind wie die Spannungen sowie die positiven und negativen Kondensator-Anschlussklemmen auf der Rückseite der
Leistungsbaukarte gekennzeichnet.
Vorsicht: Beim Testen an den Testpunkten kein Multimeter mit Testsonden
verwenden. Stattdessen E-Z Hook-Leitungen verwenden und an den
Testpunktösen anbringen.
Test für 200–240 V CSA- und 230 V CE-Stromquellen
1. Stromversorgung ausschalten (OFF).
2. Positionieren Sie die Multimeterkabel, um die verstärkte Busspannung auf der Leistungsbaukarte zu messen, indem
Sie die Messleitungen an TP (Testpunkt) 19 und TP 18 anschließen. Stromversorgung einschalten. Das Multimeter
sollte 385 VDC anzeigen. Wenn Sie einen anderen Wert als 385 VDC erhalten, multiplizieren Sie das Ergebnis mit
0,00601. Vergleichen Sie diesen Wert mit dem Messwert an Stift 21 auf J7. Sie sollten den gleichen Wert haben.
3. Stromversorgung ausschalten (OFF). Schließen Sie die E-Z Hook Prüfclips an TP 19 und TP 17 an. Schalten Sie
die Stromversorgung ein (ON), nachdem Sie das Multimeter angeschlossen haben. Dieser Wert sollte 192,5 VDC
betragen oder die Hälfte des Wertes, der in Schritt 2 ermittelt wurde.
Anmerkung: Alle Werte können ± 10 % sein.
4. Schalten Sie die Stromversorgung aus (OFF) und schließen Sie die E-Z Hook Prüfclips an TP 18 und TP 17 an.
Schalten Sie die Stromversorgung ein (ON), nachdem Sie das Multimeter angeschlossen haben. Dieser Wert sollte
192,5 VDC betragen oder die Hälfte des Wertes, der in Schritt 2 ermittelt wurde.
5. Die in den Schritten 3 und 4 ermittelten Werte sollten annähernd gleich sein. Weichen sie mehr als 30 V voneinander
ab, ersetzen Sie die Leistungsbaukarte.
TP 19
W
-
+
-
+
TP 18
R
TP 17
B
192 VDC
192 VDC
Schritt 3
Schritt 4
Schritt 2
