FEHLERBESEITIGUNG UND SYSTEMTESTS
5-8
Powermax
45
Wartungshandbuch
TP17
W
+ -
+ -
TP18
B
TP16
R
~280 VDC
~280 VDC

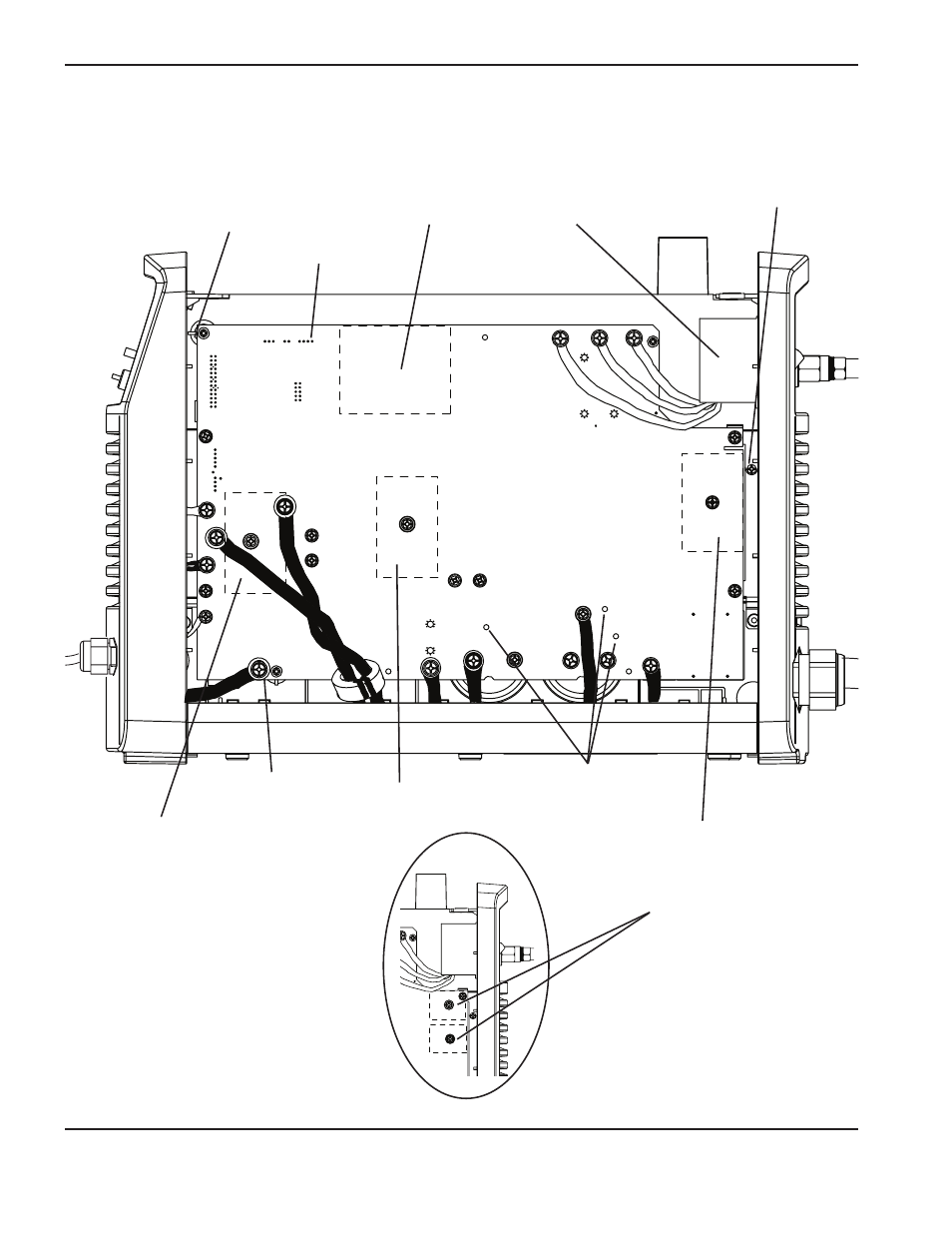

400 V CE Stromquelle Übersicht
Netzschalter (S1)
Leistungsbaukarte (PCB2)
Steuerbaukarte (PCB1)
Sperrwandler
PE (Erdung)
Ausgangsdiode und
Pilotlichtbogen-IGBT-
Modul (D40)
Inverter-IGBT
(Q2)
Werkstückkabelanschluss
(J21)
Neue Leistungsbaukarte
Eingangsdiodenbrücke
(D48)
Testpunkte
TP17
W
+ -
+ -
TP18
B
TP16
R
~280 VDC
~280 VDC
Alte Leistungsbaukarte
Eingangsdiodenbrücken
(D28, D38)
