BEDIENUNG
Powermax
45
Wartungshandbuch
4-11

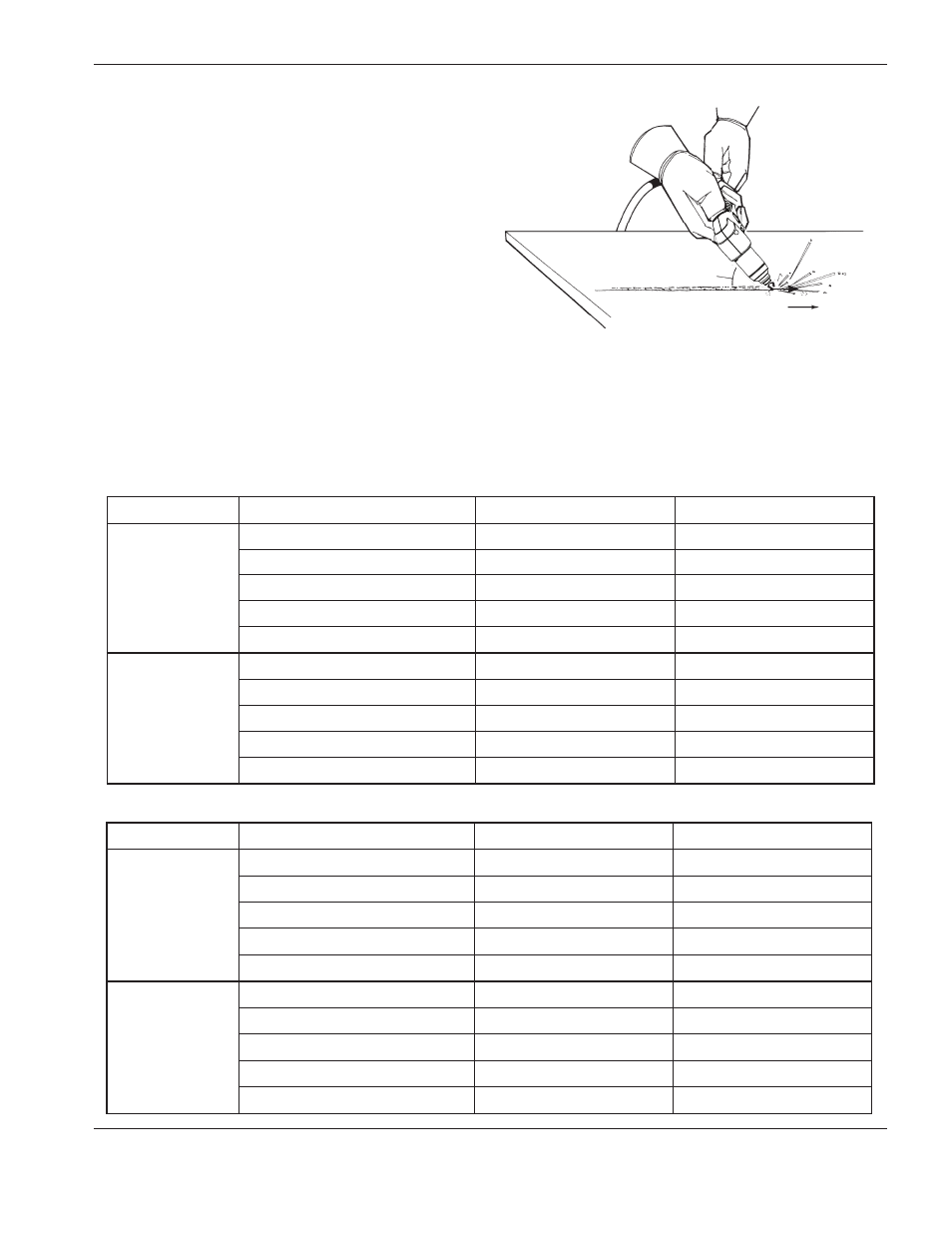

Vorschubrichtung
45°
Anmerkung: Für zusätzlichen Schutz von Hand und Brenner ist ein Hitzeschild erhältlich (Teile-Nummer 220049).
3. Behalten Sie beim Eindringen in die Fuge einen
Winkel von ca. 45° zum Werkstück bei.
Anders ausgedrückt, schieben Sie den
Plasmabogen in Richtung der zu erzeugenden
Fuge. Damit sich die Standzeit des Verschleißteils
nicht verkürzt oder der Brenner beschädigt wird,
halten Sie die Brennerdüse in etwas Abstand zum
geschmolzenen Metall.
Durch Ändern des Brennerwinkels ändert sich die
Größe der Fuge.
Durch Variieren des Winkels, in dem der Brenner zum Werkstück gehalten wird, können unterschiedliche Fugentiefen
erzielt werden. Die nachfolgenden Tabellen bieten Aufschluss über das Fugenprofil bei 45° und 60° an legiertem und
unlegiertem Stahl.
Fugenprofil bei unlegiertem Stahl
Brennerwinkel
Geschwindigkeit
Breite
Tiefe
45°
254 mm/min
7,75 mm
1,05 mm
508 mm/min
6,50 mm
2,94 mm
762 mm/min
5,76 mm
1,87 mm
1016 mm/min
5,30 mm
1,31 mm
1270 mm/min
4,73 mm
1,03 mm
60°
254 mm/min
8,06 mm
4,18 mm
508 mm/min
6,15 mm
2,39 mm
762 mm/min
6,00 mm
1,39 mm
1016 mm/min
5,80 mm
1,21 mm
1270 mm/min
4,61 mm
0,73 mm
Brennerwinkel
Geschwindigkeit
Breite
Tiefe
45°
254 mm/min
6,37 mm
3,05 mm
508 mm/min
5,74 mm
1,96 mm
762 mm/min
5,28 mm
1,09 mm
1016 mm/min
4,83 mm
1,73 mm
1270 mm/min
4,42 mm
1,47 mm
60°
254 mm/min
6,55 mm
5,92 mm
508 mm/min
6,42 mm
2,01 mm
762 mm/min
5,92 mm
1,45 mm
1016 mm/min
5,36 mm
1,10 mm
1270 mm/min
5,09 mm
0,82 mm
Fugenprofil bei legiertem Stahl
