FEHLERBESEITIGUNG UND SYSTEMTESTS
Powermax
45 Wartungshandbuch 5-13
LEDs der Steuerbaukarte

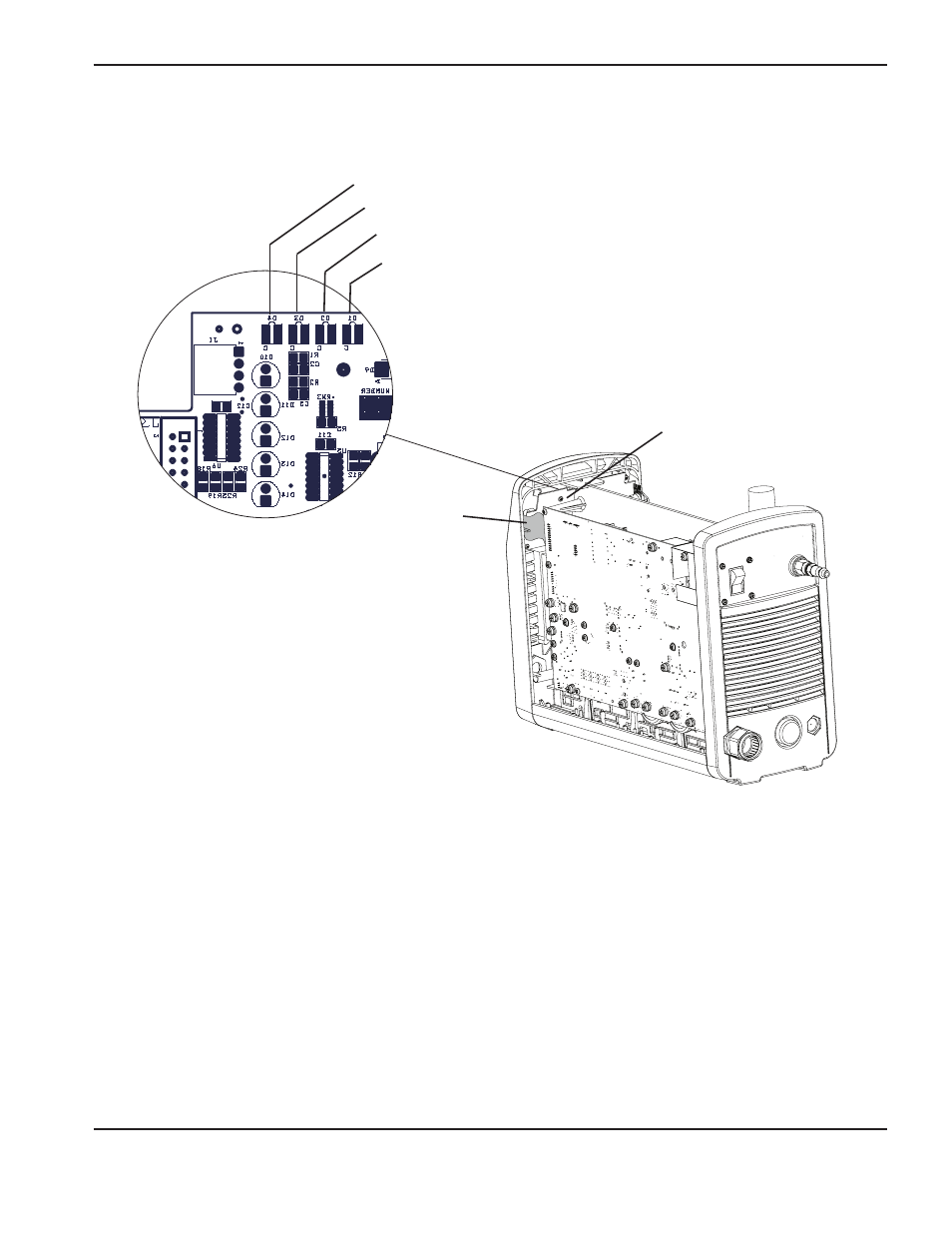

Die Powermax45 Steuerbaukarte (PCB1) hat 4 Diagnose-LEDs.
Steuerbaukarte
Flachbandkabel
Zurücksetzen/Watchdog
Fehler
Übertragung (XFR)
Start
LEDs der Steuerbaukarte:
• Start – Die Stromquelle hat ein Startsignal. Diese LED leuchtet auf, wenn die Stromquelle ein Startsignal empfängt
und leuchtet permanent während des normalen Betriebs.
• Übertragung – Diese LED leuchtet bei der ordnungsgemäßen Lichtübertragung zwischen Brenner und Werkstück
auf und blinkt während des Dauer-Pilotlichtbogenbetriebs (z. B. beim Schneiden von Streckmetall
oder wenn der Lichtbogen von der Platte weg und dann wieder auf sie zurück bewegt wird).
• Fehler – Die Fehler-LED leuchtet auf, wenn ein Störfall im Gerät auftritt. Wenn die Störfall-LED an der Vorderseite
und ebenfalls die Fehler-LED auf der Steuerbaukarte blinken, ist ein schwerer Störfall im Gerät aufgetreten.
Die Blinkanzahl zwischen den Pausen zeigt an, welche Komponente möglicherweise defekt ist.
• Zurücksetzen – Diese LED leuchtet auf, wenn der Schaltkreis für das Zurücksetzen aktiv ist oder der Watchdog-
Schaltkreis auslöst.
Während des Normalbetriebs leuchten die Stromversorgungs-LED (ON) an der Vorderseite der Stromquelle sowie
die Start- und Übertragungs-LEDs auf der Steuerbaukarte. Wenn ein Problem bei dem Gerät auftritt, können eine
oder mehrere LEDs an der Vorderseite der Stromquelle und die Fehler-LED oder die Zurücksetzen-LED auf der
Steuerbaukarte leuchten oder blinken.
