400 v ce, Steuerbaukarten-diagramme, Schaltpläne powermax – Hypertherm Powermax45 Rev.1 Benutzerhandbuch
Seite 133: Wartungshandbuch
Schaltpläne
Powermax
45
Wartungshandbuch
8-3
1
2
3 4
5 6
7 8
9 10
11 12
13 14
15 16
17 18
19 20
21 22
23 24
25 26
CAPOFF1
YEL
"TSO/TSC"
FAULT1
YEL
1
2
3
4
JTAG1
1
3
5
7
9
11
13
14
2
4
6
8
10
12
AC PWR1
GRN
"L/H LINE"
720
IN 15
IN 9
V-
8 IN
7
IN 13
IN 12
IN 11
IN 10
IN
6
V+ 16
IN
3 IN
2 IN
1
IN
5
IN 14
IN
4
AMPS1
CW
TEMP1
YEL
2
1
3
4 5
6
7
ON
ON CASE
CASE
GRN
L
R
1
ERROR
CODE
.25"
FOR
BD
DEPAN-
IZATION
SERIAL
DATA
MACHINE
FRONT
DSP 2806
4x25Mhz=100Mhz
0.78 x 0.78"
Stayout for
TEST CLIP
/RESET or
HDR FLT
START
XFR
GAS
CONTROL PWA
45 A 400 V SYS
MODE
CPA (UP)
NORMAL (MIDDLE)
GOUGE (DOWN)
YEL
YEL
GRN
"SETPOINT"
GRN

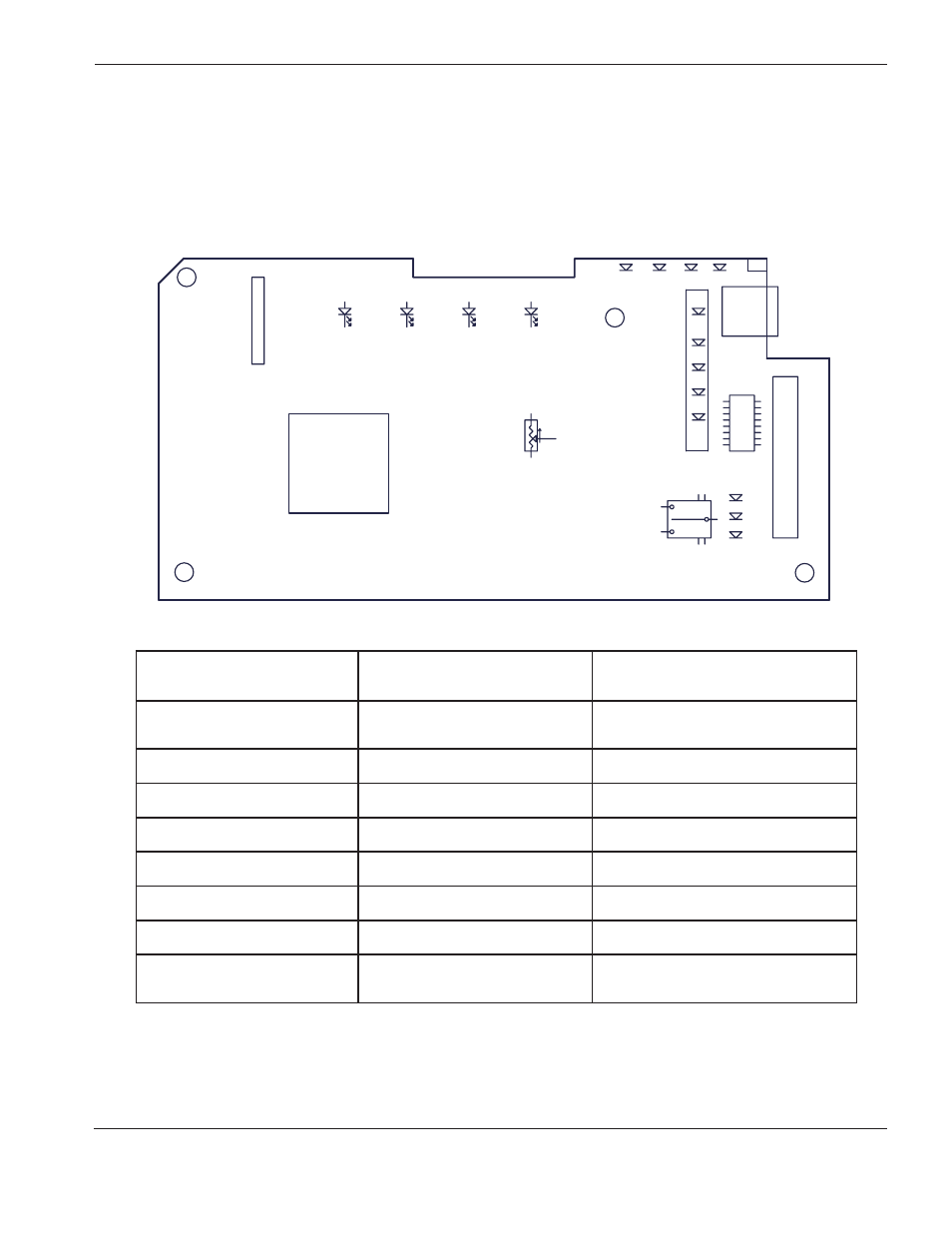

Steuerbaukarten-Diagramme
400 V ce
J8 Stiftnummer an Masse
test
erwarteter Wert
(400 V ce)
19
VACR (gleichgerichtete
AC-Netzspannung)
2,7 V bei 400 V Netzspannung
21
VBUS (DC-Busspannung)
2,178 VDC bei 560 VBUS
20
IFB (Ausgangsstrom)
< 0,1 VDC
22
ITF (Übertragungsstrom)
< 0,1 VDC
25
3,3 VDC
3,3 VDC ± 5 %
24
5 VDC
5 VDC ± 5 %
12
24 V Messstift
2,2 VDC
16
Startsignal
3,2 VDC geschlossen
0 VDC offen
