11
VARYSCAN 4 COMPACT PLUS 575 HMI
Der Brenner des Gerätes leuchtet nicht, aber die
Elektronik funktioniert,
d.h. die Motoren funktionieren 1. Der Brenner ist defekt, der Brenner muß
ausgetauscht werden
2. Der Temperaturschalter des Gerätes hat ausgelöst.
Stecken Sie Ihren Varyscan
® aus und stecken Sie Ihn
nach ca. 15 Minuten wieder ein. Kontrollieren Sie nun,
der Lüfter noch läuft, und ob dieser sauber ist. Sollte der
Lüfter defekt sein, so lassen Sie diesen von einem
Fachmann oder dem Hersteller austauschen. Sollte der
Scanner immer wieder abschalten, wenden Sie sich bitte
an Ihren Händler
DMX-Eingang funktioniert nicht DIP-Schaltereinstellung kontrollieren

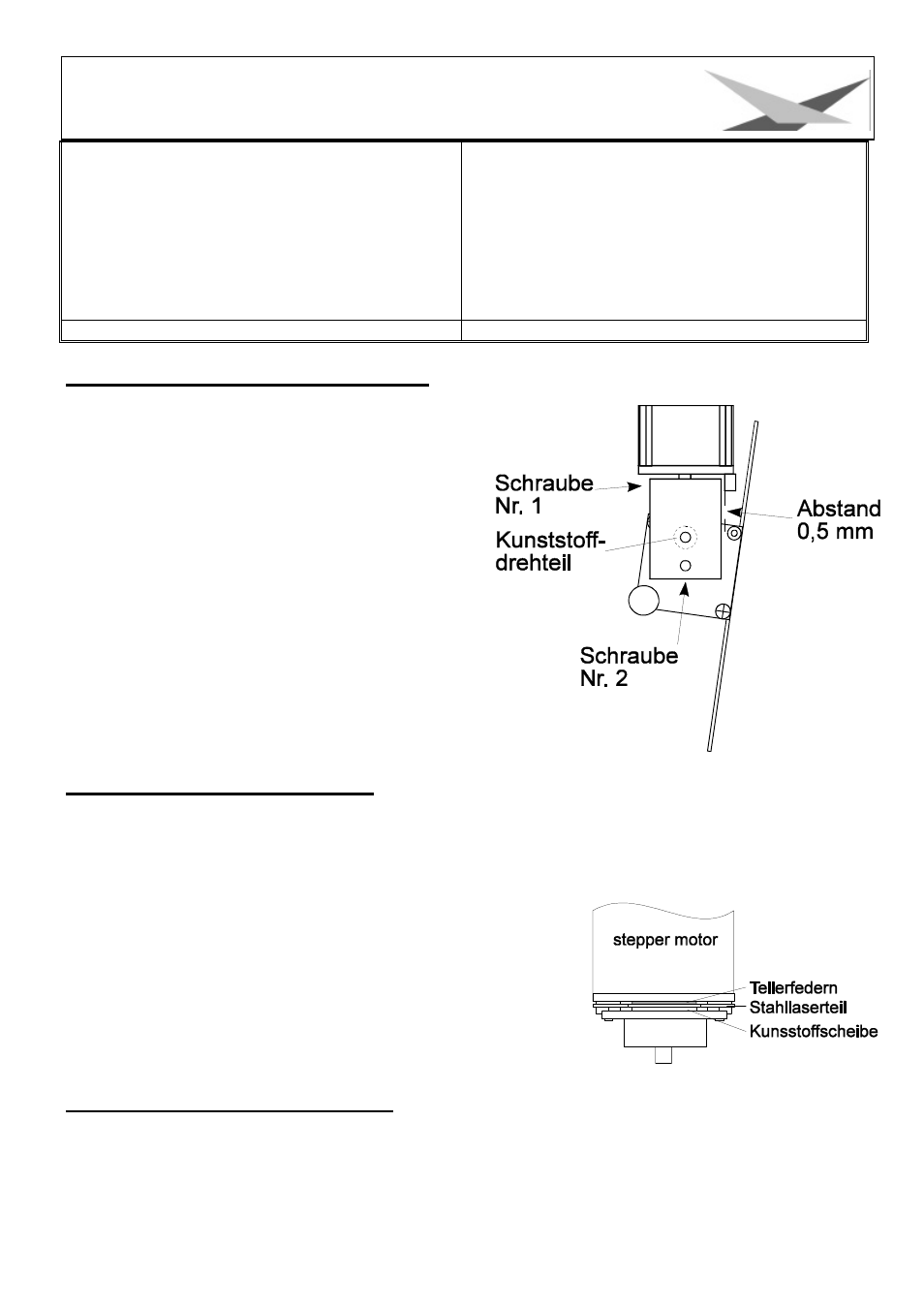

Abgleichen des Spiegelanschlages
Um den Spiegel an Ihrem Varyscan ® 575 HMI abzugleichen, gehen Sie wie folgt vor:
Stellen Sie am DIP-Schalter Nr. 1 den Initialisierungsmodus
ein (DIP-Schalterstellung siehe Seite 7) und schalten Sie
Ihren Varyscan
® ein. Warten Sie nun, bis der Scanner seine
Initialisierung durchlaufen hat und alle Motoren stehen.
Lösen Sie nun zuerst mit einem Innensechskantschlüssel
(Schlüsselweite 2,0 mm) die Schraube Nr. 1. Drehen Sie nun
den Spiegelbügel in Richtung des Anschlages bis zu einem
Abstand von 0,5mm. Ziehen Sie nun die Schraube Nr. 1
wieder fest. Achten Sie beim Festziehen der Schraube auf
die richtige Einstellung der Motorbremse (siehe Skizze Seite
16 oben). Lösen Sie nun die Schraube Nr. 2 und drehen Sie
den Y-Motor in Richtung Spiegelbügel und stellen somit
zwischen dem Anschlag und dem Spiegelbügel einen
Abstand von 0,5 mm ein.
Achtung: Achten Sie darauf, daß der Y-Motor nicht vom
Spiegelbügel weggedrückt wird, da sonst die Klemmung des
Y-Motors nicht mehr funktioniert. Die Reibefläche des Motors
muß ganz am Kunststoffdrehteil anliegen.
Ziehen Sie nun die Schraube Nr. 2 wieder fest.
Einstellen der "Motorbremse"
Die Motorbremse ist vom Prinzip bei allen Motoren im Varyscan ® gleich. Sie setzt sich aus 3 Spezialteilen
(Tellerfedern, Stahllaserteil, Kunststoffscheibe). Diese drei Teile sind in der folgenden Reihenfolge übereinander zu
stapeln:
1. Motor
2. Tellerfedern
3. Stahllaserteil
4. Kunststoffscheibe
5. zu montierendes Teil
Jetzt wird das zu montierende Teil fest auf die Achse des Motors gedrückt,
bis die Tellerfedern komplett zusammengedrückt sind, anschließend muß
das zu befestigende Teil um ca. 0,5mm zurückgezogen werden und die
Befestigungsschraube(n) muß/müssen angezogen werden. Jetzt ist die
Motorbremse optimal eingestellt.
Regelmäßige Wartungsarbeiten
Achtung: Vor dem Öffnen des Gerätes Netzstecker ziehen!
Öffnen Sie hierzu das Gehäuse, in dem Sie die Kreuzschlitzschrauben an der Oberseite des Varyscan
®
herausdrehen.
