VARYSCAN 4 COMPACT PLUS 575 HMI
Auspacken der Varyscan ® Anlage
Vor Ihnen befindet sich die komplette Varyscan
® Anlage.
Entnehmen Sie zuerst alle Teile aus den Kartons.
•
Varyscan ® 4 Compact Plus 575 HMI
•
diese Anleitung
Prüfen Sie, ob alle Teile in der Lieferung enthalten sind.
Sollten Sie einen Transportschaden feststellen oder sollten Sie feststellen, daß Teile fehlen, teilen Sie dies bitte
sofort dem Transportunternehmen bzw. Ihrem Händler mit.
Die Verpackung Ihrer Varyscan
® wird -wenn möglich- aus Umweltgründen mehrfach verwendet. Sie erhalten bei
Rückgabe der Verpackungen eine Teilgutschrift.
Bitte machen Sie von der Rückgabe im Sinne unserer Umwelt Gebrauch. Wir bitten Sie aus diesem Grunde auch
um Verständnis, falls Sie evtl. eine gebrauchte Verpackung bzw. Inlay erhalten sollten.

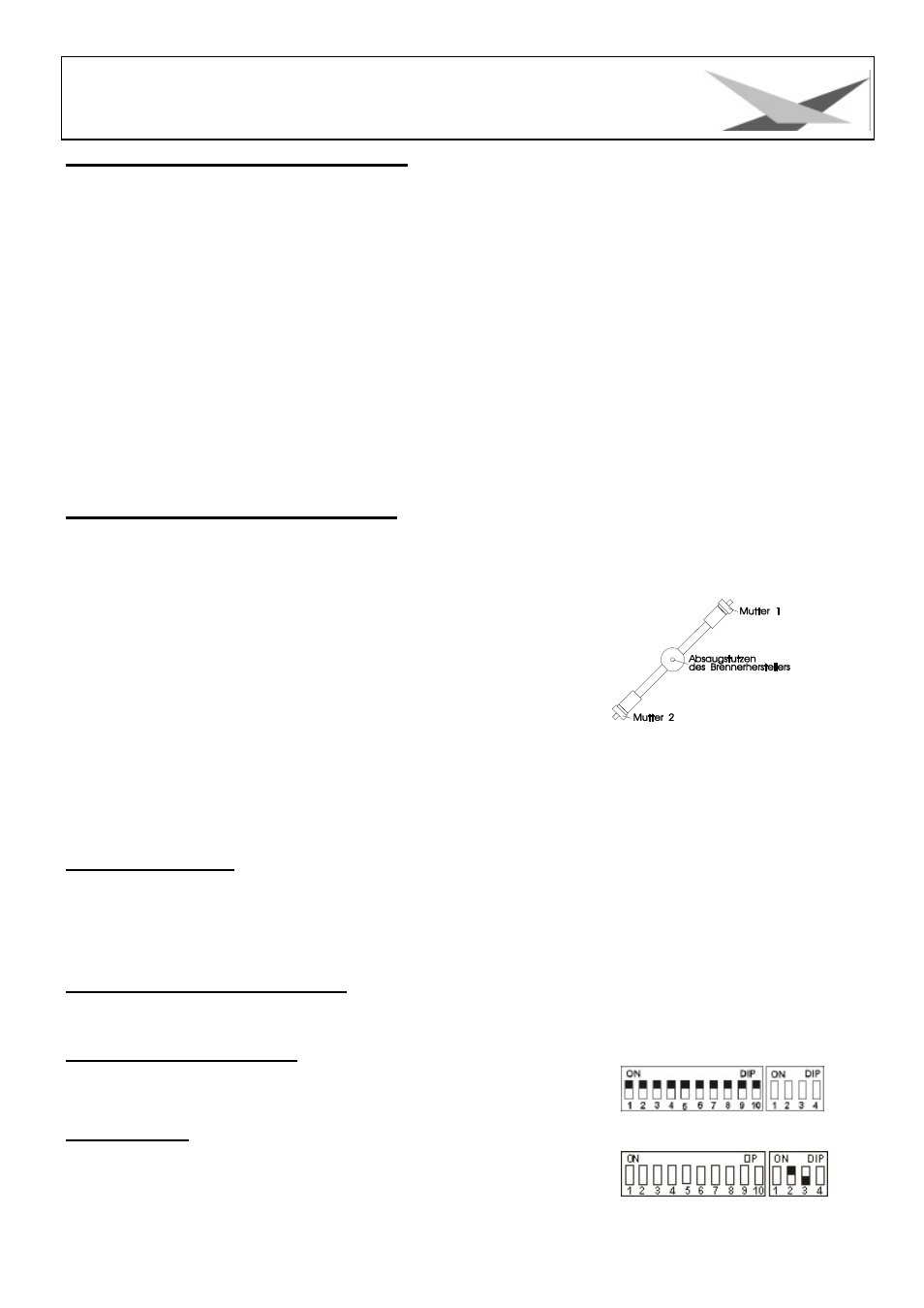

Brenner einsetzen/auswechseln
HINWEIS: Vor dem Öffnen Netzstecker ziehen !!
Öffnen Sie den Deckel (Aufschrift Varyscan
® 4 Compact Plus 575 HMI) Ihres Varyscan ® mit einem passenden
Kreuzschlitzschraubendreher und heben Sie diesen ab. Jetzt können Sie im
hinteren Drittel des Varyscan
® die Brennerfassung erkennen.(Skizze Seite 4)
Lösen Sie nun die beiden Muttern 1 und 2 und entnehmen Sie den Brenner
aus der Fassung. Setzen Sie nun den neuen HMI-Brenner in die Fassung ein
und drehen die beiden Muttern 1 und 2 von Hand fest. Der "Absaugstutzen"
des Brenners darf auf keinen Fall in Richtung des Hohlspiegels bzw. in
Richtung der Linsen zeigen (Skizze Seite 4), er sollte in Richtung des
Bodenblechs oder des Deckels zeigen. Achten Sie auf einen festen Sitz des
Brenners.
Achtung: Berühren Sie niemals beim 575 HMI-Brenner den Glaskörper selbst!
Eine Justierung des Brenners entfällt.
Spiegelmontage
Stecken Sie den Spiegel mit dem Spiegelklebeblech in die dafür vorgesehenen Löcher mit Gummilagerung am Y-
Motor und ziehen sie die Muttern gleichmäßig an bis die Oberkante der Muttern etwa 1mm über dem Gewindestift
ist.
Inbetriebnahme der Anlage
Initialisierungsmodus :
Dieser Modus dient zur Einstellung und zur Grundinitialisierung des Varyscan ®
(wird vom Hersteller durchgeführt.)
Testmodus :
Um mit einfachen Mitteln die Funktionvielfalt Ihres Varyscan ® zu sehen,
schalten Sie den Varyscan ® in den Testmodus, indem Sie am DIP-Schalter
Nr.2 den Schalter 3 auf off und den Schalter 2 auf on stellen (siehe auch
Typenschild). Jetzt stecken Sie den Scanner ein, und er zeigt Ihnen einen großen Teil seiner Funktionen.
