8
VARYSCAN 4 COMPACT PLUS 575 HMI

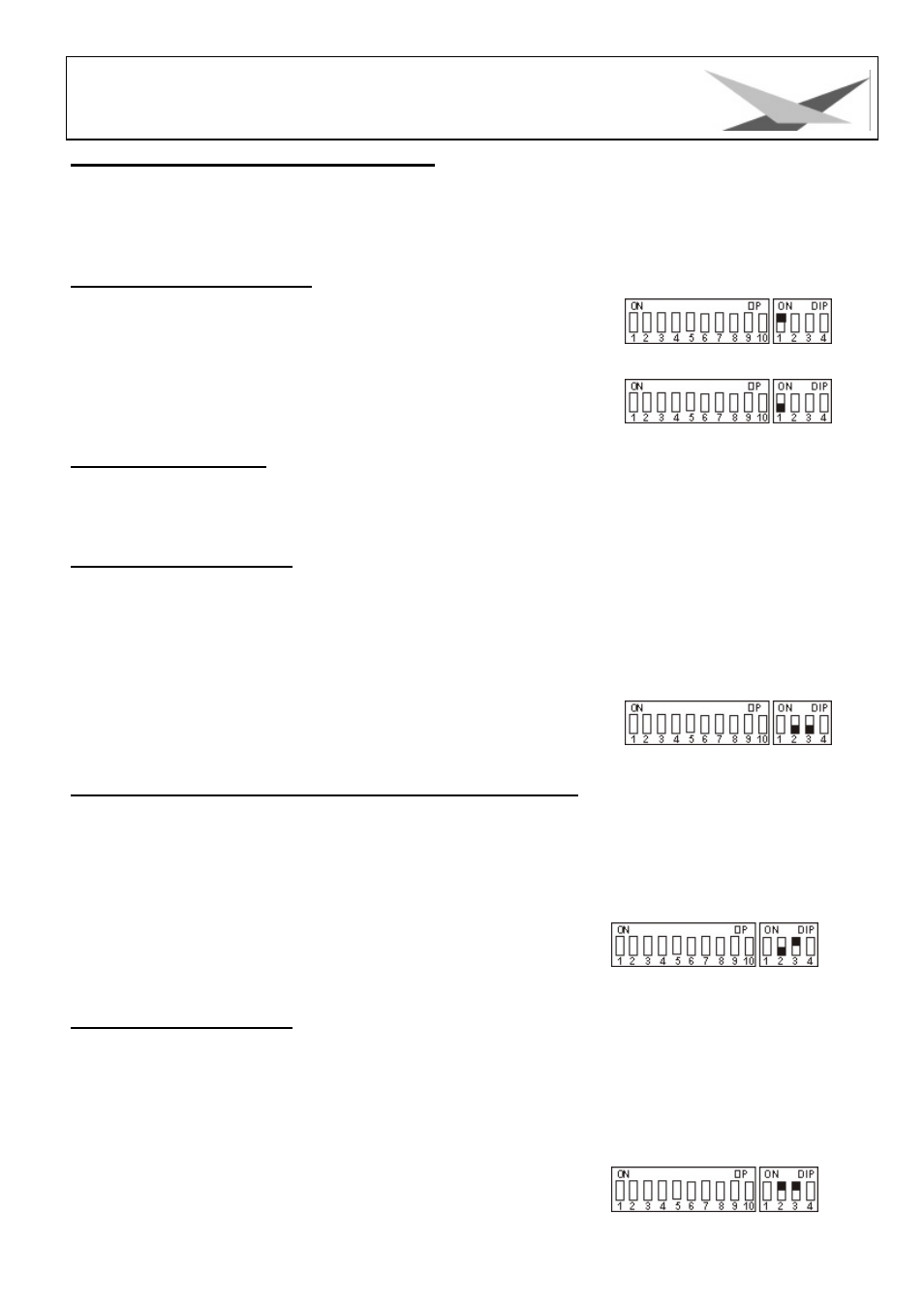

Einstellungen am DIP-Schalter Nr.2
Bevor wir zur DMX-Adresseneinstellung kommen, müssen wir zuerst am DIP-Schalter Nr. 2 eine bestimmte
Betriebsart auswählen, um danach die richtige Adressauswahl zu treffen.
Sie haben am DIP-Schalter Nr.2 vier Schalter, mit denen Sie folgende Funktionen auswählen können.
Farbwechsel stufenlos : DIP-Schalter Nr.2 Schalter 1
d.h. wenn diese Funktion eingeschaltet ist, entspricht jeder DMX-Wert
zwischen 0 und 128 einer Farbradstellung, Sie können somit nicht nur
Halbfarben erzeugen, sondern auch 1/3-2/3 Farben oder 1/4-3/4Farben usw.
Um diese Funktion zu wählen, schalten Sie am DIP-Schalter Nr.2 den Schalter 1 auf on (siehe auch Typenschild)
ist der Schalter 1 auf off, so haben Sie nur Voll- bzw. Halbfarben
.
Betriebsartenwahl : DIP-Schalter Nr.2 Schalter 2 und 3
Es stehen Ihnen insgesamt 3 DMX-Kanal-Formate zur Verfügung, die im folgenden genauer erklärt werden
(Kurzbeschreibung siehe Typenschild).
1. JB-lighting 8 Kanal
Kanal 1 X-Achse
Kanal 2 Y-Achse
Kanal 3 Gobo
Kanal 4 Farbe
Kanal 5 Shutter/Dimmer
Kanal 6 Iris
Kanal 7 drehbare Gobos (Positionierung und Rotation)
Kanal 8 Effektrad
DIP-Schaltereinstellung: DIP-Schalter Nr.2 Schalter 2 und 3 off
2. 6 Kanal (Clay Paky - Goldenscan 3 kompatibel)
Kanal 1 Iris und Gobodreh
Kanal 2 Farbe
Kanal 3 Gobo- und Effektrad
Kanal 4 Dimmer / Shutter
Kanal 5 X-Achse
Kanal 6 Y-Achse
DIP-Schalterstellung: DIP-Schalter Nr.2 Schalter 2 off Schalter 3 on
3. JB-lighting 6 Kanal
Kanal 1
X-Motor
Kanal 2 Y-Motor
Kanal 3 Gobo
Kanal 4 Farbe
Kanal 5 Dimmer/Shutter
Kanal 6 Iris / Gobodreh
DIP-Schaltereinstellung: DIP-Schalter Nr.2 Schalter 2 und 3 on
