Bedienungsanleitung Watson-Marlow-Pumpen 520SN IP66/NEMA 4X 16
10 Anschluss an eine
Stromversorgung

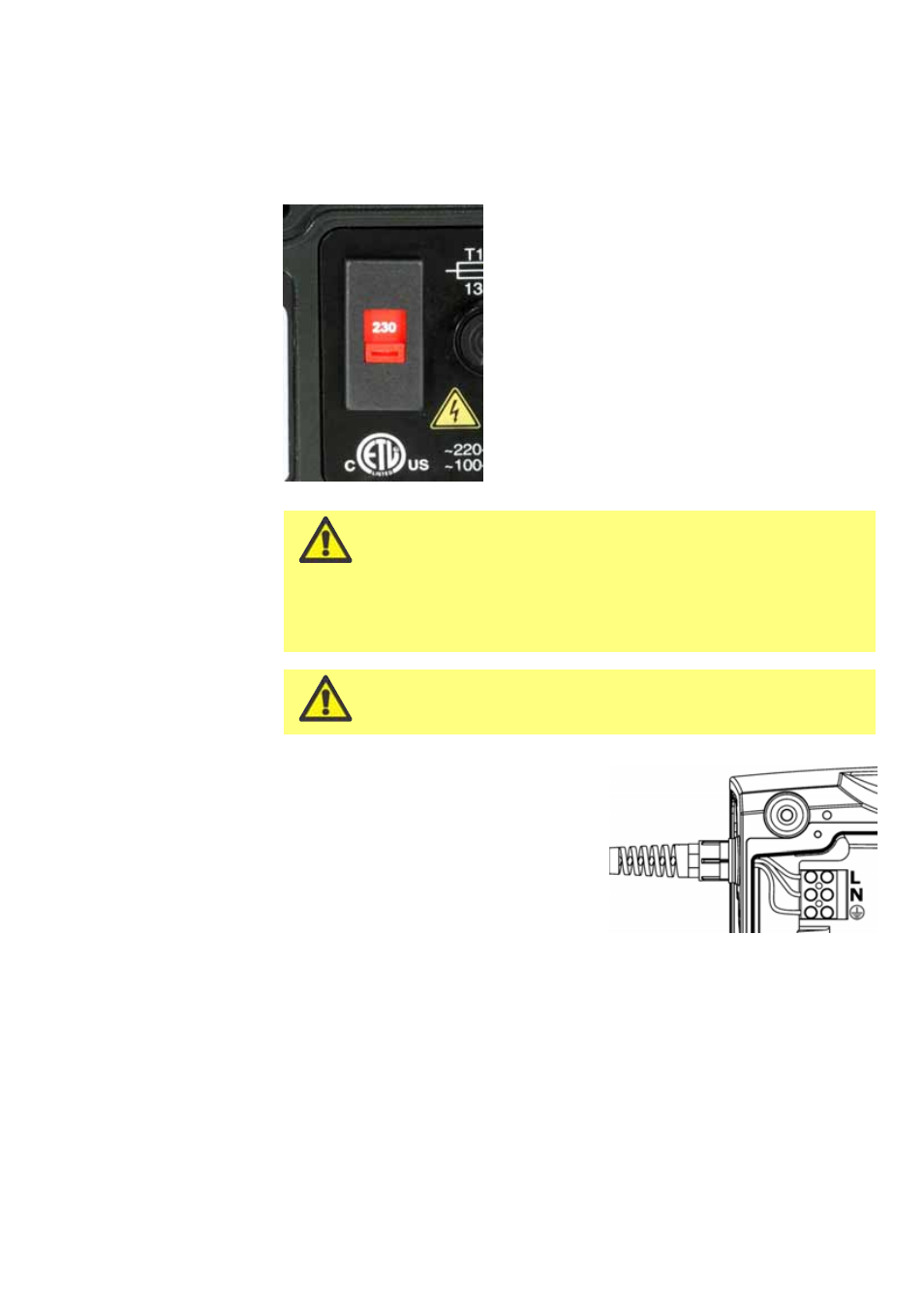

Der Spannungswahlschalter befindet sich auf der
Schalterabdeckplatte auf der Pumpenrückseite und
wird vom Modul 520N gegen das Eindringen von
Wasser geschützt. Das Modul muss abgenommen
werden, um Zugang zur Schalterabdeckplatte zu
bekommen. Siehe 17 Modul 520N – Ab- und Anbau.
Stellen Sie den Spannungswahlschalter entweder auf
115 V (Wechselspannungen von 100-120 V bei
50/60 Hz) oder auf 230 V (Wechselspannungen von
200-240 V bei 50/60 Hz) ein. Kontrollieren Sie vor
dem Anschließen der Netzstromversorgung immer
den Spannungswahlschalter.
Stellen Sie einen geeigneten Anschluss an eine
geerdete einphasige Netzstromversorgung her.
Bei starken elektrischen Störungen wird die
Verwendung eines handelsüblichen
Überspannungsschutzes empfohlen.
Der Spannungswahlschalter ist nicht sichtbar, wenn das
Modul 520N angebaut ist. Schalten Sie die Pumpe erst
ein, nachdem Sie überprüft haben, dass die Pumpe kor-
rekt für Ihre Stromversorgung eingestellt ist. Nehmen Sie
hierzu das Modul ab, kontrollieren Sie die Einstellung des
Spannungswahlschalters und bauen Sie das Modul wieder
an. Siehe 17 Modul 520N – Ab- und Anbau.
Stromkabel: Die Pumpe wird mit einer
installierten Kabelverschraubung und
einem ca. 2,8 m langen Stromkabel
geliefert. Empfohlenes Kabel: H05RN-
F3G0.75; SJTW 105C 3-18 AWG; max. AD
8 mm.
Diese Zeichnung zeigt die
Kabelanschlüsse von unten bei
abgenommener Abdeckung der
Schnittstellenkarte.
Netzstromkabel für Pumpen nach der
NEMA 4X-Spezifikation sind mit einem US-
Standardnetzstecker ausgestattet.
Netzstromkabel für Pumpen nach der
IP66-Spezifikation werden ohne
Netzstecker geliefert. Farbkennung des
Netzstromkabels: Braun – Phase, Blau –
Neutral, Grün/Gelb – Schutzerdungsleiter
