Bedienungsanleitung Watson-Marlow-Pumpen 520SN IP66/NEMA 4X

38

Das Pumpenkopf-Schlauchbett kann (je nach Bedarf) in drei verschiedenen
Ausrichtungen eingebaut werden, sodass die Einlass-/Auslassöffnungen entweder
rechts, oben oder unten sind. Positionieren Sie den Pumpenkopf so, dass die
Schlauchöffnungen nur dort nach oben oder unten weisen, wo der Antrieb auf die
Kante der Werkbank gelegt wird – anderenfalls stößt der Pumpenschlauch oder der
klappbare Schutz an die Werkbank. Positionieren Sie den Pumpenkopf nicht so, dass
die Schlauchöffnungen zur Tastatur weisen. Anderenfalls kann ein Sicherheitsrisiko
entstehen.

Die Pumpe kann für den Betrieb mit Drehung im Uhrzeigersinn oder entgegen dem
Uhrzeigersinn konfiguriert werden. Es ist jedoch zu beachten, dass die Lebensdauer
der Schläuche bei im Uhrzeigersinn drehendem Rotor länger ist, während die
Förderleistung gegen Druck bei entgegen dem Uhrzeigersinn drehendem Rotor am
höchsten ist.

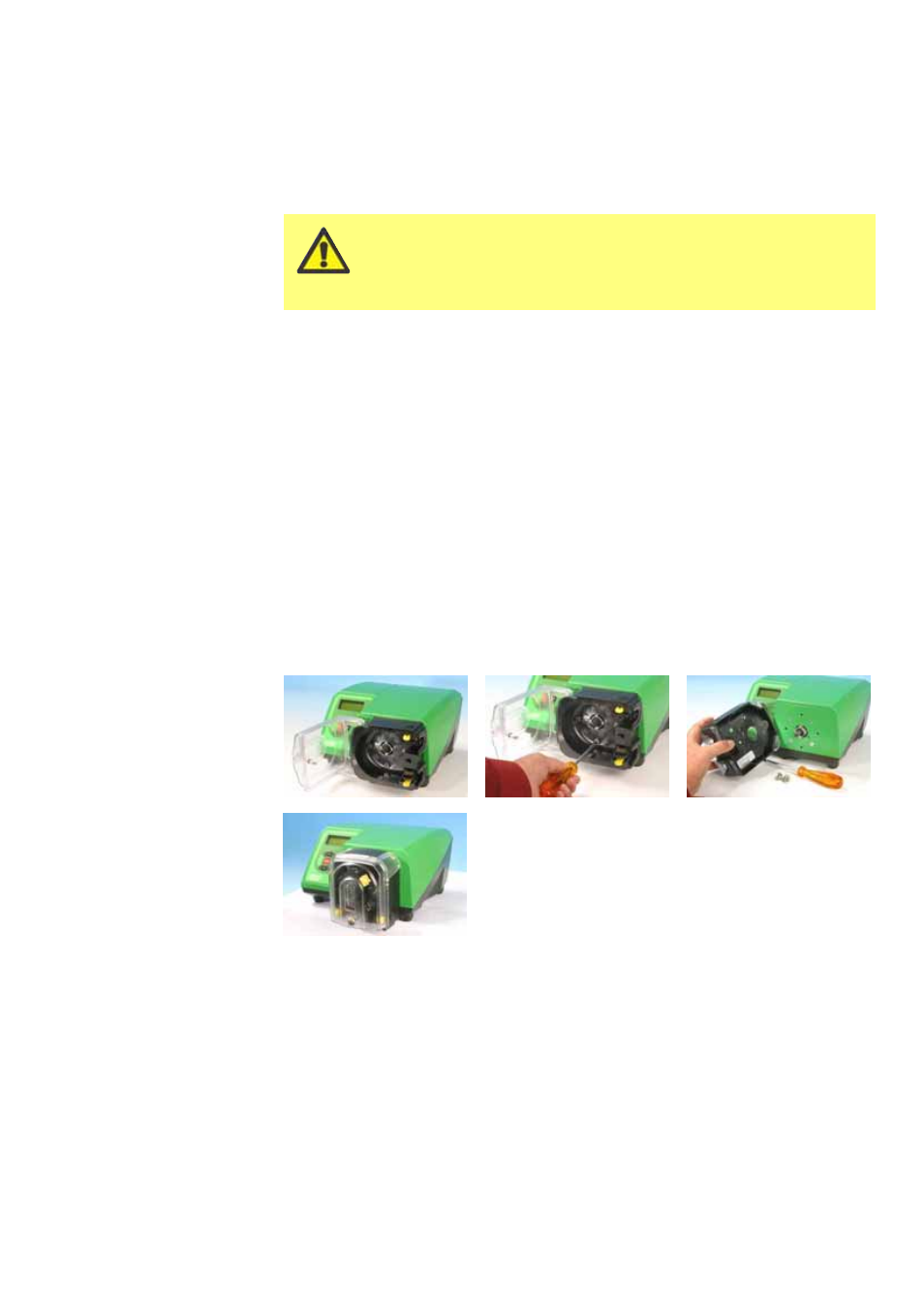

Neupositionieren des Schlauchbetts

Öffnen Sie die Pumpenkopfabdeckung, wie nachfolgend unter 22.1
Pumpenkopfschutz öffnen beschrieben.
Bauen Sie den Rotor, wie nachfolgend unter Rotor ausbauen beschrieben, aus.

Lösen Sie die vier Halteschrauben des Schlauchbetts mit einem
Schlitzschraubendreher und ziehen Sie sie heraus.
Nehmen Sie das Schlauchbett heraus.
Setzen Sie das Schlauchbett in der gewünschten Lage wieder ein. Setzen Sie
die Halteschrauben des Schlauchbetts ein und ziehen Sie sie fest.
Bauen Sie den Rotor, wie nachfolgend unter Rotor einbauen beschrieben, ein.
Schließen Sie den Deckel vollständig, sodass die Verriegelung einrastet.

Trennen Sie die Pumpe grundsätzlich von der
Netzstromversorgung, bevor Sie die Abdeckung öffnen
oder irgendwelche Positionierungs-, Ausbau- oder
Wartungsarbeiten durchführen.

21.1 Pumpenkopf-Position, Aus- und
einbau
