15 MemoDose
Jedes Mal, wenn die Pumpe durch Drücken der Taste START eingeschaltet wird,
zeichnet sie die Anzahl der Pumpenkopfumdrehungen bis zum Drücken der Taste
STOP auf. Die Anzahl der Umdrehungen ist proportional zur ausgegebenen
Flüssigkeitsmenge: der Dosis. Mit der MemoDose-Funktion kann eine genaue
Flüssigkeitsmenge wiederholt dosiert werden. Dazu muss eine Flüssigkeitsmenge als
Master-Dosis ausgegeben werden, die dann von der MemoDose-Funktion genau
oder anteilmäßig wiederholt werden kann.

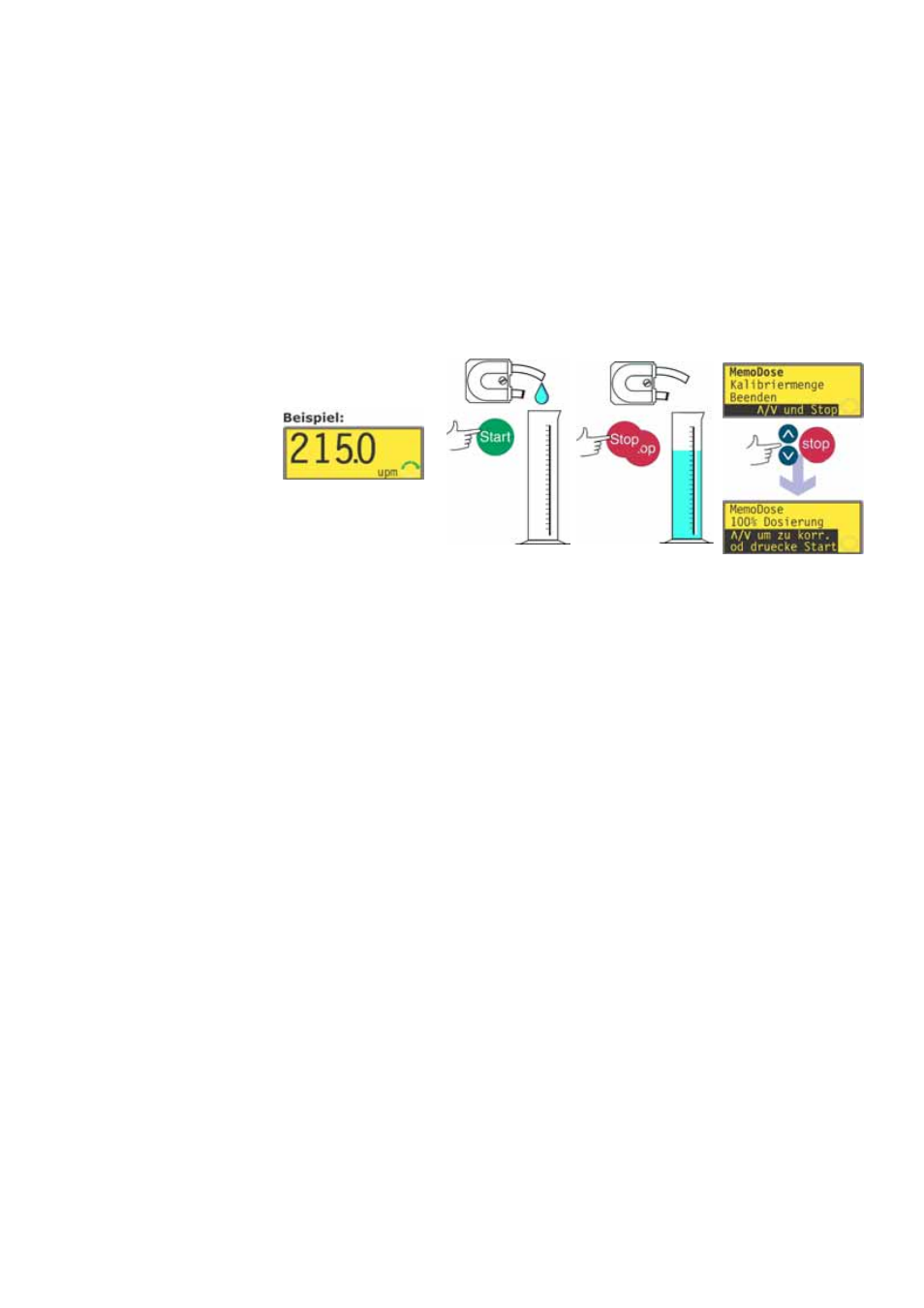

Ausgeben einer Master-Dosis
Wählen Sie im Handbedienungs-Hauptbildschirm mit der Taste AUF oder AB
und der Taste DREHRICHTUNG die gewünschte Pumpendrehzahl und -
drehrichtung aus. Das genaue Messen ist bei geringerer Drehzahl möglicher-
weise einfacher (eine geringere Drehzahl ist für die Betriebsbedingungen aber
vielleicht nicht repräsentativ).
Stellen Sie ein geeignetes Messgefäß unter den Auslassschlauch der Pumpe.
Drücken Sie die Taste START. Die Pumpe läuft und es wird Flüssigkeit in das
Gefäß gefördert.
Sobald die gewünschte Flüssigkeitsmenge gefördert ist, muss die Pumpe ange-
halten und der MemoDose-Bildschirm angezeigt werden. Dies kann auf zwei
Arten geschehen:
1. Drücken Sie dann innerhalb von einer halben Sekunde zweimal die Taste
STOP. Die Pumpe hält an und zeigt sofort den MemoDose-
/Kalibrierungsbildschirm an. Wählen Sie mit der Taste AUF oder AB den
Menüpunkt MemoDose aus. Drücken Sie zur Bestätigung die Taste STOP.
ODER...
2. Drücken Sie einmal die Taste STOP. Die Pumpe hält an. (So lässt sich
möglicherweise einfacher sicherstellen, dass die ausgegebene
Flüssigkeitsmenge ausreichend genau ist.) Drücken Sie dann innerhalb von
einer halben Sekunde zweimal die Taste STOP. Die Pumpe zeigt den
MemoDose-/Kalibrierungsbildschirm an. Wählen Sie mit der Taste AUF oder
AB den Menüpunkt MemoDose aus. Drücken Sie zur Bestätigung die Taste
STOP.
