Bedienungsanleitung Watson-Marlow-Pumpen 520SN IP66/NEMA 4X 48

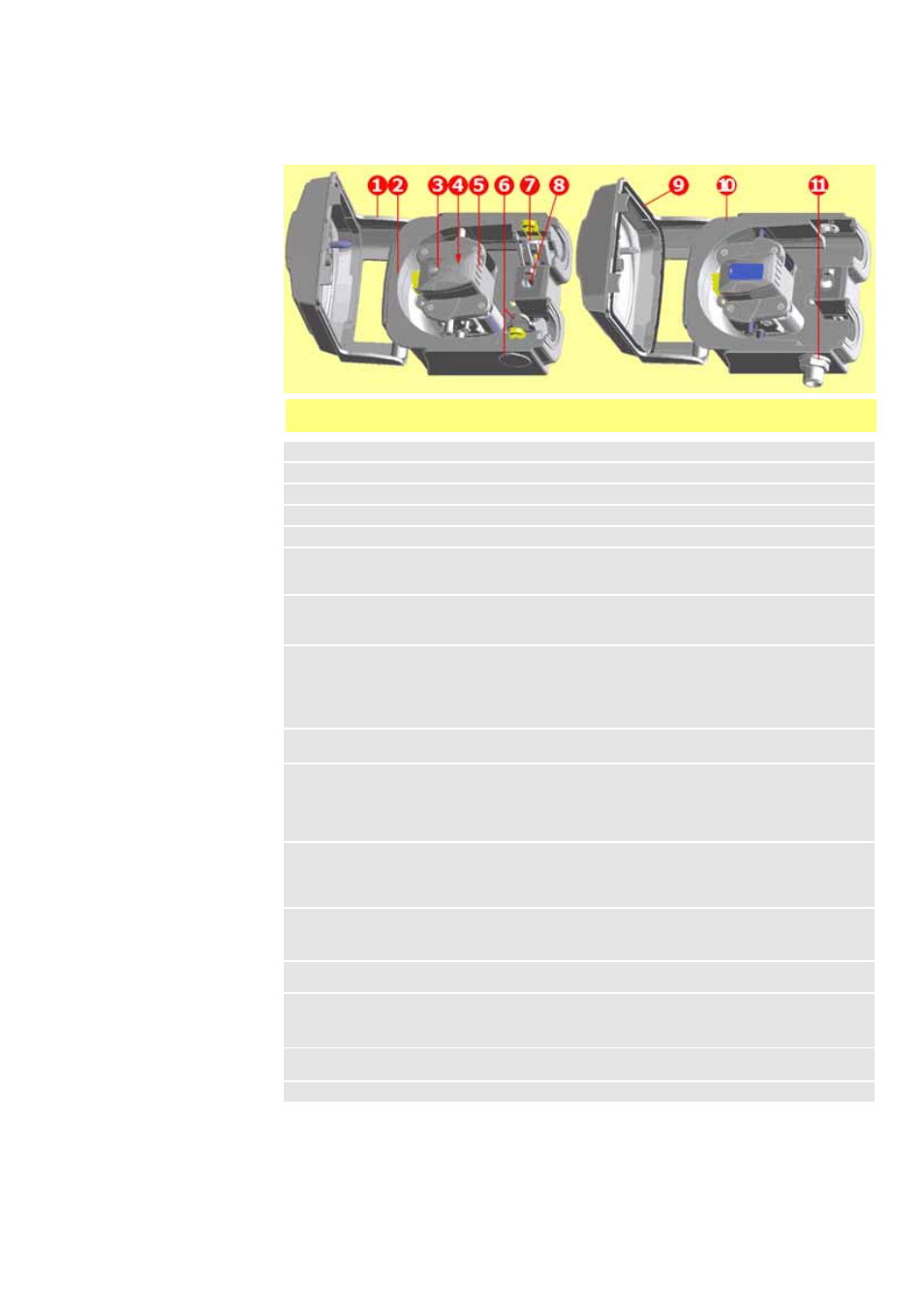

25 Pumpenkopfersatzteile
Die Teile können einzeln bestellt werden.
053.1011.100 520R
053.1011.2L0 520R2
053.1011.EL0 520REL
053.1011.EM0 520REM
053.1011.EH0 520REH
1 MNA2050A (520R, 520R2) Pumpenkopfabdeckung komplett
mit durch Werkzeug zu öffnender
Verriegelung
2 MNA2045A (520R, 520R2) Schlauchbettbaugruppe für
Gehäusepumpen komplett mit fed-
ergespannten Schlauchklemmen
3 520R (1,6 mm Schlauchwandstärke): MNA2076A
520R2 (2,4 mm Schlauchwandstärke): MNA2077A
MNA2148A (grau) (520REL)
MNA2149A (beige) (520REM)
MNA2150A (blau) (520REH) Rotorabdeckung, Rotordeckel und
Kupplungsknopf
4 MN2011M
S60022 Kupplung
Kupplungsfeder
5 520R (1,6 mm Schlauchwandstärke): MNA2043A
520R2 (2,4 mm Schlauchwandstärke): MNA2001A
MNA2138A (520REL - 0-2 bar)
MNA2139A (520REM - 2-4 bar)
MNA2140A (520REH - 4-7 bar) Rotorbaugruppe komplett mit
Förderrollen, Nachlaufrollen und
Schlauchführungsrollen
6 MNA2006A (520R, 520R2)
MN2002M (520R, 520R2)
MN2131M (520RE) Untere (linke) Schlauchklemme
Schlauchklemmen-
Positionierungsstecker
Ablassschraube
7 MNA2005A (520R, 520R2)
MN2002M (520R, 520R2) Obere (rechte) Schlauchklemme
Schlauchklemmen-
Positionierungsstecker
8 MN2034B
MN2005M Schutzverriegelungsfeder
Schutzverriegelungs-Federkassette
9 MNA2147A (520RE) Pumpenkopfabdeckung komplett
mit Dichtung und durch Werkzeug
zu öffnender Verriegelung
10 MNA2144A (520RE) Schlauchbettbaugruppe für
Gehäusepumpen
11 MN2023T und MN2003T (520RE) Abflussöffnung und Mutter
520R/520R2 520REL/520REM/520REH
