22.4 520RE Einlegen des Elementes
Schlauchelement-Pumpenköpfe des Typs 520RE sind werkseitig für die Aufnahme
von Watson-Marlow-Schlauchelementen mit 2,4 mm Wandstärke eingestellt. Es kön-
nen mit industriellen Schnellkupplungen oder Tri-Clamp-Sanitärverbindern aus-
gerüstete Elemente verwendet werden; dabei ist jedoch von entscheidender
Bedeutung, den Drucknennwert des Elements auf den Drucknennwert des
Pumpenkopfes abzustimmen, sodass die richtigen Rollenfederraten und
Anpresseinstellungen zur Anwendung kommen. Der Drucknennwert des
Pumpenkopfes erscheint auf dem flexiblen Rotordeckel in der Mitte des Rotors. Der
Drucknennwert des Elements erscheint auf der Verbinderhülse.
Zu beachten ist, dass der Rotordeckel und die Verbinderhülse des Elements farblich
gekennzeichnet sind.
Hinweis: Um bei Verwendung einer Pumpe 520RE und des entsprechenden Rotors
und Elements 4 bar und 7 bar Druck zu erzielen, muss sich der Antrieb entgegen
dem Uhrzeigersinn drehen.

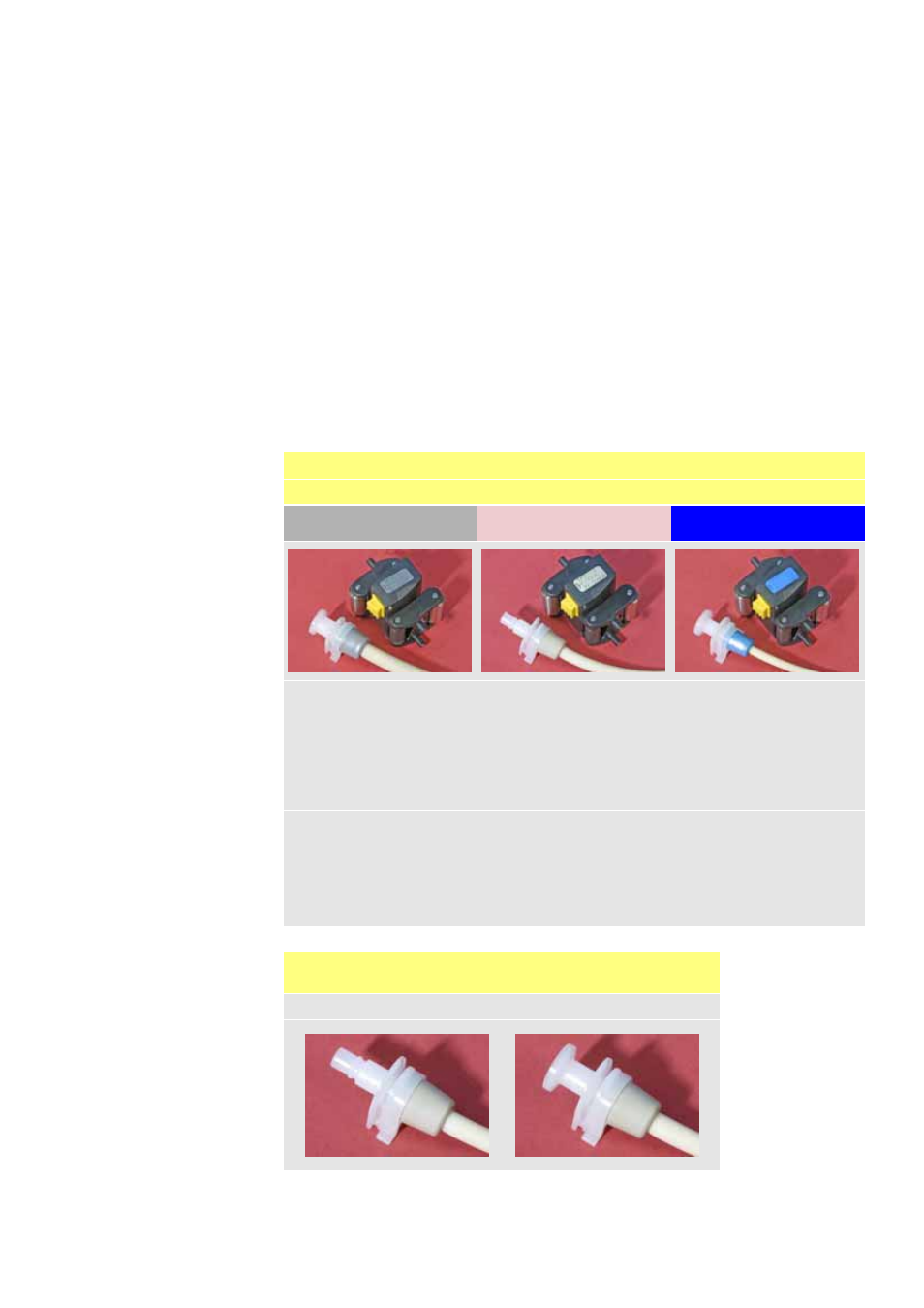

Rotor- und Element-Drucknennwerte
Farbe von flexiblem Rotordeckel und Element-Verbinderhülse
Grau Beige Blau
520REL
Drücke
bis zu 2 bar
Innendurchmesser
3,2 mm, 6,4 mm und
9,6 mm
520REM
Drücke
bis zu 4 bar
Innendurchmesser
3,2 mm und 6,4 mm
520REH
Drücke
bis zu 7 bar
Innendurchmesser
3,2 mm
Industrie
Marprene
TL
Pumpsil
Neoprene
Chem-Sure
Sanitär
Bioprene
TL
Pumpsil
Sta-Pure
Chem-Sure
Industrie
Marprene
TM
Chem-Sure
Sanitär
Bioprene
TM
Sta-Pure
Industrie
Marprene
TH
Sta-Pure
Sanitär
Bioprene
TH
Sta-Pure
Elementsteckverbinder für industrielle und sanitäre
Anwendungen
Industrie Sanitär
