Bedienungsanleitung Watson-Marlow-Pumpen 520SN IP66/NEMA 4X 39

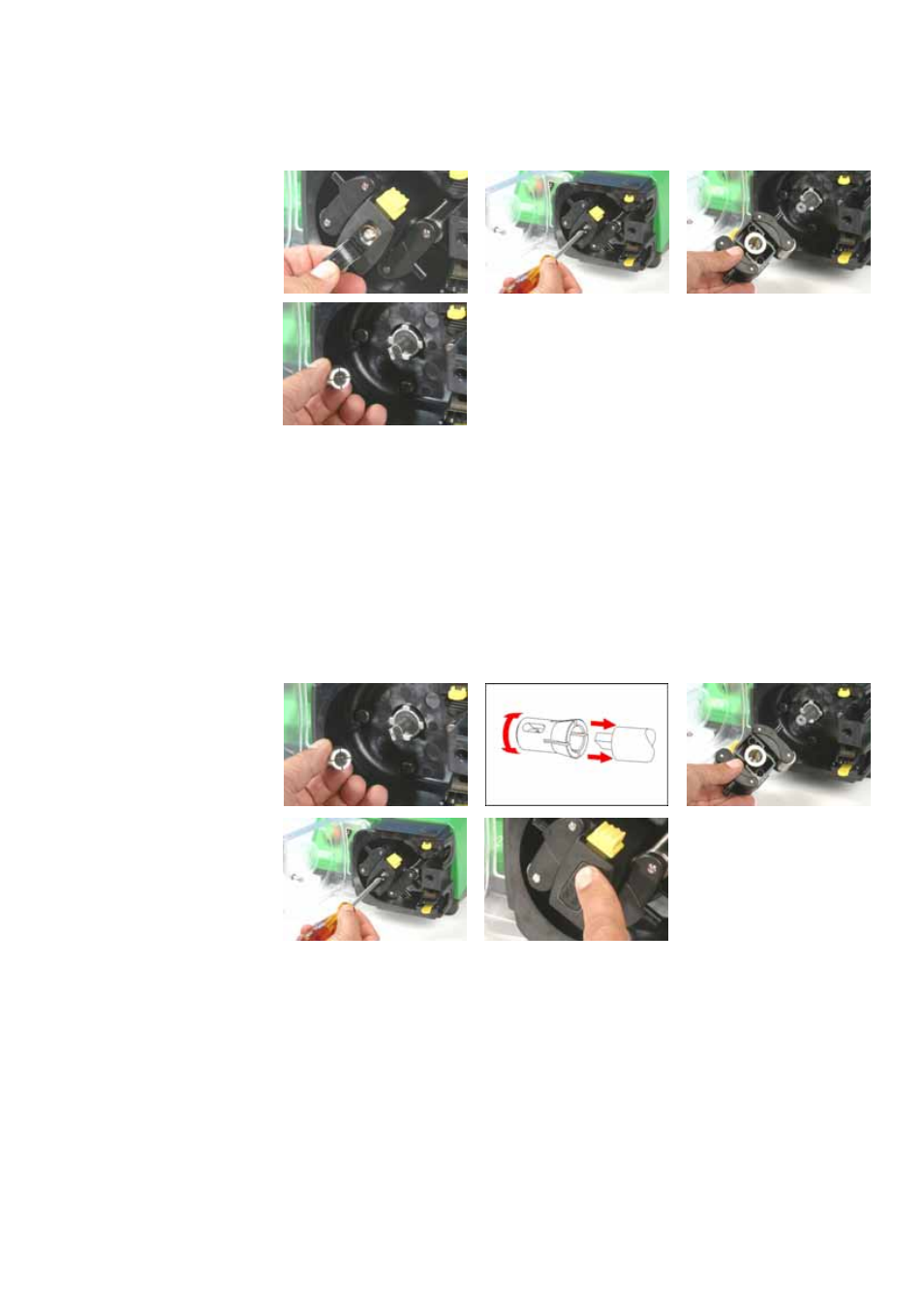

Rotor ausbauen
Entfernen Sie die Schläuche aus dem Pumpenkopf.
Öffnen Sie den elastischen Rotordeckel in der Mitte des Rotors.
Lösen Sie die mittlere Zapfenschraube mit einem Schlitzschraubendreher und
ziehen Sie sie heraus.
Ziehen Sie die Rotornabe von ihrer Welle ab.
Zwischen Nabe und Welle befindet sich eine Spalthülse. Ziehen Sie die Hülse,
falls sie auf der Welle zurückgeblieben ist, ab. Lockern Sie sie dazu ggf. durch
leichtes Klopfen. Hebeln Sie die Hülse nicht mit einem Schraubendreher oder
anderem Werkzeug ab. Nehmen Sie die Hülse, falls sie in der Nabe zurückge-
blieben ist, heraus. Lockern Sie sie dazu ggf., indem Sie die mittlere
Zapfenschraube um ein oder zwei Umdrehungen einschrauben und leicht auf
den Schraubenkopf klopfen.
Rotor einbauen
Setzen Sie die Spalthülse auf die Antriebswelle auf und drehen Sie sie, bis sie
vollständig auf der Nut einrastet. Setzen Sie das Rotorgehäuse als Ganzes auf
die Antriebswelle auf.
Öffnen Sie den elastischen Rotordeckel in der Mitte des Rotors. Ziehen Sie die
mittlere Zapfenschraube mit einem Schlitzschraubendreher mit einem
Drehmoment von 3 Nm fest, um zu verhindern, dass die Hülse während des
Betriebs verrutscht. Bei korrekter Montage liegen die Schlauchführungsrollen
auf einer Linie mit der Außenfläche des Schlauchbetts. Schließen Sie den
elastischen Rotordeckel.
Schließen Sie den Deckel und beobachten Sie die ersten Rotorumdrehungen,
um sicherzustellen, dass der Rotor den Deckel nicht berührt.
