Watson-Marlow 520SN - Handbuch (Seite 31)

Bedienungsanleitung Watson-Marlow-Pumpen 520SN IP66/NEMA 4X 31

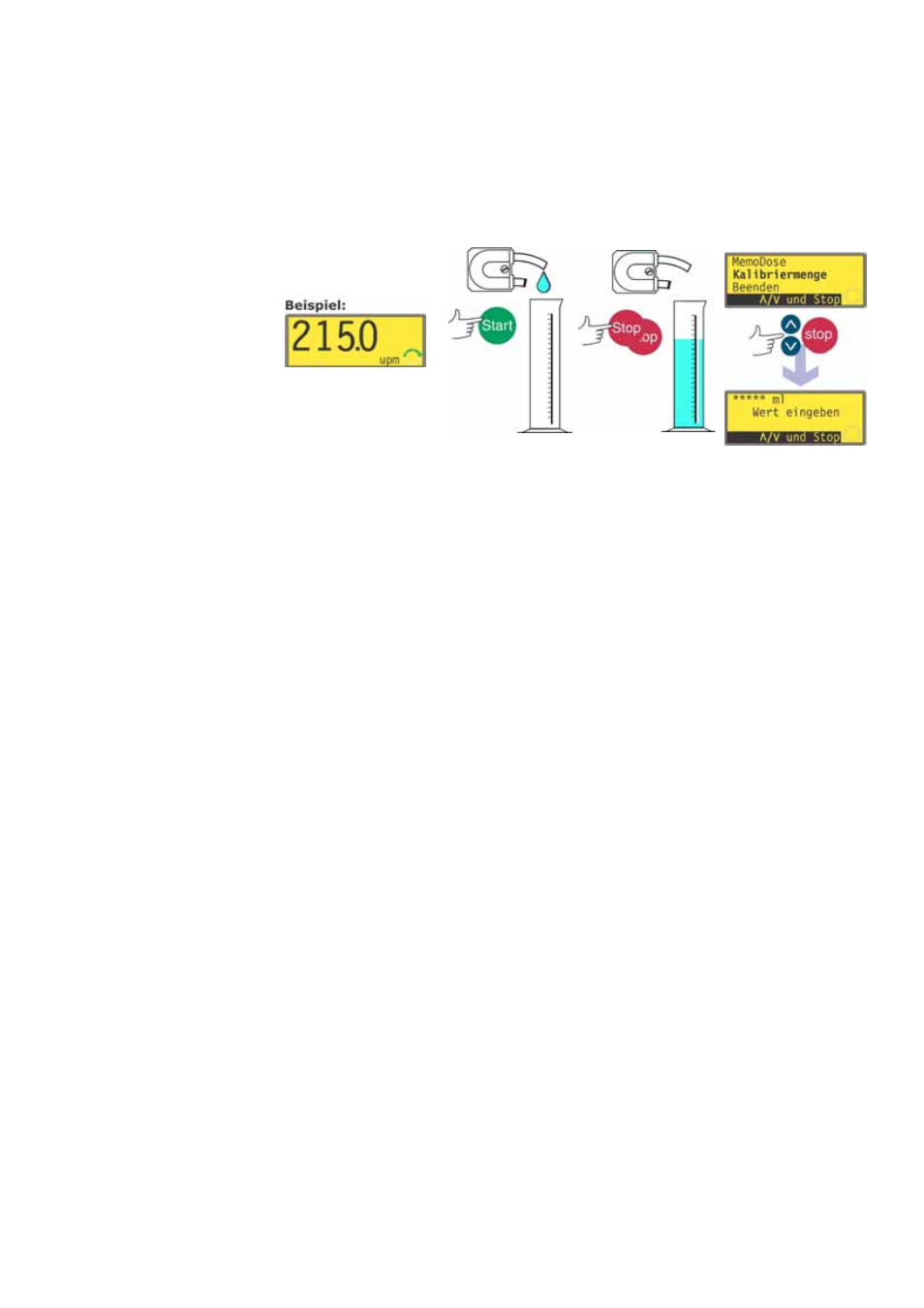

16 Fördermengenkalibrierung
Die Pumpe kann außer der Drehzahl in Umdrehungen pro Minute auch die
Fördermenge in Millilitern pro Minute anzeigen.
Wählen Sie im Handbedienungs-Hauptbildschirm mit der Taste AUF oder AB
und der Taste DREHRICHTUNG die gewünschte Pumpendrehzahl und -
drehrichtung aus. Das genaue Messen ist bei geringerer Drehzahl möglicher-
weise einfacher (eine geringere Drehzahl ist für die Betriebsbedingungen aber
vielleicht nicht repräsentativ).
Stellen Sie ein geeignetes Messgefäß unter den Auslassschlauch der Pumpe.
Drücken Sie die Taste START. Die Pumpe läuft und es wird Flüssigkeit in das
Gefäß gefördert. Die geförderte Menge selbst spielt keine Rolle, je größer sie
ist, desto genauer wird jedoch die Berechnung der Fördermenge pro
Umdrehung. Es wird empfohlen, den Pumpenkopf mindestens 10 Umdrehungen
ausführen zu lassen (mindestens 20, wenn ein Pumpschlauch mit kleinem
Innendurchmesser verwendet wird).
Sobald eine Flüssigkeitsmenge ausgegeben ist, muss die Pumpe angehalten
und der Kalibrierdosisbildschirm angezeigt werden. Dies kann auf zwei Arten
geschehen:
1. Drücken Sie innerhalb von einer halben Sekunde zweimal die Taste STOP.
Die Pumpe hält an und zeigt sofort den MemoDose-/Kalibrierungsbildschirm
an. Wählen Sie mit der Taste AUF oder AB den Menüpunkt Kalibriermenge
aus. Drücken Sie zur Bestätigung die Taste STOP.
ODER...
2. Drücken Sie einmal die Taste STOP. Die Pumpe hält an. (So lässt sich
möglicherweise einfacher sicherstellen, dass die ausgegebene
Flüssigkeitsmenge ausreichend genau ist.) Drücken Sie dann innerhalb von
einer halben Sekunde zweimal die Taste STOP. Die Pumpe zeigt den
MemoDose-/Kalibrierungsbildschirm an. Wählen Sie mit der Taste AUF oder
AB den Menüpunkt Kalibriermenge aus. Drücken Sie zur Bestätigung die
Taste STOP.
Messen Sie die geförderte Flüssigkeitsmenge. Notieren Sie die Menge.
Die Pumpe hat die zum Fördern der gemessenen Flüssigkeitsmenge erforder-
liche Anzahl der Pumpenkopfumdrehungen aufgezeichnet.
Der Kalibriermengenbildschirm wird angezeigt. Er enthält einen vierstelligen
Milliliterwert und die Anweisung: “Wert eingeben”. Der angezeigte Wert ist der
Wert, der bei der letzten Kalibrierung der Pumpe eingegeben wurde (bzw. der
Standardwert).
