Bedienungsanleitung Watson-Marlow-Pumpen 520SN IP66/NEMA 4X 33
17 Modul 520N – Ab- und Anbau

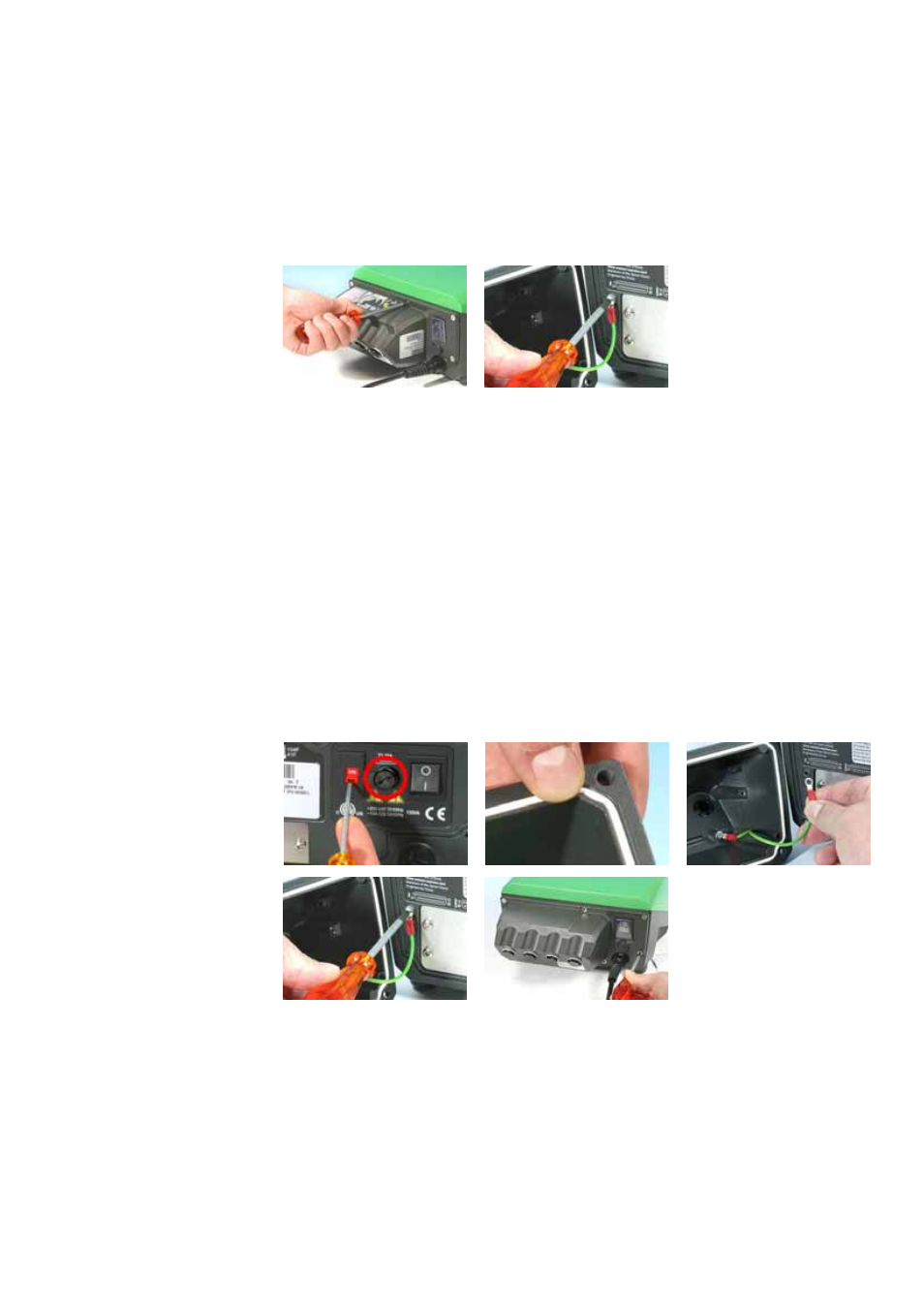

Ausbauen des wasserdichten Moduls 520N:
Das Modul ist auf der Rückseite der Antriebseinheit mit sechs M5x12-Pozidriv-
Senkkopfschrauben aus Edelstahl befestigt.
Drehen Sie die sechs Schrauben (die Schraube oben in der Mitte als letzte) mit
einem passenden Pozidriv-Schraubendreher heraus. Nachdem Sie alle
Schrauben herausgedreht haben, kann der Dichtungsstreifen das Modul aber
immer noch am Antrieb halten. Ist dies der Fall, schlagen Sie leicht gegen das
Modul, bis es sich vom Antrieb löst. Verwenden Sie keinesfalls Werkzeuge, um
das Modul vom Antrieb zu hebeln.
Der Dichtungsstreifen sollte in seiner Aufnahmenut auf der Stirnseite des
Moduls zurückbleiben. Die Transparentabdeckung des Ein-/Ausschalters sollte
auf dessen Flansch auf der Stirnseite des Moduls zurückbleiben. Überzeugen
Sie sich, dass der Dichtungsstreifen und die Transparentabdeckung des Ein-
/Ausschalters unbeschädigt sind. Ist eines der beiden Teile beschädigt, muss es
erneuert werden, damit die Schutzart des Geräts gewährleistet bleibt.
Trennen Sie ggf. das Erdanschlusskabel des Moduls auf der Rückseite des
Antriebs. Das Erdanschlusskabel des Moduls ist allerdings lang genug, um das
Zurückklappen des Moduls zu ermöglichen und den Zugang zur Rückseite des
Antriebs freizugeben.
Anbauen des wasserdichten Moduls 520N:
Überprüfen Sie, ob die Sicherung im Sicherungshalter (mit einem Kreis
markiert) in der Mitte der Schalterabdeckplatte intakt ist. Überprüfen Sie, ob
der Spannungswahlschalter für Ihre Stromversorgung korrekt eingestellt ist.
