Bedienungsanleitung Watson-Marlow-Pumpen 520SN IP66/NEMA 4X 37
21 Pumpenköpfe 520R, 520R2 und
520RE

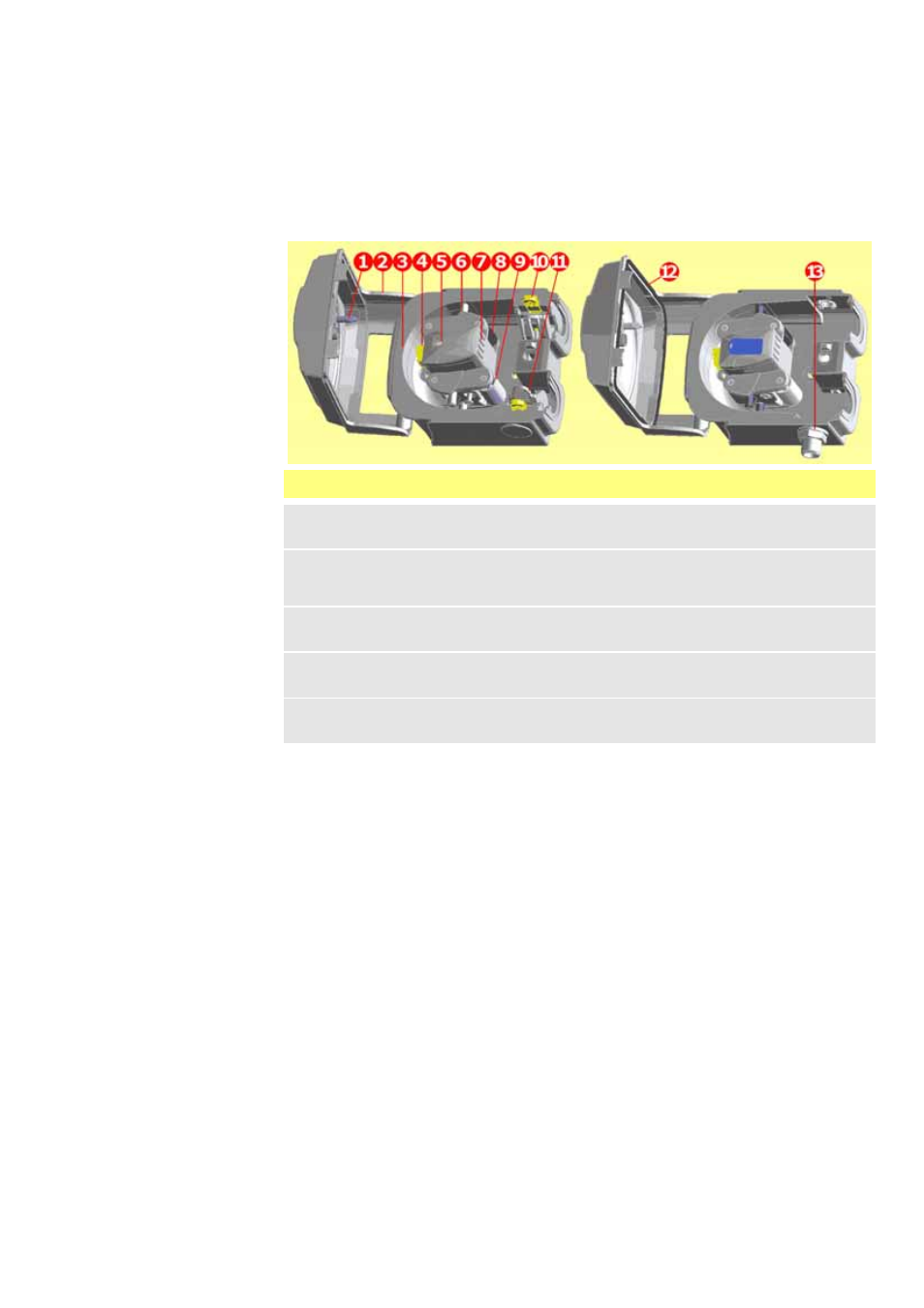

Bestandteile
520R/520R2 520REL/520REM/520REH
1 Schutzverriegelung 5 Rotordeckel 9 Druckrolle
2 Schutz (520R,
520R2) 6 Schlauch-
führungsrolle
10 Schlauchklemmen-
schieber
(520R, 520R2)
3 Schlauchbett 7 Rotor
11 Schlauchklemme
(520R, 520R2)
4 Kupplungsknopf-
abdeckung
8 Nachlaufrolle
12 Deckel mit Dichtung
(520RE)
13 Abflussöffnung
(520RE)
