Eneo VKC-13100IR12Z - Handbuch (Seite 6)

6
(5)
(3)
()
(4)
()
(a)
(d)
(b)
(c)
(e)
(f)
(h)
(i)
(g)

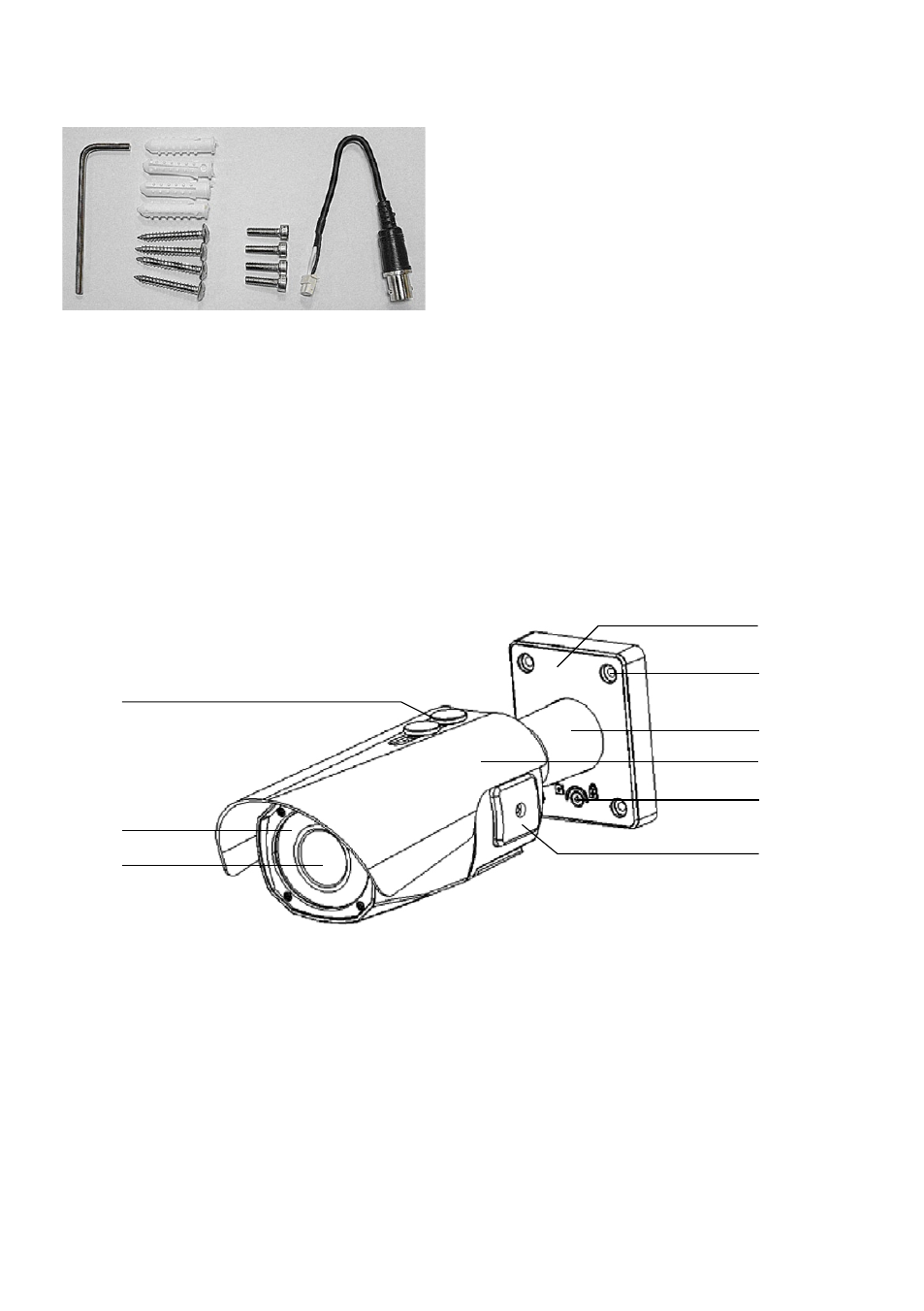

• x Kamera VKC-300IRZ
• x Montage- und Betriebsanleitung
• x Bohrschablone
• x Sonnenschutzdach (d) mit Befestigungsschrauben
(a)
• x „Easy Bracket”-Halterung
• x 3 mm Inbusschlüssel ()
• 4x Dübel ()
• 4x Wandbefestigungsschrauben (3)
• 4x Inbusschraube (4)
• x Video Sub-out Kabel (5)
4. Beschreibung der Teile
4.1 Vorderansicht
(a) Befestigungsschrauben für Sonnenschutzdach (x)
(b) IR LED
(c) Ausblickscheibe
(d) Wandmontagesockel
(e) Bohrung im Wandmontagesockel (4x)
(f) Wandarm
(g) Sonnenschutzdach
(h) Verriegelung für Wandmontagesockel
(i) OSD Abdeckung
3. Lieferumfang
