8
5. Installationsanweisungen
• Stellen Sie vor der Installation sicher, dass die Spannungszufuhr unterbrochen ist.
• Schließen Sie die Spannungsversorgung in der korrekten Reihenfolge an.
Schließen Sie zuerst die Niederspannungsleitung (VDC bzw. 4VAC) an und stecken Sie erst danach das Netzteil
in die Steckdose, um fehlerhafte Resets aufgrund von Spannungsschwankungen und Beschädigungen durch
Überspannung (aufgrund der Lastfreiheit) zu vermeiden.
• Im manuellen Fokusmodus kann mit einem Joystick der Fokus auf nah/fern eingestellt und die Funktion Ein-
zoomen/Auszoomen bedient werden.
5.1. Befestigung der Kamera an der Wand
5.1.1 Ohne Verwendung einer „Easy Bracket”-Halterung
) Bohren Sie die Löcher mit der mitgelieferten Bohrschablone.
) Stecken Sie die Dübel () in die gebohrten Löcher.
3) Positionieren Sie den Halterfuß auf den Bohrlöchern (4x).
4) Befestigen Sie den Halter mit Schrauben (3).

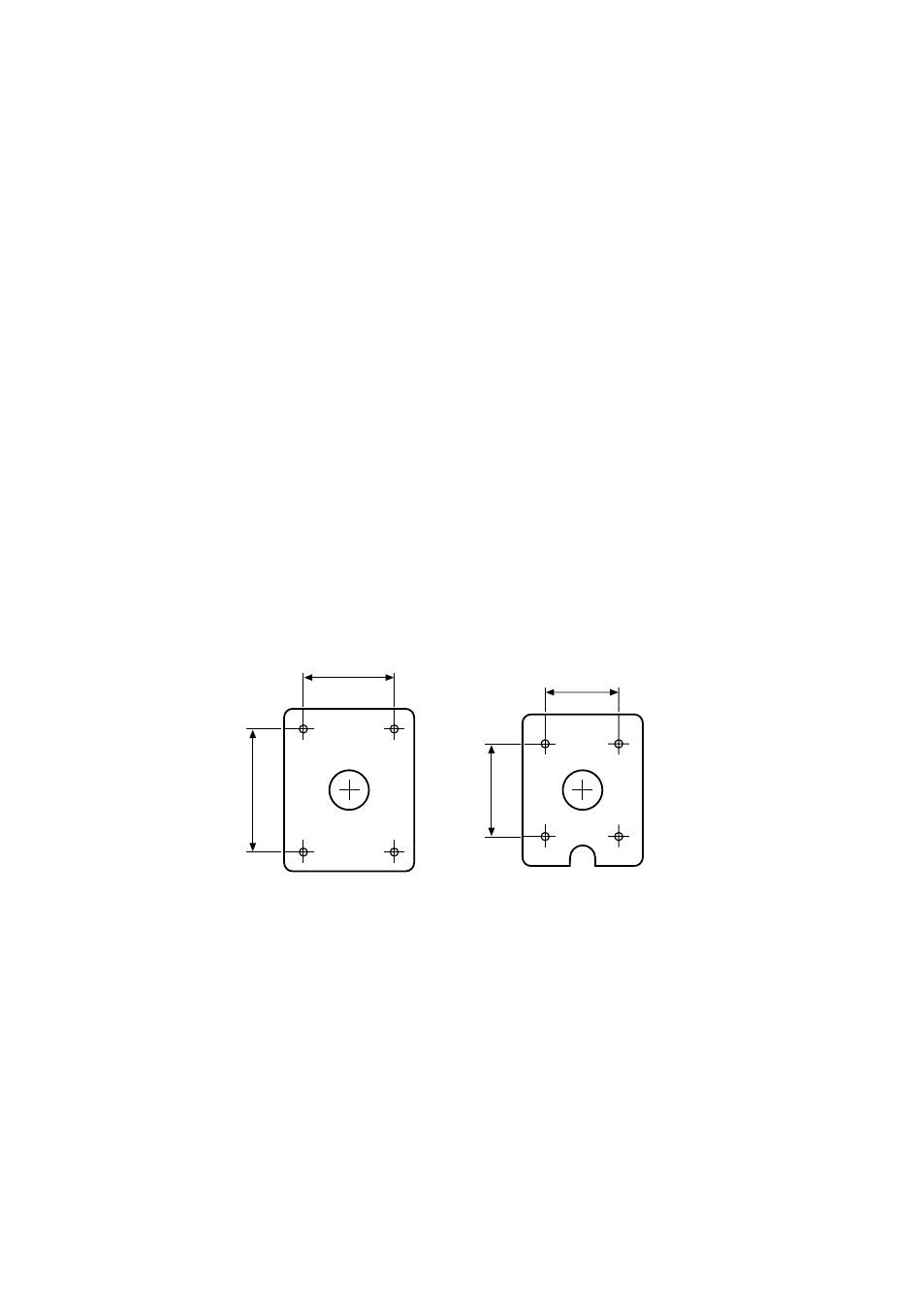

Bohrschablone
56
76
45
57
Standard Montagesockel „Easy Bracket”-Halterung
Maße: mm
5.1.2 Mit Verwendung einer „Easy Bracket”-Halterung
) Bohren Sie die Löcher mit der mitgelieferten Bohrschablone.
) Stecken Sie die Dübel () in die gebohrten Löcher.
3) Positionieren Sie die „Easy Bracket”-Halterung auf den Bohrlöchern.
4) Befestigen Sie die „Easy Bracket”-Halterung mit den Wandbefestigungsschrauben (3).
5) Setzen Sie den Haken (j) an die Lasche (l).
6) Befestigen Sie den Halterfuß (d) mit den Inbusschrauben (4) durch das Fuß-Montageloch (4x) (e) an der
„Easy Bracket”-Halterung
