134 Teach-in-Mode
4.3
Einz
elsc
hnit
tzyklen
Linearbearbeitung plan
Einzelschnitte wählen
Linearbearbeitung plan wählen
 Aus: Werkzeug bleibt am Ende des Zyklus stehen
 Ein: Werkzeug fährt auf den Startpunkt zurück
Linearbearbeitung plan
Das Werkzeug fährt vom Startpunkt im Vorschub zum Endpunkt X2
und bleibt am Ende des Zyklus stehen.
Kontur Linear plan
(mit Rücklauf)
Das Werkzeug fährt an, führt den Planschnitt durch und fährt am Ende
des Zyklus zum Startpunkt zurück (siehe Bilder).
Bearbeitungsart für Technologiedatenbankzugriff: Schlichten
Zyklusausführung bei „mit Rücklauf“

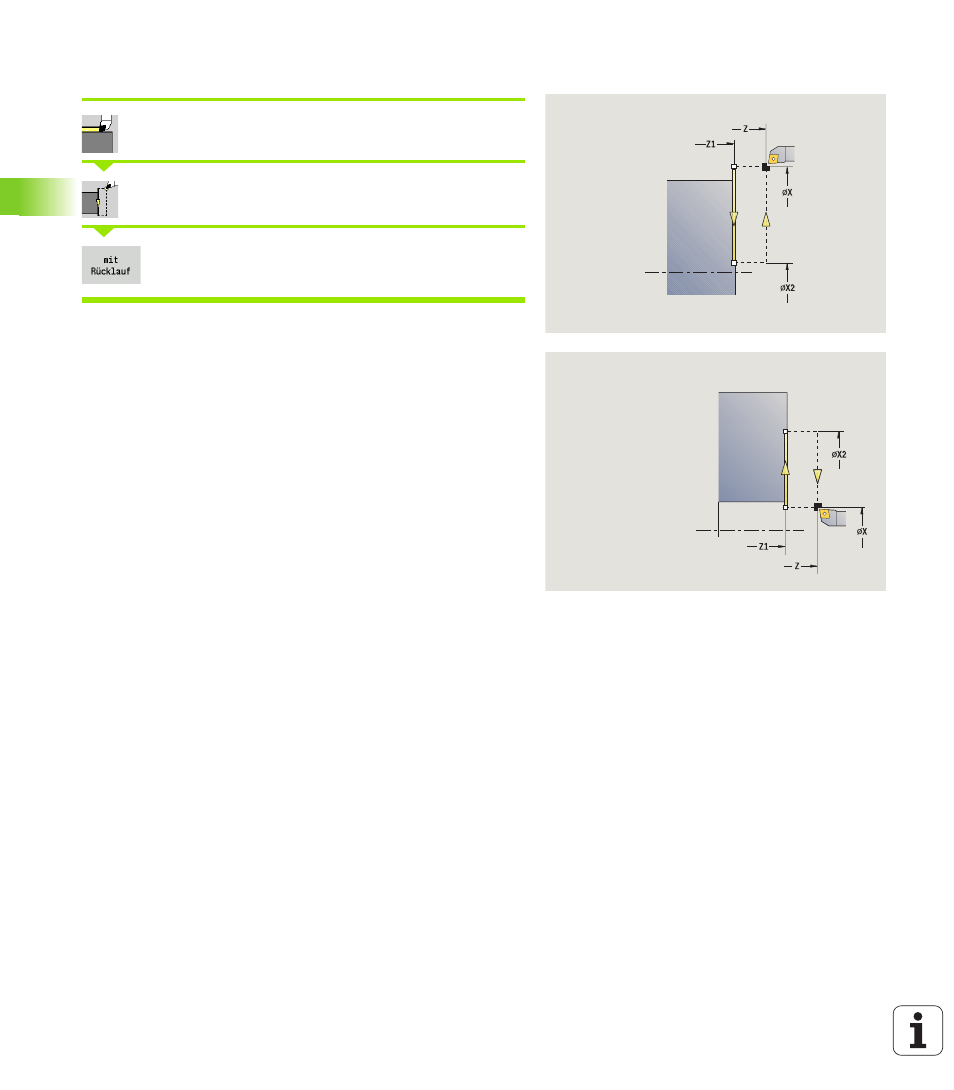

1 fährt vom Startpunkt zum Anfangspunkt Z1
2 fährt im Vorschub zum Endpunkt X2
3 hebt ab und fährt achsparallel zum Startpunkt zurück
Zyklusparameter
X, Z
Startpunkt
Z1 Anfangspunkt Kontur (bei „mit Rücklauf“)
X2 Endpunkt Kontur
T Revolverplatz-Nummer
G14 Werkzeugwechselpunkt (bei „mit Rücklauf“)
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
MFE M am Ende: M-Funktion, die am Ende des
Bearbeitungsschrittes ausgeführt wird.
WP Anzeige mit welcher Werkstückspindel der Zyklus
abgearbeitet wird (maschinenabhängig)
 Hauptantrieb
 Gegenspindel für die Rückseitenbearbeitung
