HEIDENHAIN CNC PILOT 620/640 179
4.4
Abspanzyklen

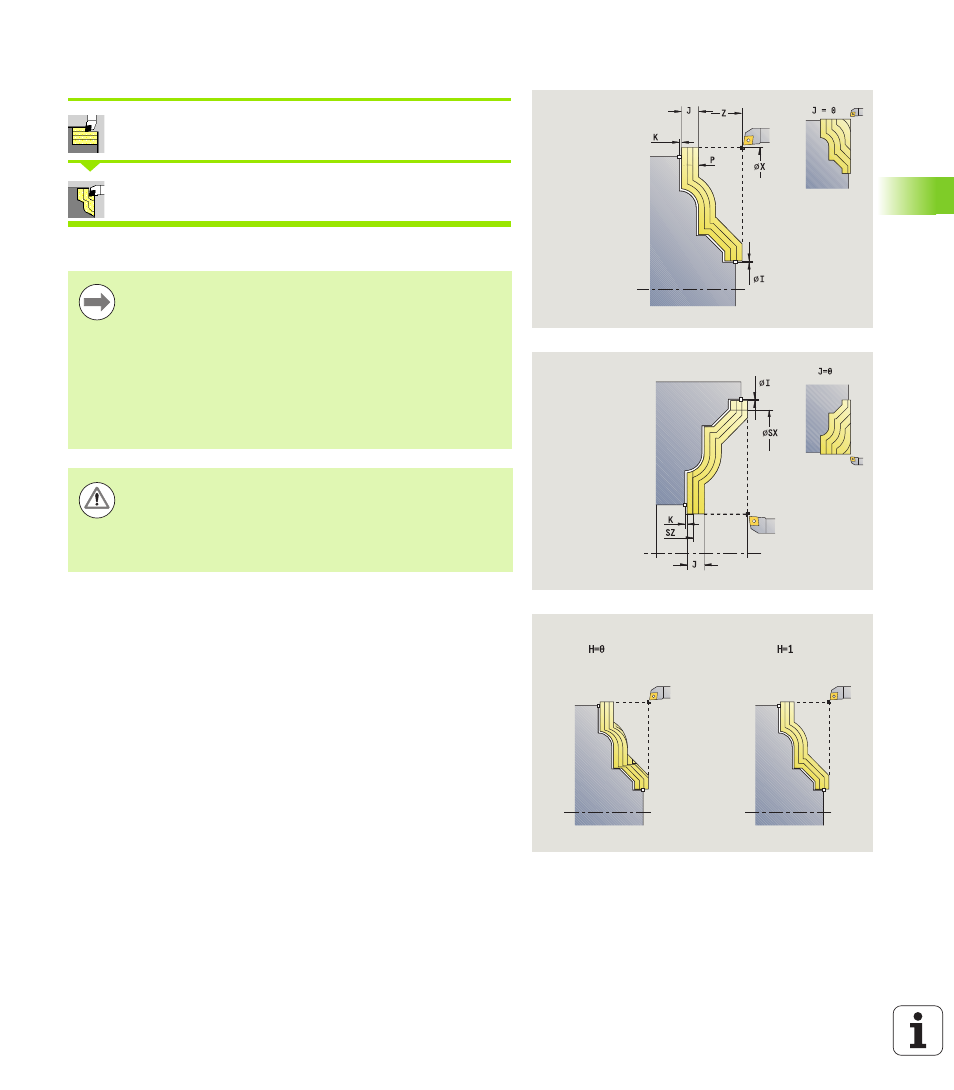

Zerspanen, ICP-Konturparallel plan
Abspanzyklen längs/plan wählen
ICP-Konturparallel plan wählen
Der Zyklus schruppt den definierten Bereich konturparallel.
 Der Zyklus schruppt konturparallel abhängig von
Rohteilaufmaß J und Art der Schnittlinien H:
 J=0: den durch „X, Z“ und der ICP-Kontur
beschriebenen Bereich unter Berücksichtigung der
Aufmaße.
 J>0: den durch die ICP-Kontur (plus Aufmaße) und
dem Rohteilaufmaß J beschriebenen Bereich.
 Das Werkzeug taucht mit dem maximal möglichen
Winkel ein, das Restmaterial bleibt stehen.
Achtung Kollisionsgefahr !
Rohteilaufmaß J>0 : Verwenden Sie als Zustelltiefe P
die kleinere Zustellung, wenn aufgrund der
Schneidengeometrie die maximale Zustellung in Längs-
und Planrichtung unterschiedlich ist.
Zyklusparameter
X, Z
Startpunkt
FK ICP-Fertigteil: Name der zu bearbeitenden Kontur
P Zustelltiefe – wird abhängig von „J“ ausgewertet
 J=0: P ist die maximale Zustelltiefe. Der Zyklus reduziert
die Zustelltiefe, wenn die programmierte Zustellung
aufgrund der Schneidengeometrie in Plan- bzw.
Längsrichtung nicht möglich ist.
 J>0: P ist die Zustelltiefe. Diese Zustellung wird in
Längs- und Planrichtung verwendet.
H Art der Schnittlinien – der Zyklus zerspant
 0: mit konstanter Spantiefe
 1: mit äquidistanten Schnittlinien
I, K Aufmaß X, Z
J Rohteilaufmaß – der Zyklus zerspant
 J=0: ab der Werkzeugposition
 J>0: den durch das Rohteilaufmaß beschriebenen
Bereich
HR Hauptbearbeitungsrichtung festlegen
SX, SZ Schnittbegrenzungen (siehe Seite 125)
