Seite 193
HEIDENHAIN CNC PILOT 620/640
193
4.4
Abspanzyklen
Beispiele Abspanzyklen

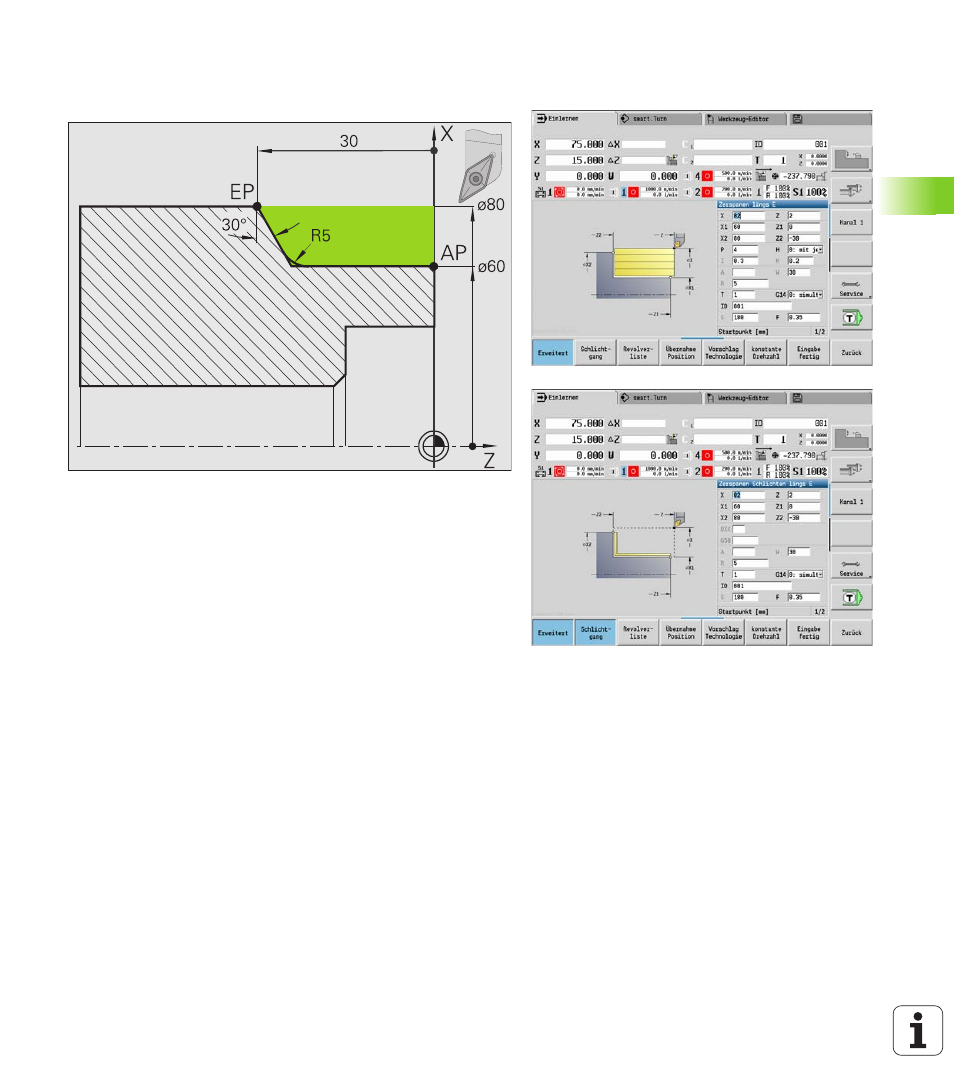

Schruppen und Schlichten einer Außenkontur
Der markierte Bereich von AP (Anfangspunkt Kontur) bis EP (Endpunkt
Kontur) wird mit Zerspanen längs Erweitert unter Berücksichtigung
der Aufmaße geschruppt. Im nächsten Schritt wird dieser
Konturabschnitt mit Zerspanen längs Erweitert geschlichtet.
Der „erweiterte Modus“ erstellt sowohl die Rundung als auch die
Schräge am Konturende.
Die Parameter Anfangspunkt Kontur X1, Z1 und Endpunkt Kontur X2,
Z2 sind maßgebend für die Zerspanungs- und Zustellrichtung – hier
Außenbearbeitung und Zustellung „in Richtung –X“.
Werkzeugdaten
Drehwerkzeug (für Außenbearbeitung)
TO = 1 – Werkzeugorientierung
A = 93° – Einstellwinkel
B = 55° – Spitzenwinkel
