338 Teach-in-Mode
4.9
Bohr
-
und
Fr
äsmust
er

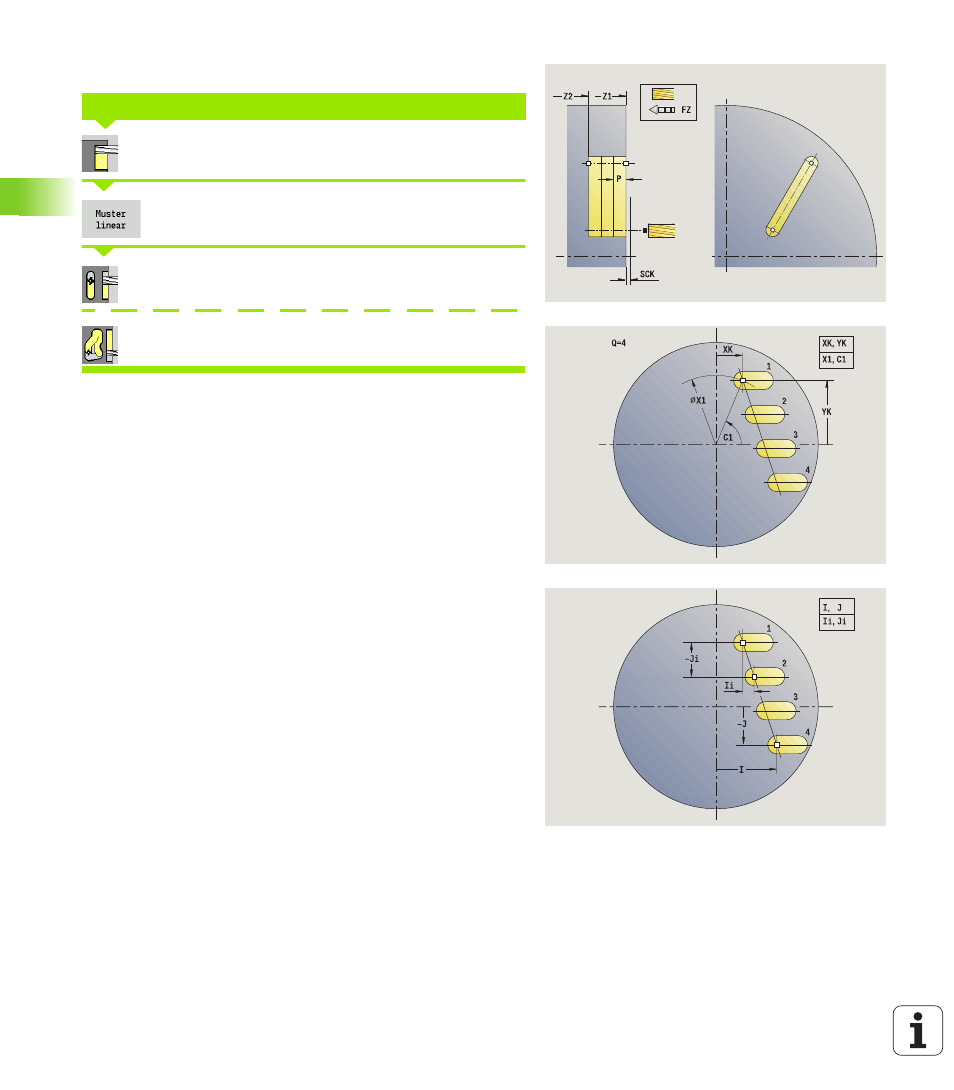

Lineares Fräsmuster axial
Fräsen wählen
Softkey Muster linear zuschalten
Nut axial wählen
Kontur axial ICP wählen
Muster linear wird zugeschaltet, um Fräsmuster mit gleichmäßigen
Abständen auf einer Linie auf der Stirnfläche zu erstellen.
Zusätzlich werden die Parameter der Fräsbearbeitung angefordert.
Verwenden Sie folgende Parameterkombinationen für:
 Startpunkt Muster:
 X1, C1 oder
 XK, YK
 Muster-Positionen:
 Ii, Ji und Q
 I, J und Q
LINEARES FRÄSMUSTER AXIAL
Zyklusparameter
X, Z
Startpunkt
C Spindelwinkel (C-Achsposition) – (default: aktueller
Spindelwinkel)
Q Anzahl der Nuten
X1, C1 Startpunkt Muster in Polarkoordinaten
XK, YK Startpunkt Muster in kartesischen Koordinaten
I, J Endpunkt Muster in kartesischen Koordinaten
Ii, Ji (inkrementaler) Musterabstand
