HEIDENHAIN CNC PILOT 620/640 451
5.15
K
o
nt
ur
en
der
YZ-Ebene

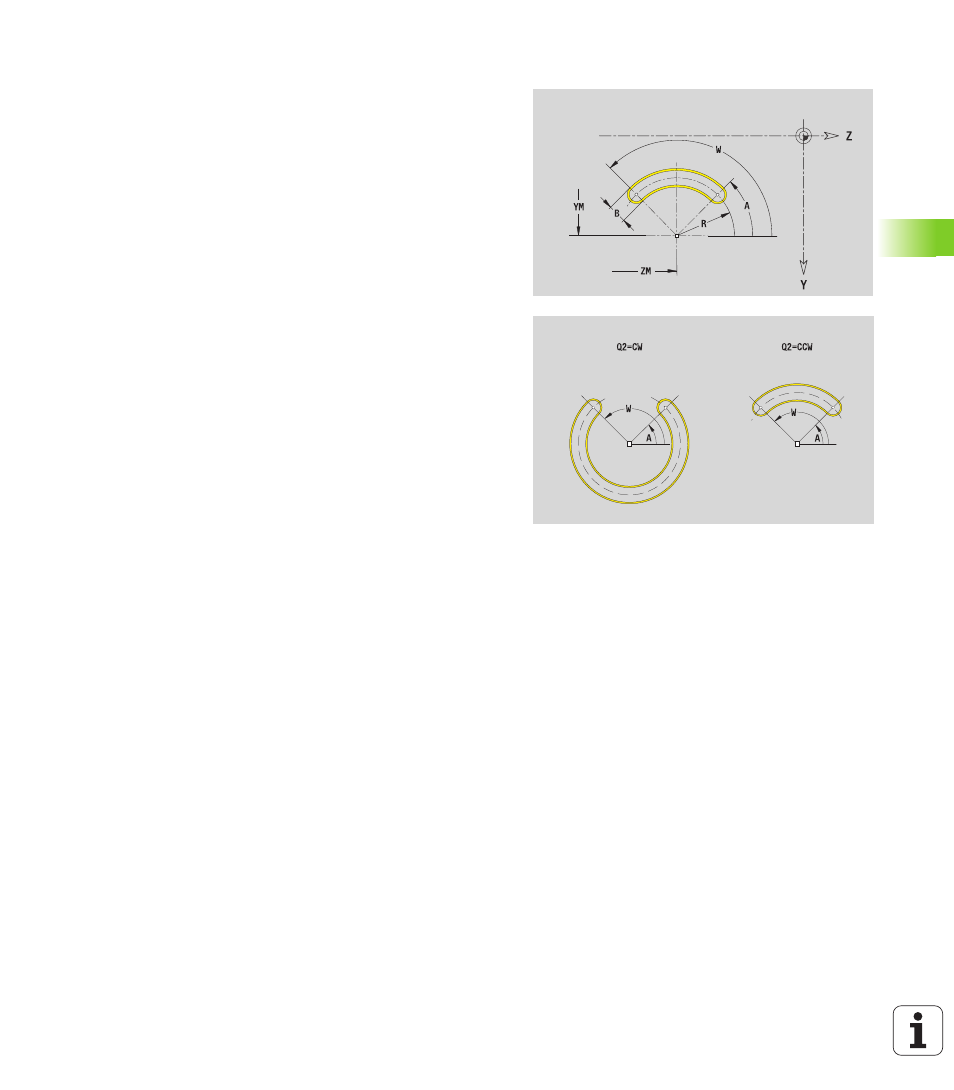

Zirkulare Nut YZ-Ebene
Den Bezugsdurchmesser XR können Sie mit der Funktion
„Referenzebene wählen“ ermitteln (siehe Seite 404).
ICP generiert:
 die Abschnittskennung MANTEL_Y mit den Parametern
Bezugsdurchmesser und Spindelwinkel. Bei geschachtelten
Konturen entfällt die Abschnittskennung.
 ein G308 mit den Parametern Konturname und Frästiefe.
 ein G382 bzw. G383 mit den Parametern der Figur.
 ein G309.
Referenzdaten YZ-Ebene
ID
Konturname
PT Frästiefe
C Spindelwinkel
XR Bezugsdurchmesser
Parameter Figur
YM, ZM
Figurmittelpunkt
A Startwinkel (Bezug: X-Achse)
W Endwinkel (Bezug: X-Achse)
R Krümmungsradius (Bezug: Mittelpunktbahn der Nut)
Q2 Drehsinn
 CW
 CCW
B Breite
