HEIDENHAIN CNC PILOT 620/640
149
4.4
Abspanzyklen

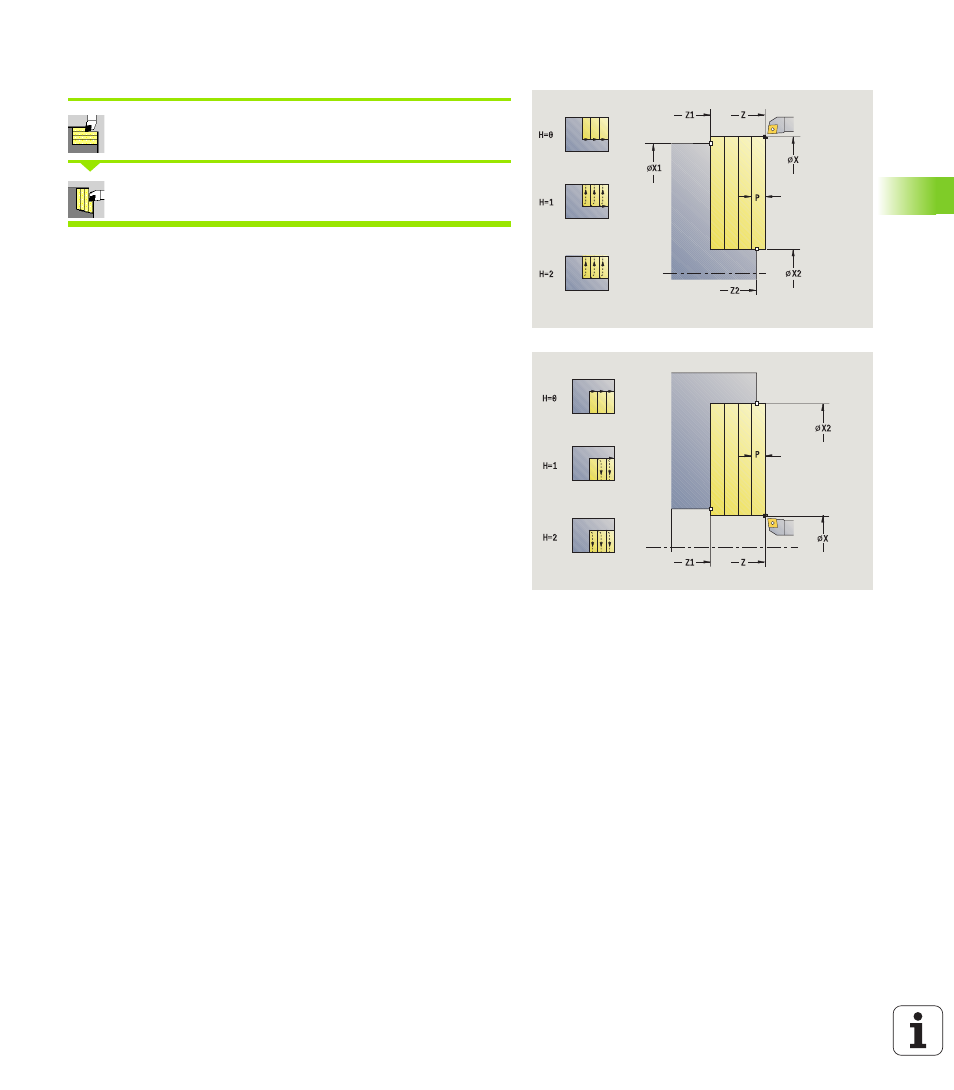

Zerspanen plan
Abspanzyklen längs/plan wählen
Zerspanen plan wählen
Der Zyklus schruppt das durch Startpunkt und Anfangspunkt Z1/
Endpunkt X2 beschriebene Rechteck.
Zyklusparameter
X, Z
Startpunkt
Z1
Anfangspunkt Kontur
X2
Endpunkt Kontur
P
Zustelltiefe: maximale Zustelltiefe
H
Konturglättung
0: mit jedem Schnitt
1: mit dem letzten Schnitt
2: kein Glättungsschnitt
G47
Sicherheitsabstand (siehe Seite 125)
G14
Werkzeugwechselpunkt (siehe Seite 125)
T
Revolverplatz-Nummer
ID
Werkzeug-ID-Nummer
S
Drehzahl/Schnittgeschwindigkeit
F
Umdrehungsvorschub
MT
M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS
M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
MFE
M am Ende: M-Funktion, die am Ende des
Bearbeitungsschrittes ausgeführt wird.
WP
Anzeige mit welcher Werkstückspindel der Zyklus
abgearbeitet wird (maschinenabhängig)
Hauptantrieb
Gegenspindel für die Rückseitenbearbeitung
