Bearbeitungs-Parameter: Zentrisches Vorbohren 12
Die AAG unterstützt das Vorbohren in drei Stufen:
„
Erste Vorbohrstufe
„ Zweite Vorbohrstufe
„
Fertigbohren
Bezeichnungen:
Die AAG führt den Arbeitsschritt mit dem größten Durchmesser zuerst aus. Dafür
wird der Einsatz von Wendeplattenbohrern vorausgesetzt.
Fertigbohren: Die AAG verwendet Spiralbohrer, deren Durchmesser dem Durch-
messer der Innenkontur entsprechen. Es wird kein Aufmaß verwendet.
HEIDENHAIN empfiehlt folgende Einstellungen für die Standardbearbeitung:
„
UBD1 so wählen, dass die erste Vorbohrstufe unterdrückt wird.
„
UBD2 so wählen, dass beim Fertigbohren keine Innenbearbeitung folgt
Die Parameter UBD1 und UBD2 (Bearbei-
tungs-Parameter 3
; Dialogbox 1) steuern
das zentrische Vorbohren:
„
UBD1 : Die erste Vorbohrstufe wird
durchgeführt, wenn die Innenkontur
UBD1 schneidet.
„
UBD2 :
„
die Innenkontur schneidet UBD2:
die zweite Vorbohrstufe wird durch-
geführt
„
die Innenkontur schneidet UBD2
nicht: das Fertigbohren wird durch-
geführt

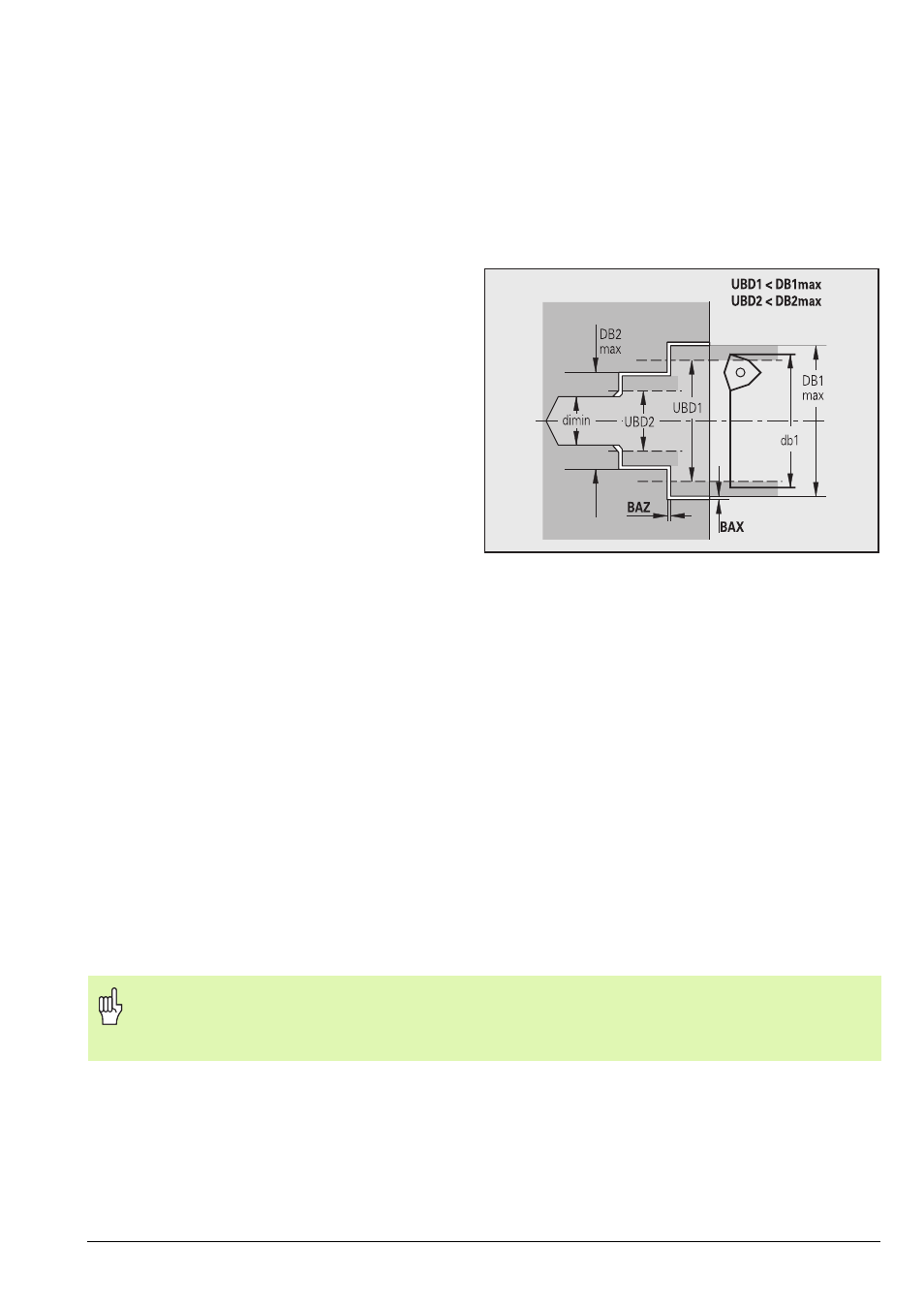

db1, db2: Bohrdurchmesser
DB1max, DB2max: maximaler Innendurchmesser für erste/zweite Bohrstufe
dimin: minimaler Innendurchmesser
UBD1 und UBD2 haben keine Bedeutung, wenn in der Bearbeitungsfolge die
Hauptbearbeitung zentrisches Vorbohren mit der Subbearbeitung Fertig-
bohren definiert ist.
