HEIDENHAIN CNC PILOT 4290 V7 C-Achs-Programmierung 7.8

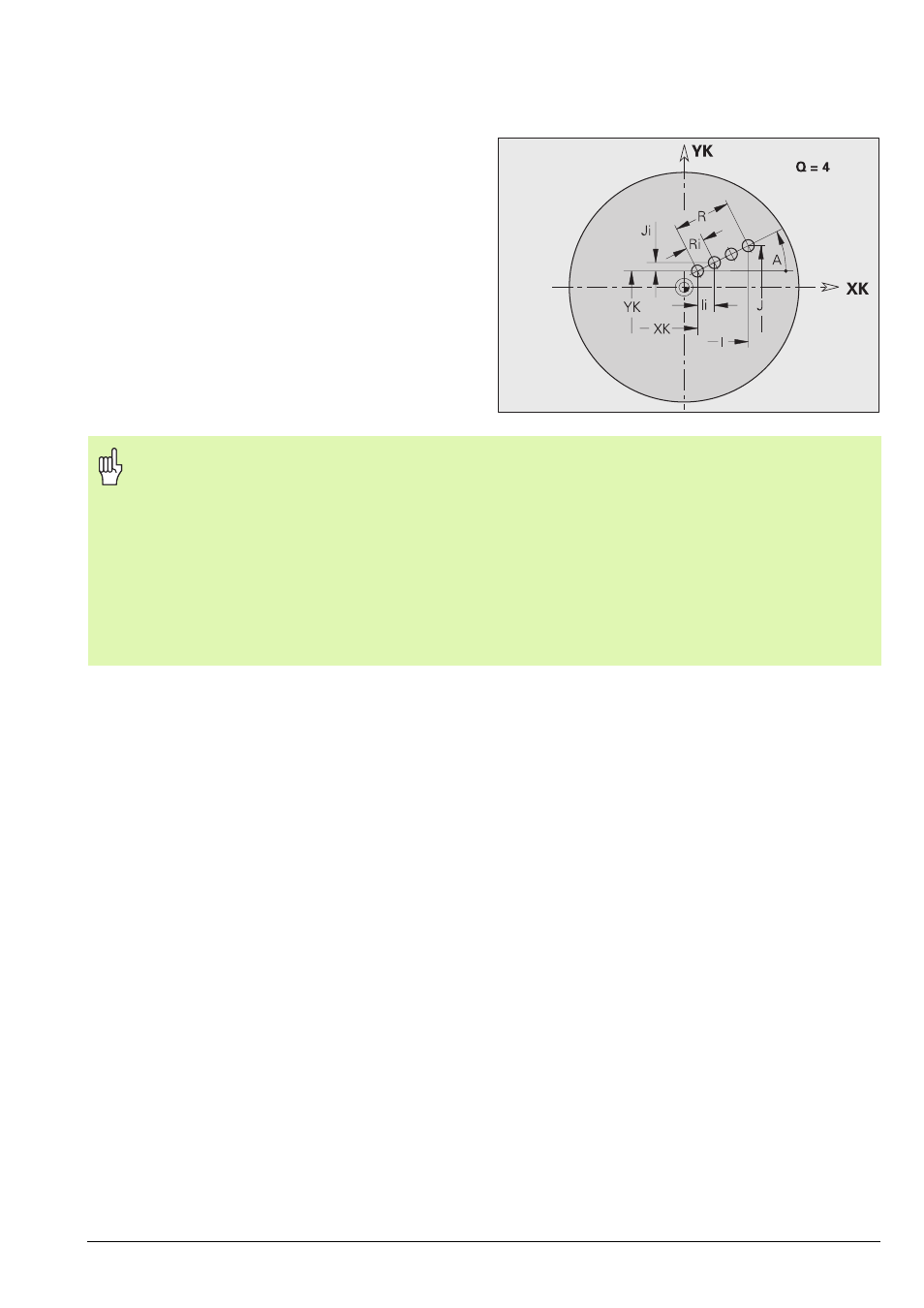

Muster auf der Stirnfläche 8
G401 definiert ein lineares Bohr- oder
Figurmuster.
Programmier-Hinweise
„
Programmieren Sie im NC-Satz nach dem Musterbefehl die Bohrung/
Figur.
„
Verwenden Sie beim Bohr-/Fräszyklus (Abschnitt BEARBEITUNG) die Boh-
rung/Figur als Referenz – nicht den Musterbefehl.
„
Der Musterbefehl definiert den Mittelpunkt der Bohrung/Figur. Program-
mieren Sie deshalb die Bohrung/Figur ohne Mittelpunkt (Ausnahme: zir-
kulare Nut in zirkularem Muster).
