Seite 176
HEIDENHAIN CNC PILOT 4290 V7 Werkzeugverwaltung
10.7
Werkzeugdaten editieren
7
Bedeutung der organisatorischen Werkzeugdaten:
Verfügbarkeit: Tragen Sie nein ein, wenn das Werkzeug temporär nicht verfüg-
bar ist. Dann wird das Werkzeug bei der automatischen Werkzeugwahl von
TURN PLUS nicht berücksichtigt.
Bildnummer
0: die Simulation stellt das Werkzeug dar
–1: die Simulation stellt nur die Werkzeugschneide dar
Aufnahmetyp: Bei Drehmaschinen mit unterschiedlichen Werkzeugaufnahmen
wird das Werkzeug nur verwendet, wenn Werkzeug und Werkzeugaufnahme mit
dem gleichen Aufnahmetyp spezifiziert sind.

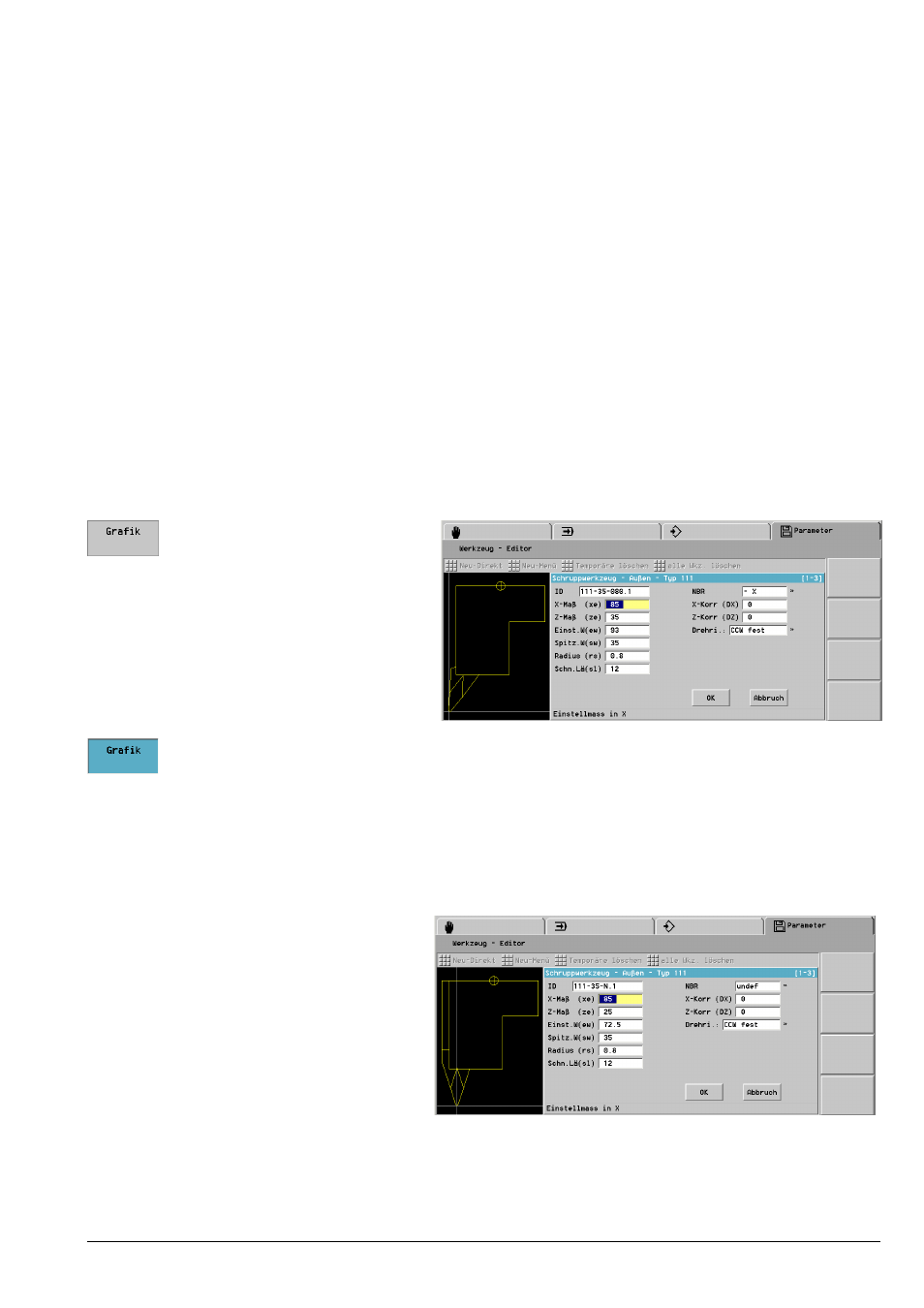

Werkzeugdaten mit der Grafik-Funktion überprüfen
Paramter-Einstellungen bei neutralen Werkzeugen (Typ 111)
Werkzeugbild anzeigen:
8
Softkey Grafik einschal-
ten
Werkzeugbild ausblenden:
8
Softkey Grafik aus-
schalten
Einstellwinkel (ew):
ew + sw/2 = 90°
Breite (dn): sd/2 = dn
