HEIDENHAIN CNC PILOT 4290 V7 Aufgaben und Lösungen
12.108

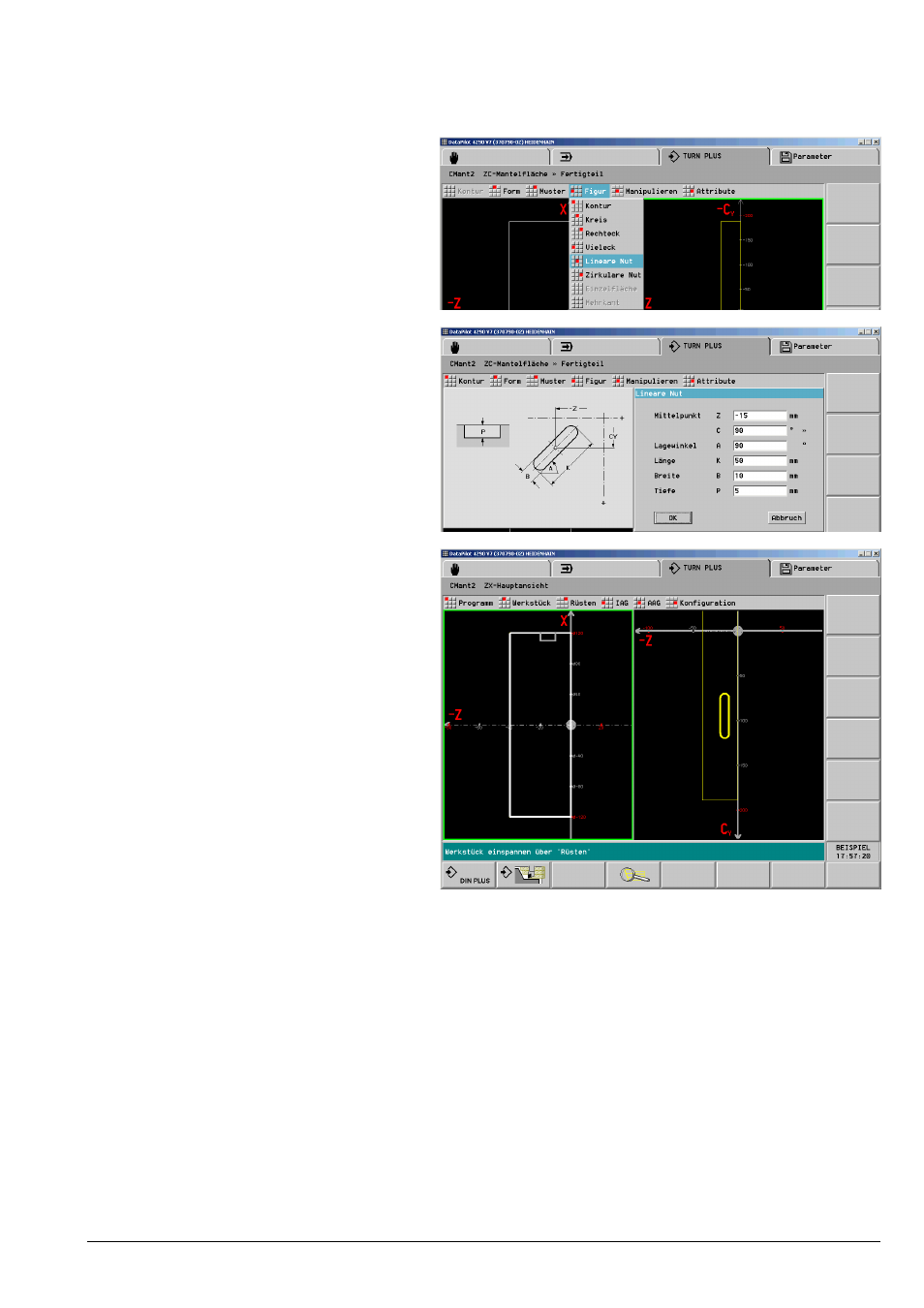

Schema: Nut Mantelfläche
8
Menüpunkt Figur > Lineare Nut
wählen
8
ZC-Mantelfläche
auswählen
8
Referenzebene bestätigen
8
Lage und Größe der Nut definie-
ren
8
TURN PLUS stellt die Nut auf der
„abgewickelten Mantelfläche“
und als Schnittdarstellung dar
