HEIDENHAIN CNC PILOT 4290 V7 C-Achs-Programmierung
7.13

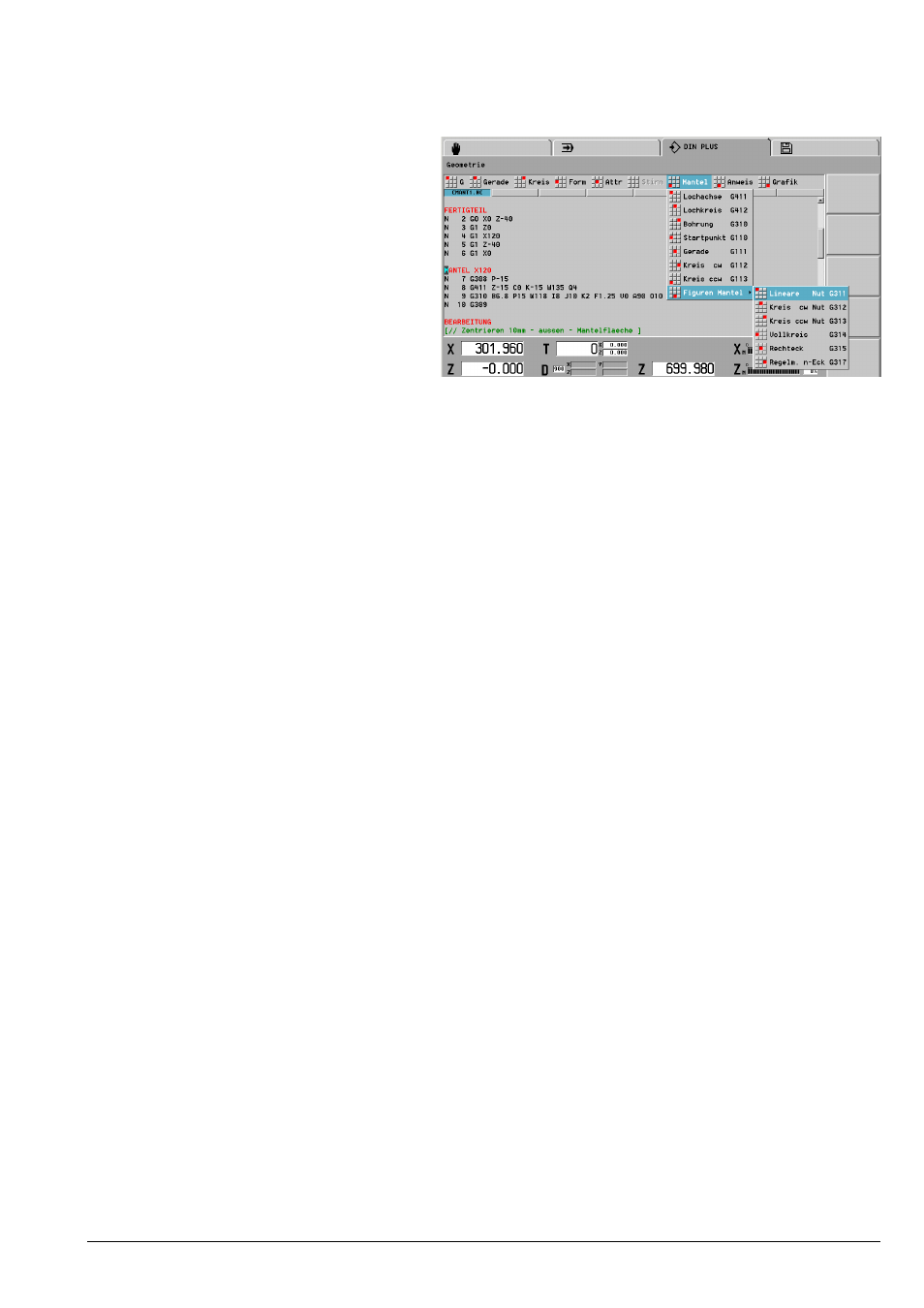

Mantelflächenkontur programmieren
12
Figur programmieren:
8
Aus Menügruppe Mantel > Figu-
ren Mantel > ..
Figur auswählen
8
Figur programmieren
Muster programmieren:
8
Menüpunkt Mantel > Lochachse
G411
oder Lochkreis G412 wählen
8
Muster definieren
8
Menüpunkt Mantel > Bohrung
G310
wählen oder aus Menügruppe
Mantel > Figuren Mantel > ..
Figur auswählen
8
Bohrung/Figur programmieren
Freie Kontur programmieren:
8
Mit G308 P.. Konturanfang dekla-
rieren
8
Mit G110 Startpunkt festlegen
8
Mit G111, G112 und G113 die Man-
telflächenkontur definieren
8
Mit G309 Konturende deklarieren
