HEIDENHAIN CNC PILOT 4290 V7 C-Achs-Programmierung
7.12
Mantelflächenkontur programmieren
11
Abschnittskennung MANTEL programmieren
Programmier-Hinweise
Definieren Sie Mantelflächenkonturen innerhalb der Fertigteilbeschrei-
bung.
Das Schlüsselwort MANTEL X.. leitet eine Konturbeschreibung ein. Das
Durchmessermaß X.. definiert die Referenzebene.
Beschreiben Sie mehrere Mantelflächenkonturen mit der gleichen Refe-
renzebene nacheinander im Abschnitt MANTEL X.. .
Eine Mantelflächenkontur mit abweichender Referenzebene beginnen
Sie mit einem weiteren MANTEL X.. .
G308
definiert den Konturanfang, G309 das Konturende. Das ist die Voraus-
setzung, um verschachtelte Konturen zu programmieren.
8
Cursor auf gewünschte Position
im Abschnitt FERTIGTEIL positio-
nieren
8

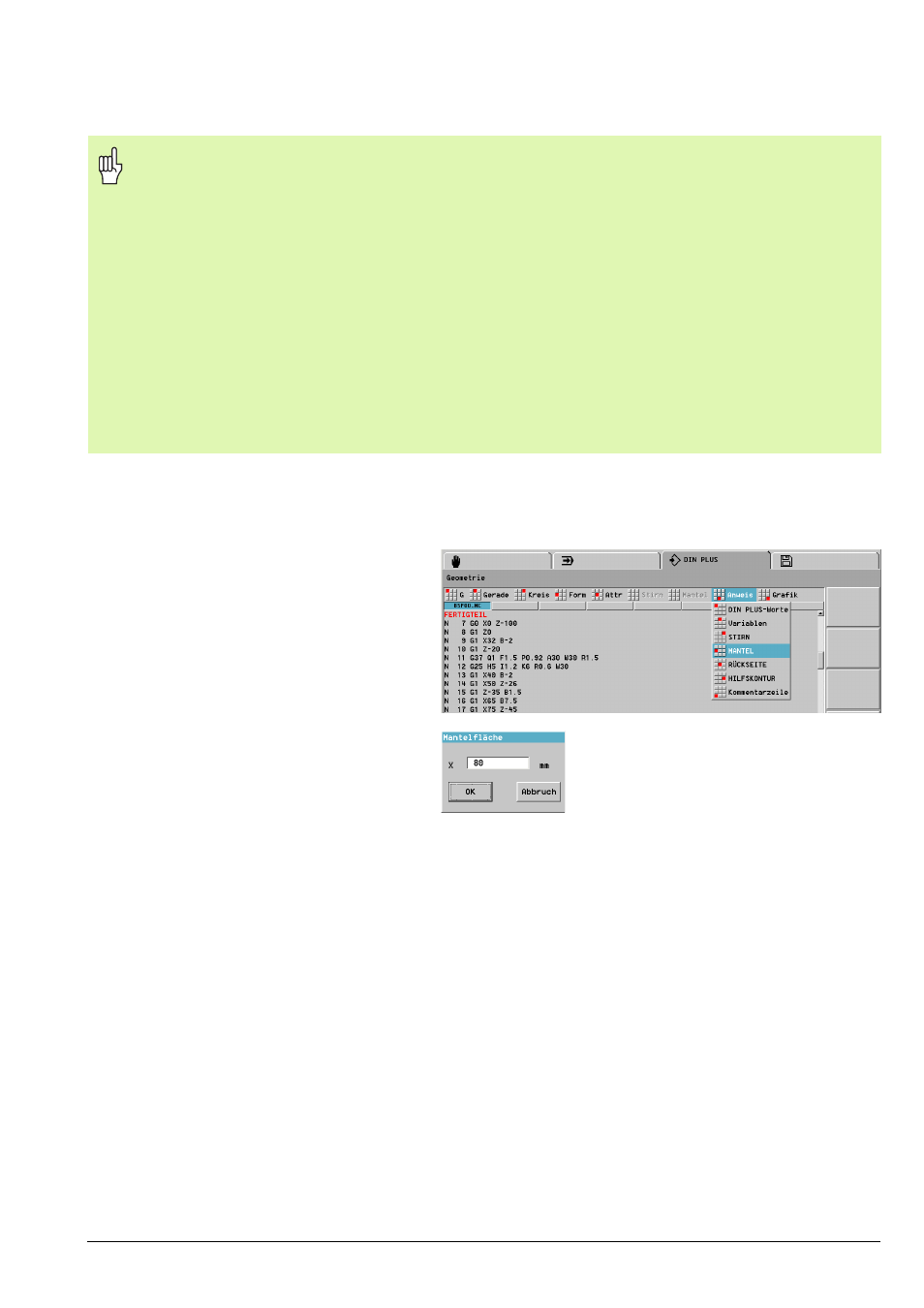

im Geometrie-Menü den Menü-
punkt Anweis > Mantel wählen
8
Dialogbox Mantelfläche:
X-Position der Referenzebene
eingeben
8
Taste Ins drücken oder Schaltflä-
che OK betätigen
