HEIDENHAIN CNC PILOT 4290 V7 TURN PLUS
6.7
Rüsten
4
Spannmittel und Spannsituation
beschreiben:
8

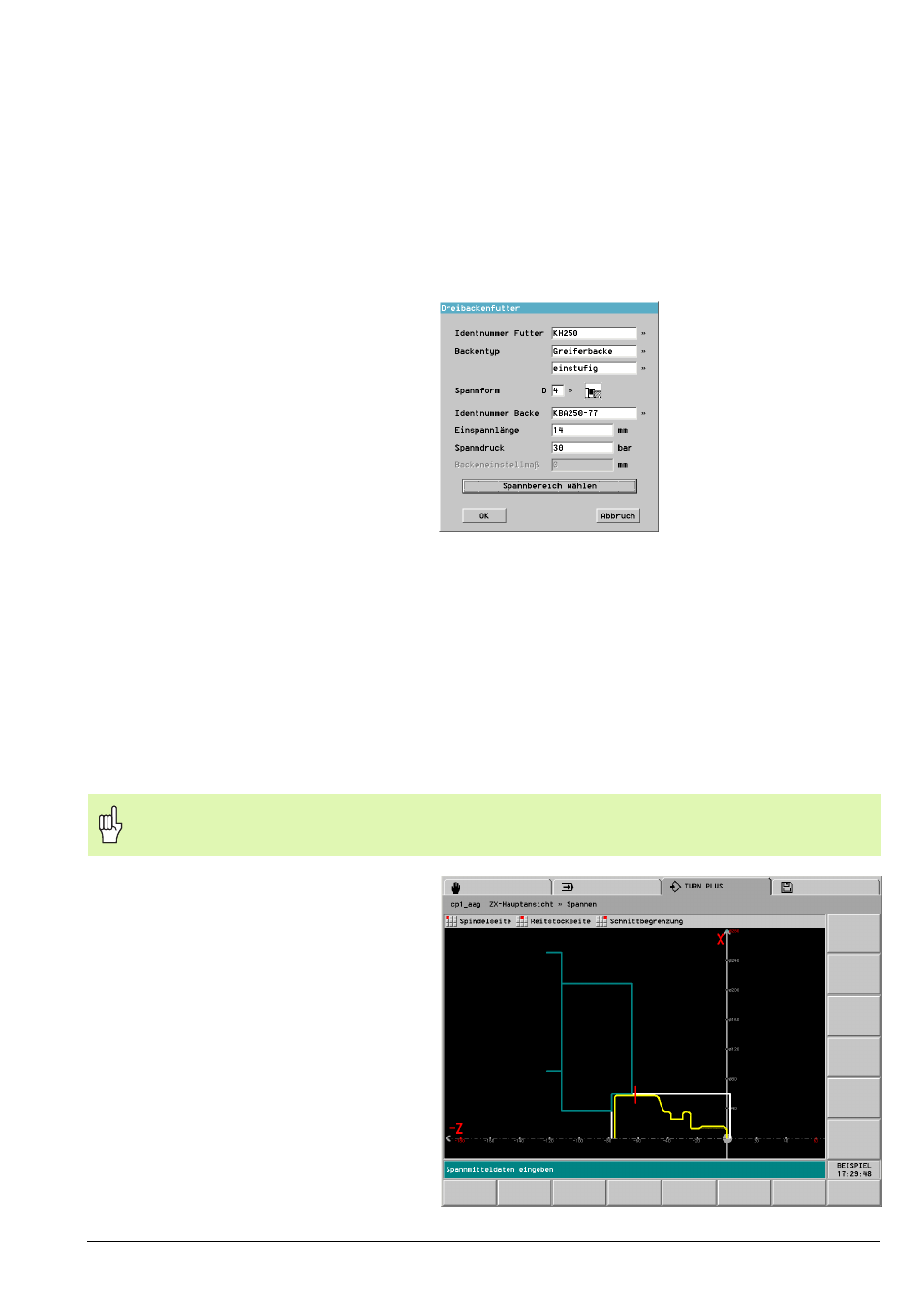

Menüpunkt Rüsten > Spannen >
Einspannen
wählen
8
Menüpunkt Spindelseite > ...
und Spannfutter wählen
Beispiel Dreibackenfutter:
8
Feld Identnummer Futter: Spann-
futter auswählen
8
Felder Backentyp: Art des Spann-
mittels einstellen
8
Feld Spannform D: Spannform ein-
stellen
8
Feld Identnummer Backe: Spann-
backe auswählen
8
Feld Einspannlänge: wird auto-
matisch eingetragen
8
Feld Spanndruck: Spanndruck ein-
tragen (der Eintrag hat keinen Ein-
fluß auf den Programmablauf)
8
Schaltfläche Spannbereich wäh-
len
betätigen
8
Eckpunkt, den die Spannbacke
greifen soll, markieren
Die Vorschlagswerte werden der Spannmitteltabelle der Maschine ent-
nommen.
TURN PLUS zeigt an:
Spannmittel mit eingespanntem
Werkstück
Die Schnittbegrenzung
