HEIDENHAIN CNC PILOT 4290 V7 C-Achs-Programmierung
7.4
Stirnflächenkontur programmieren
4
Figur programmieren:
8

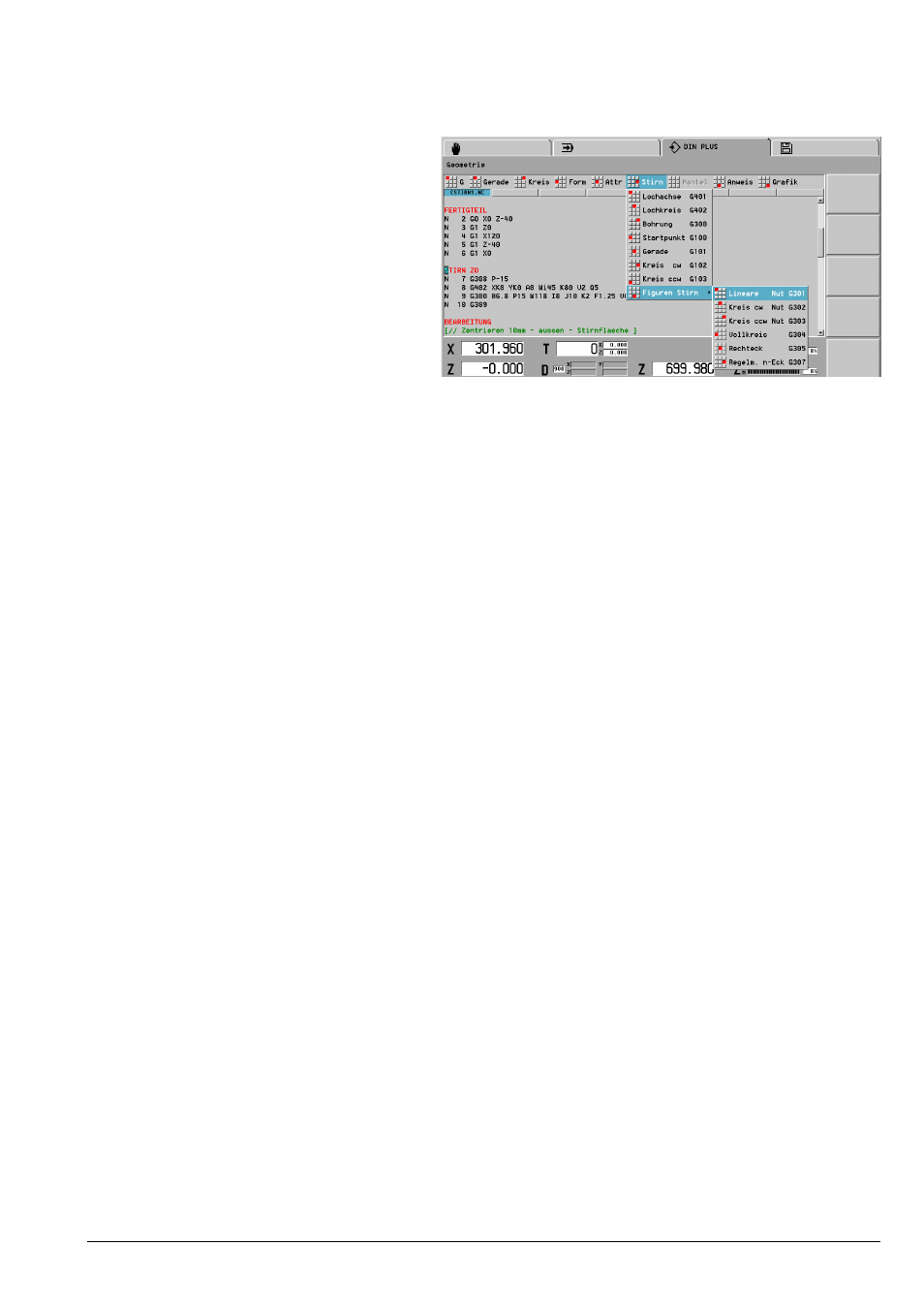

Aus Menügruppe Stirn > Figu-
ren Stirn > ..
Figur auswählen
8
Figur programmieren
Muster programmieren:
8
Menüpunkt Stirn > Lochachse
G401
oder Lochkreis G402 wählen
8
Muster definieren
8
Menüpunkt Stirn > Bohrung
G300
wählen oder aus Menügruppe
Stirn > Figuren Stirn > ..
Figur
auswählen
8
Bohrung/Figur programmieren
Freie Kontur programmieren:
8
Mit G308 P.. Konturanfang dekla-
rieren und die Tiefe angeben
8
Mit G100 Startpunkt festlegen
8
Mit G101, G102 und G103 die Stirn-
flächenkontur definieren
8
Mit G309 Konturende deklarieren
