Bearbeitungszyklen: Konturtasche mit Konturformel
9.1 SL-Zyklen mit komplexer Konturformel
9
202
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013

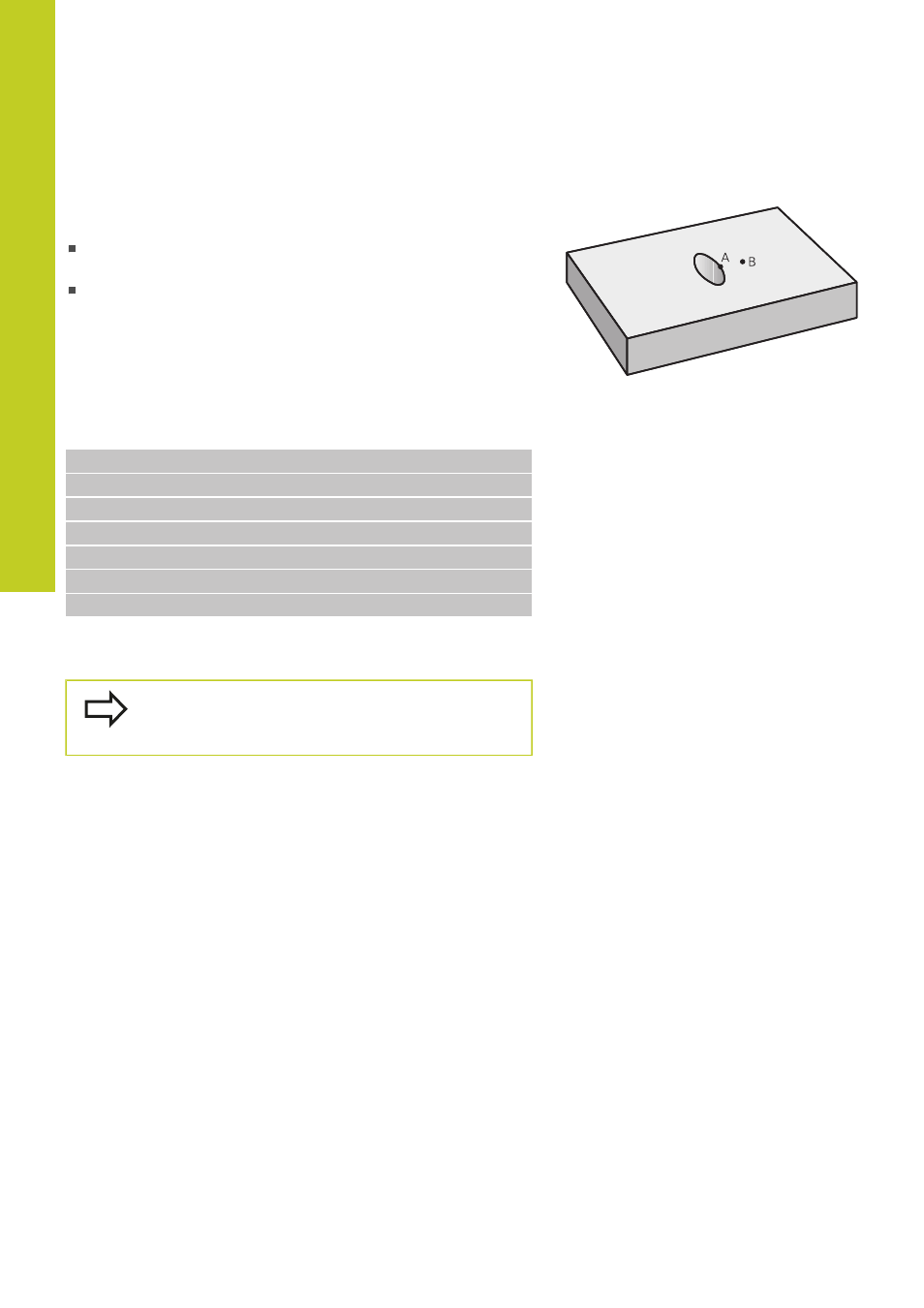

„Schnitt“-Fläche
Die von A und B überdeckte Fläche soll bearbeitet werden. (Einfach
überdeckte Flächen sollen unbearbeitet bleiben.)
Die Flächen A und B müssen in separaten Programmen ohne
Radiuskorrektur programmiert sein
In der Konturformel werden die Flächen A und B mit der
Funktion “geschnitten mit“ verrechnet
Konturdefinitions-Programm:
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “TASCHE_A.H“
53 DECLARE CONTOUR QC2 = “TASCHE_B.H“
54 QC10 = QC1 & QC2
55 ...
56 ...
Kontur Abarbeiten mit SL-Zyklen
Die Bearbeitung der definierten Gesamtkontur erfolgt
mit den SL-Zyklen 20 - 24 (siehe "Übersicht", Seite
159).
