BEZUGSPUNKT ECKE INNEN (Zyklus 415, DIN/ISO: G415) 15.9
15
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
323
Beim Programmieren beachten!
Achtung Kollisionsgefahr!
Wenn Sie mit dem Tastsystem-Zyklus einen
Bezugspunkt setzen (Q303 = 0) und zusätzlich
Antasten TS-Achse (Q381 = 1) verwenden, darf
keine Koordinaten-Umrechnung aktiv sein.
Vor der Zyklus-Definition müssen Sie einen
Werkzeug-Aufruf zur Definition der Tastsystem-Achse
programmiert haben.
Die TNC misst die erste Gerade immer in Richtung
der Nebenachse der Bearbeitungsebene.

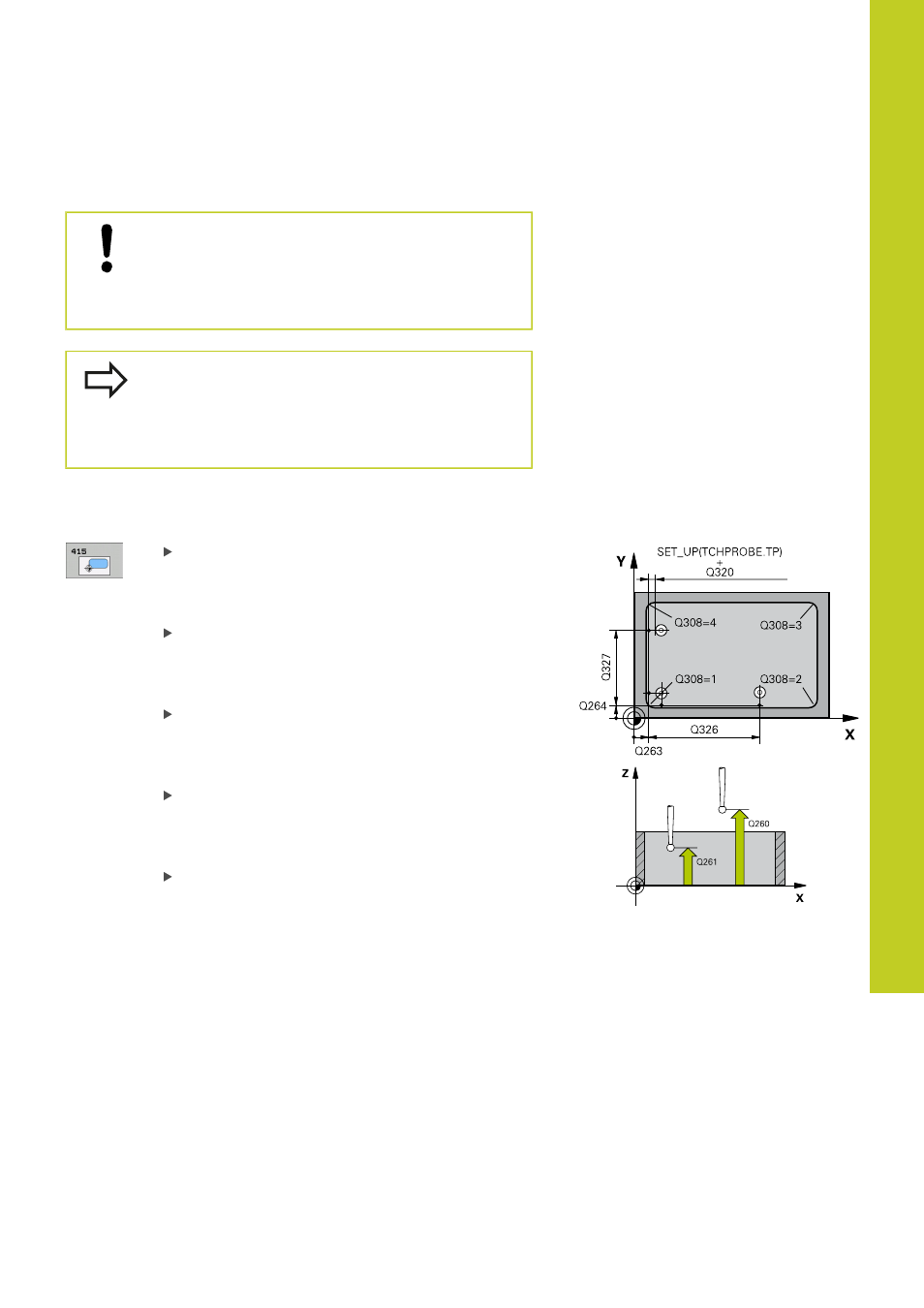

Zyklusparameter
1. Messpunkt 1. Achse Q263 (absolut): Koordinate
des ersten Antastpunktes in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
1. Messpunkt 2. Achse Q264 (absolut): Koordinate
des ersten Antastpunktes in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
Abstand 1. Achse Q326 (inkremental): Abstand
zwischen erstem und zweitem Messpunkt in der
Hauptachse der Bearbeitungsebene. Eingabebereich
0 bis 99999,9999
Abstand 2. Achse Q327 (inkremental): Abstand
zwischen drittem und viertem Messpunkt
in der Nebenachse der Bearbeitungsebene.
Eingabebereich 0 bis 99999,9999
Ecke Q308: Nummer der Ecke, an der die TNC den
Bezugspunkt setzen soll. Eingabebereich 1 bis 4
