3.7 RUECKWAERTS-SENKEN (Zyklus 204, DIN/ISO: G204)
3
76
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
Achtung Kollisionsgefahr!
Überprüfen Sie, wo die Werkzeug-Spitze steht,
wenn Sie eine Spindel-Orientierung auf den Winkel
programmieren, den Sie im
Q336 eingeben (z.B.
in der Betriebsart Positionieren mit Handeingabe).
Wählen Sie den Winkel so, dass die Werkzeug-Spitze
parallel zu einer Koordinaten-Achse steht. Wählen
Sie die Freifahr-Richtung so, dass das Werkzeug vom
Bohrungsrand wegfährt.

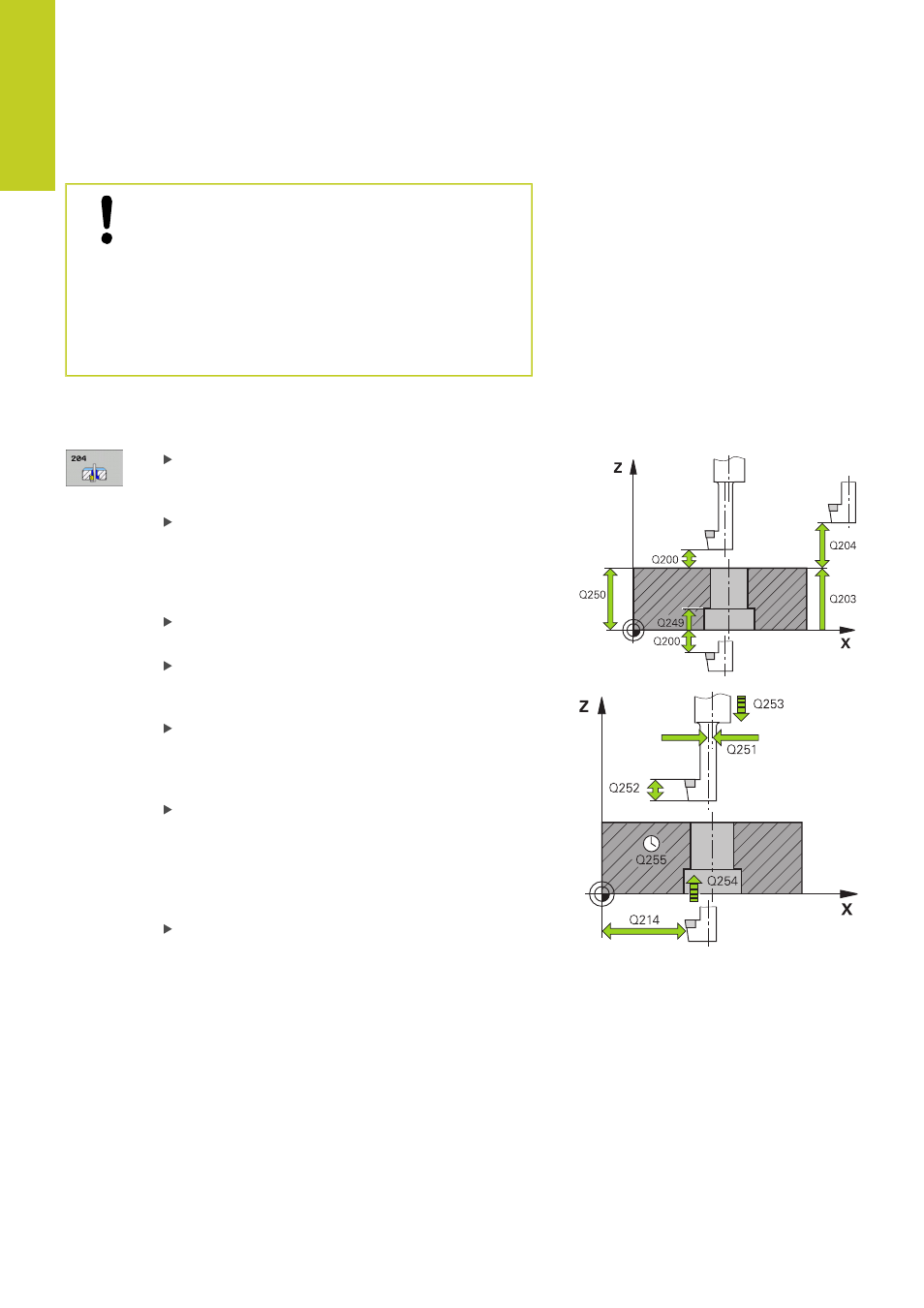

Zyklusparameter
Sicherheits-Abstand Q200 (inkremental):
Abstand Werkzeugspitze – Werkstück-Oberfläche.
Eingabebereich 0 bis 99999,9999
Tiefe Senkung Q249 (inkremental): Abstand
Werkstück-Unterkante – Senkungsgrund. Positives
Vorzeichen stellt die Senkung in positiver Richtung
der Spindelachse her. Eingabebereich -99999,9999
bis 99999,9999
Materialstärke Q250 (inkremental): Dicke des
Werkstücks. Eingabebereich 0,0001 bis 99999,9999
Exzentermaß Q251 (inkremental): Exzentermaß der
Bohrstange; aus Werkzeug-Datenblatt entnehmen.
Eingabebereich 0,0001 bis 99999,9999
Schneidenhöhe Q252 (inkremental): Abstand
Unterkante Bohrstange – Hauptschneide; aus
Werkzeug-Datenblatt entnehmen. Eingabebereich
0,0001 bis 99999,9999
Vorschub Vorpositionieren Q253:
Verfahrgeschwindigkeit des Werkzeugs beim
Eintauchen in das Werkstück bzw. beim
Herausfahren aus dem Werkstück in mm/min.
Eingabebereich 0 bis 99999,999 alternativ
FMAX,
FAUTO
Vorschub Senken Q254: Verfahrgeschwindigkeit
des Werkzeugs beim Senken in mm/min.
Eingabebereich 0 bis 99999,999 alternativ
FAUTO,
FU
