PLANFRAESEN (Zyklus 232, DIN/ISO: G232)
10.4
10
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
219
Beim Programmieren beachten!
Den 2. Sicherheits-Abstand Q204 so eingeben, dass
keine Kollision mit dem Werkstück oder Spannmitteln
erfolgen kann.
Wenn Startpunkt 3. Achse Q227 und Endpunkt 3.
Achse Q386 gleich eingegeben sind, dann führt die
TNC den Zyklus nicht aus (Tiefe = 0 programmiert).

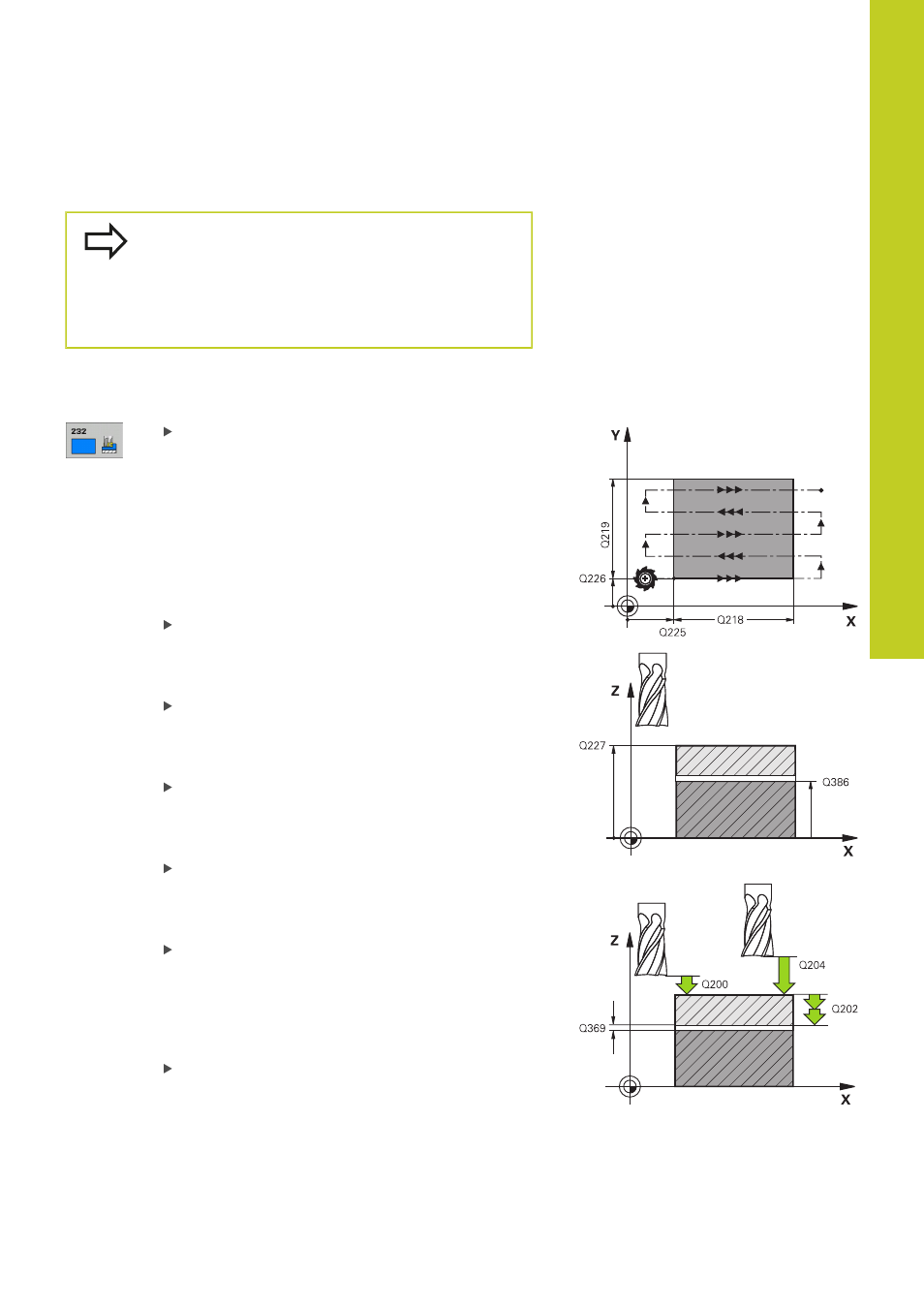

Zyklusparameter
Bearbeitungsstrategie (0/1/2) Q389: Festlegen,
wie die TNC die Fläche bearbeiten soll:
0: Mäanderförmig bearbeiten, seitliche Zustellung
im Positionier-Vorschub ausserhalb der zu
bearbeitenden Fläche
1: Mäanderförmig bearbeiten, seitliche Zustellung
im Fräsvorschub innerhalb der zu bearbeitenden
Fläche
2: Zeilenweise bearbeiten, Rückzug und seitliche
Zustellung im Positionier-Vorschub
Startpunkt 1. Achse Q225 (absolut): Startpunkt-
Koordinate der zu bearbeitenden Fläche in der
Hauptachse der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
Startpunkt 2. Achse Q226 (absolut): Startpunkt-
Koordinate der zu bearbeitenden Fläche in
der Nebenachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
Startpunkt 3. Achse Q227 (absolut): Koordinate
Werkstück-Oberfläche, von der aus die Zustellungen
berechnet werden. Eingabebereich -99999,9999 bis
99999,9999
Endpunkt 3. Achse Q386 (absolut): Koordinate in
der Spindelachse, auf die die Fläche plangefräst
werden soll. Eingabebereich -99999,9999 bis
99999,9999
1. Seiten-Länge Q218 (inkremental): Länge der
zu bearbeitenden Fläche in der Hauptachse der
Bearbeitungsebene. Über das Vorzeichen können
Sie die Richtung der ersten Fräsbahn bezogen auf
den
Startpunkt 1. Achse festlegen. Eingabebereich
-99999,9999 bis 99999,9999
2. Seiten-Länge Q219 (inkremental): Länge der
zu bearbeitenden Fläche in der Nebenachse
der Bearbeitungsebene. Über das Vorzeichen
können Sie die Richtung der ersten Querzustellung
bezogen auf den
Startpunkt 2. Achse festlegen.
Eingabebereich -99999,9999 bis 99999,9999
