11.6 DREHUNG (Zyklus 10, DIN/ISO: G73)
Wirkung

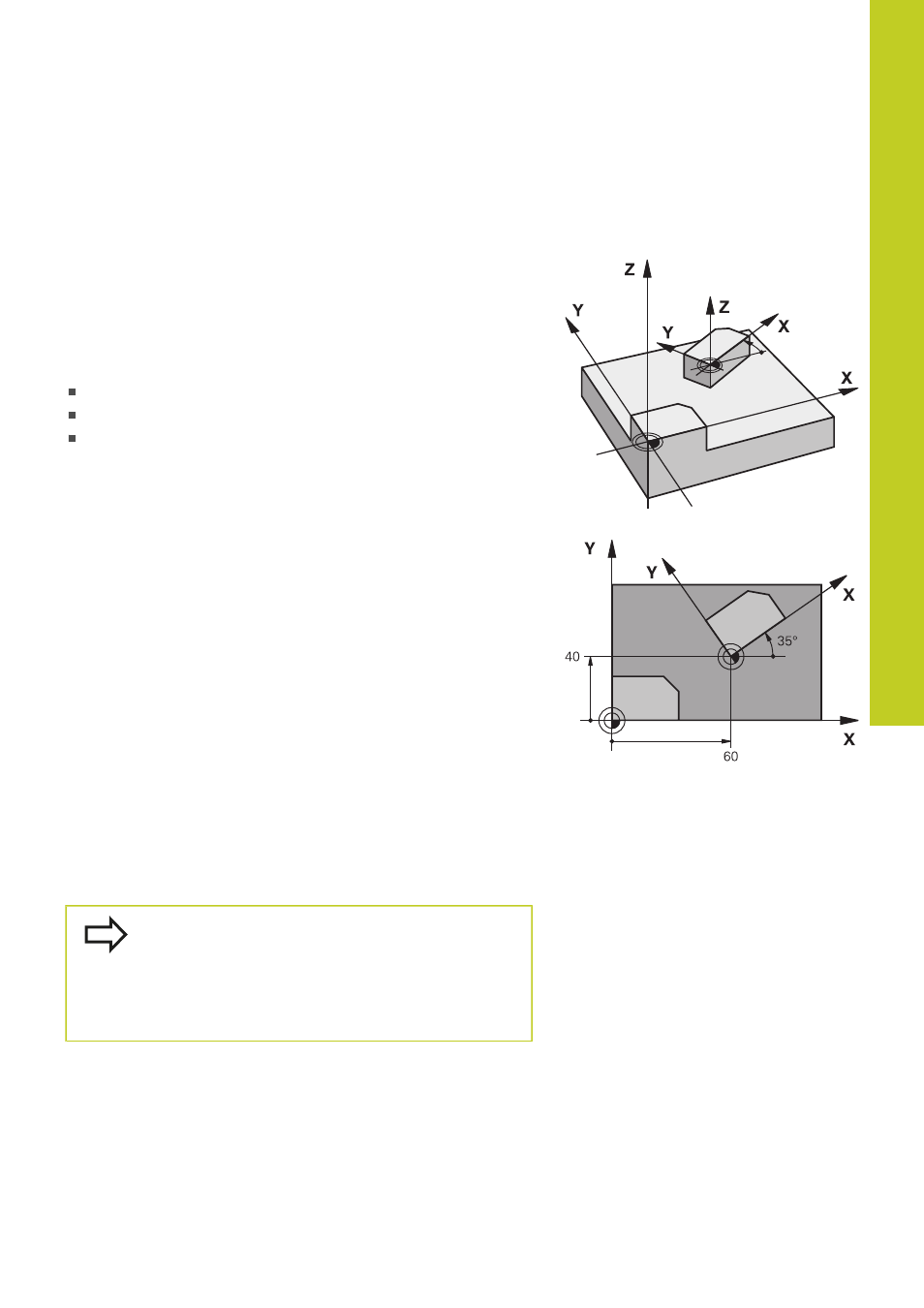

Innerhalb eines Programms kann die TNC das Koordinatensystem
in der Bearbeitungsebene um den aktiven Nullpunkt drehen.
Die DREHUNG wirkt ab ihrer Definition im Programm. Sie wirkt
auch in der Betriebsart Positionieren mit Handeingabe. Die TNC
zeigt den aktiven Drehwinkel in der zusätzlichen Status-Anzeige an.
Bezugsachse für den Drehwinkel:
X/Y-Ebene X-Achse
Y/Z-Ebene Y-Achse
Z/X-Ebene Z-Achse
Rücksetzen
Zyklus DREHUNG mit Drehwinkel 0° erneut programmieren.
Beim Programmieren beachten!
Die TNC hebt eine aktive Radius-Korrektur durch
Definieren von Zyklus 10 auf. Ggf. Radius-Korrektur
erneut programmieren.
Nachdem Sie Zyklus 10 definiert haben, verfahren
Sie beide Achsen der Bearbeitungsebene, um die
Drehung zu aktivieren.
