Schieflage eines Werkstücks über C-Achse ausrichten (Zyklus 405,
DIN/ISO: G405)
14.7
14
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
285
Beim Programmieren beachten!
Achtung Kollisionsgefahr!
Um eine Kollision zwischen Tastsystem und
Werkstück zu vermeiden, geben Sie den Soll-
Durchmesser der Tasche (Bohrung) eher zu klein ein.
Wenn die Taschenmaße und der Sicherheits-
Abstand eine Vorpositionierung in die Nähe der
Antastpunkte nicht erlauben, tastet die TNC immer
ausgehend von der Taschenmitte an. Zwischen den
vier Messpunkten fährt das Tastsystem dann nicht
auf die Sichere Höhe.
Vor der Zyklus-Definition müssen Sie einen
Werkzeug-Aufruf zur Definition der Tastsystem-Achse
programmiert haben.
Je kleiner Sie den Winkelschritt programmieren,
desto ungenauer berechnet die TNC den
Kreismittelpunkt. Kleinster Eingabewert: 5°.

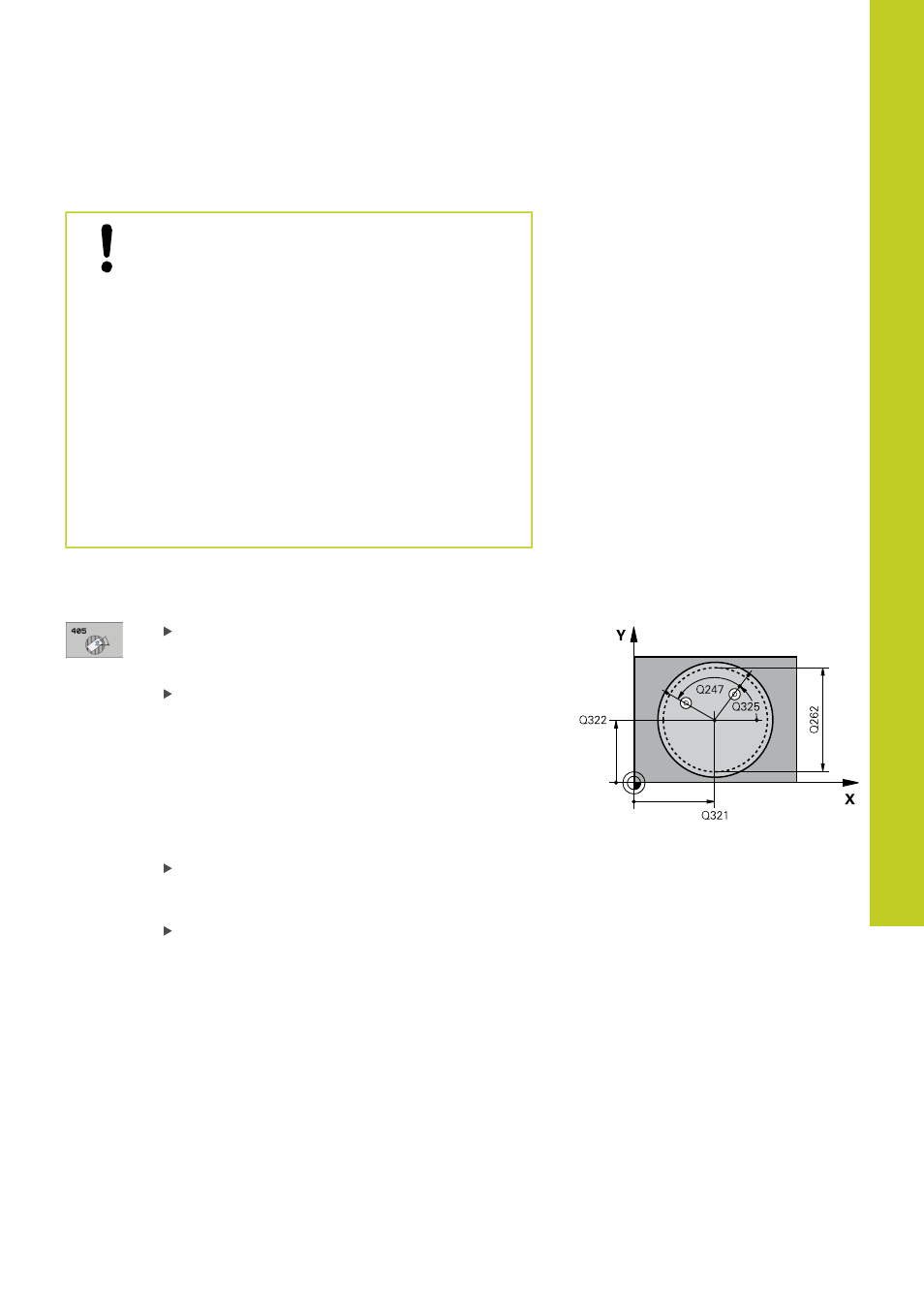

Zyklusparameter
Mitte 1. Achse Q321 (absolut): Mitte der Bohrung
in der Hauptachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
Mitte 2. Achse Q322 (absolut): Mitte der Bohrung in
der Nebenachse der Bearbeitungsebene. Wenn Sie
Q322 = 0 programmieren, dann richtet die TNC den
Bohrungs-Mittelpunkt auf die positive Y-Achse aus,
wenn Sie Q322 ungleich 0 programmieren, dann
richtet die TNC den Bohrungs-Mittelpunkt auf die
Sollposition (Winkel, der sich aus der Bohrungsmitte
ergibt) aus. Eingabebereich -99999,9999 bis
99999,9999
Soll-Durchmesser Q262: Ungefährer Durchmesser
der Kreistasche (Bohrung). Wert eher zu klein
eingeben. Eingabebereich 0 bis 99999,9999
Startwinkel Q325 (absolut): Winkel zwischen der
Hauptachse der Bearbeitungsebene und dem ersten
Antastpunkt. Eingabebereich -360,000 bis 360,000
