MESSEN RECHTECK INNEN (Zyklus 423, DIN/ISO: G423) 16.7
16
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
359
Beim Programmieren beachten!
Vor der Zyklus-Definition müssen Sie einen
Werkzeug-Aufruf zur Definition der Tastsystem-Achse
programmiert haben.
Wenn die Taschenmaße und der Sicherheits-
Abstand eine Vorpositionierung in die Nähe der
Antastpunkte nicht erlauben, tastet die TNC immer
ausgehend von der Taschenmitte an. Zwischen den
vier Messpunkten fährt das Tastsystem dann nicht
auf die Sichere Höhe.

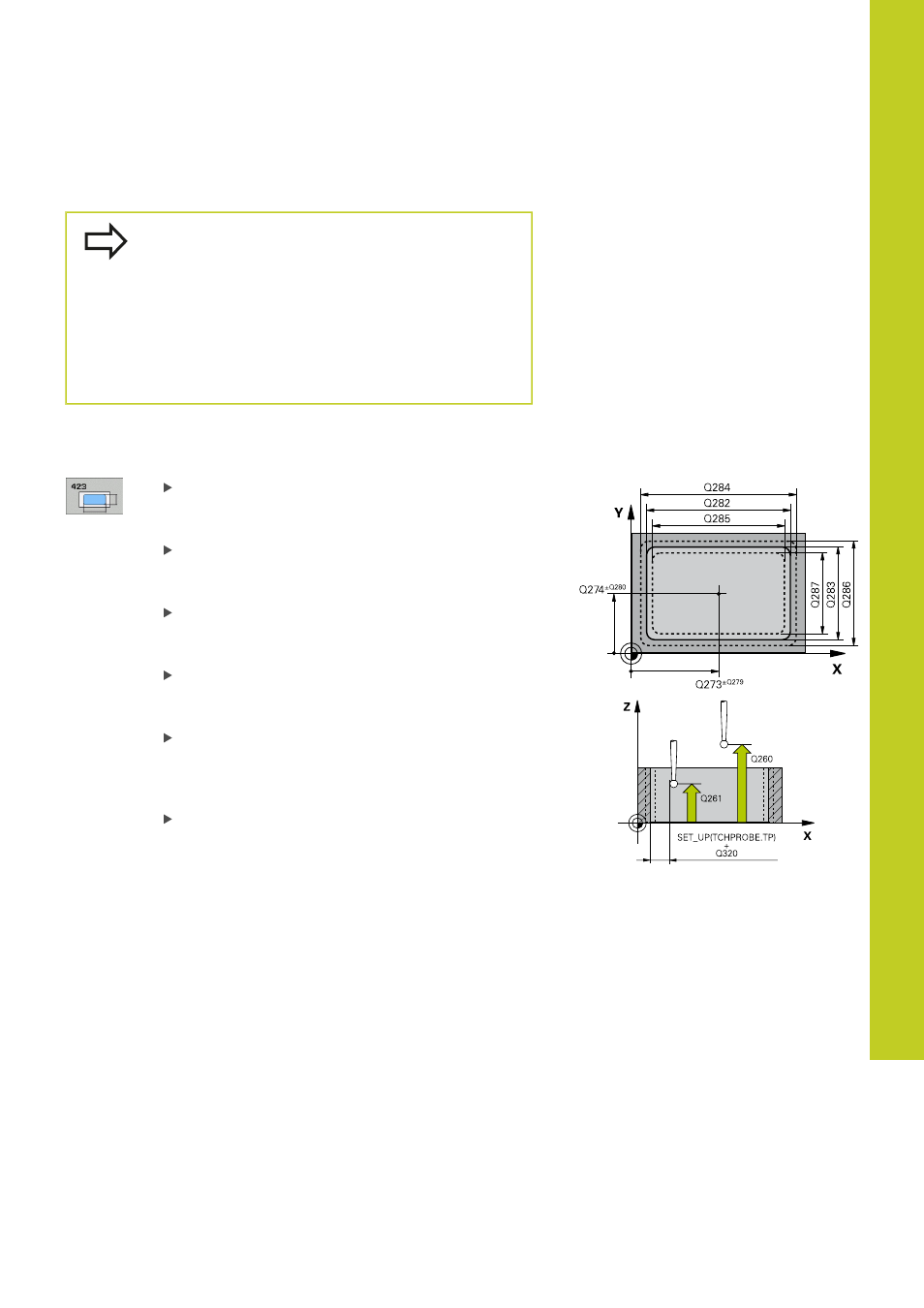

Zyklusparameter
Mitte 1. Achse Q273 (absolut): Mitte der Tasche
in der Hauptachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
Mitte 2. Achse Q274 (absolut): Mitte der Tasche
in der Nebenachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
1. Seiten-Länge Q282: Länge der Tasche,
parallel zur Hauptachse der Bearbeitungsebene.
Eingabebereich 0 bis 99999,9999
2. Seiten-Länge Q283: Länge der Tasche,
parallel zur Nebenachse der Bearbeitungsebene.
Eingabebereich 0 bis 99999,9999
Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu
SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
