112 4 Tastsystem-Zyklen zur automatischen Werkzeug-Vermessung
4.
2 V
e
rf
ü
g
b
ar
e
Z
ykl
en
4.2 Verfügbare Zyklen
Übersicht
Die Zyklen zur Werkzeug-Vermessung programmieren Sie in der
Betriebsart Programm-Einspeichern/Editieren über die Taste TOUCH
PROBE. Folgende Zyklen stehen zur Verfügung:
Unterschiede zwischen den Zyklen 31 bis 33 und
481 bis 483
Der Funktionsumfang und der Zyklus-Ablauf ist absolut identisch. Zwi-
schen den Zyklen 31 bis 33 und 481 bis 483 bestehen lediglich die
zwei folgenden Unterschiede:
n Die Zyklen 481 bis 483 stehen unter G481 bis G483 auch in DIN/ISO
zur Verfügung
n Anstelle eines frei wählbaren Parameters für den Status der Mes-
sung verwenden die neuen Zyklen den festen Parameter Q199

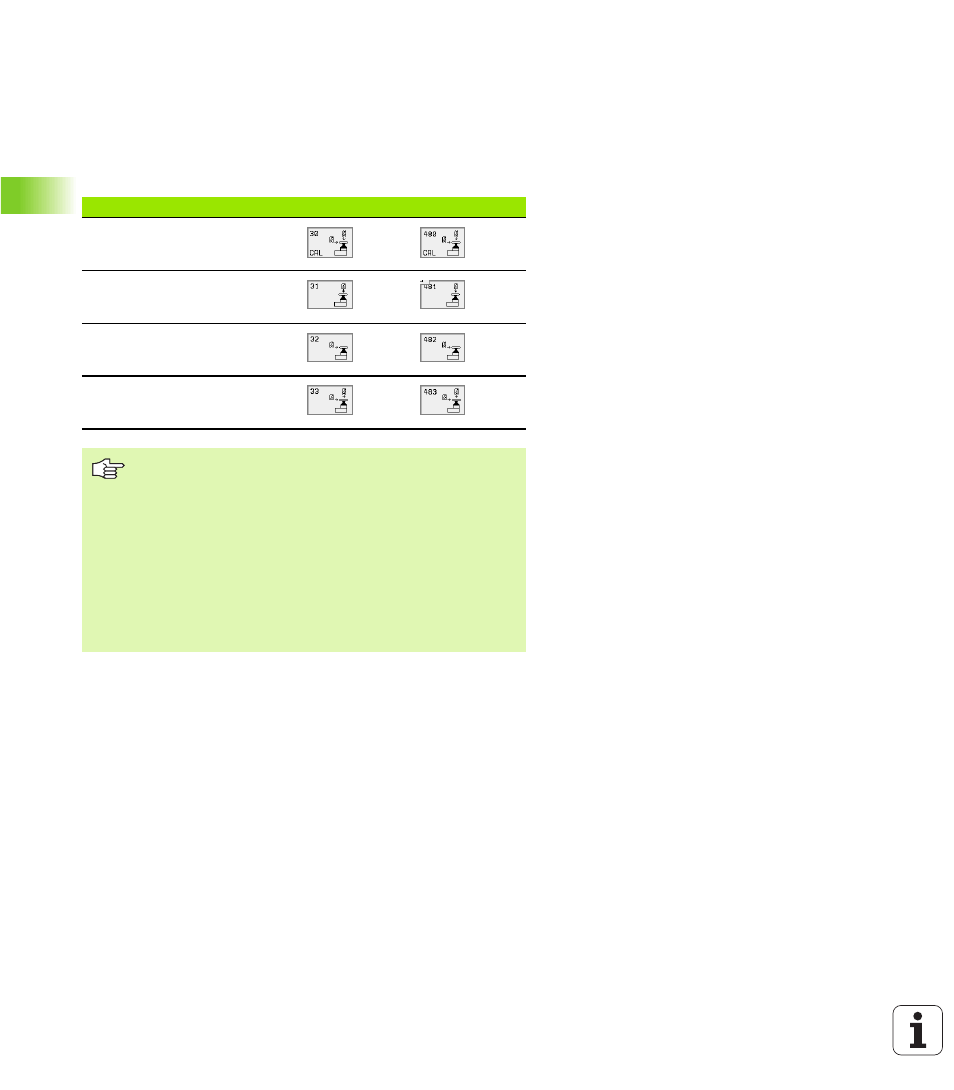

Zyklus Altes Format Neues Format
TT kalibrieren
Werkzeug-Länge vermessen
Werkzeug-Radius vermessen
Werkzeug-Länge und -Radius
vermessen
Die Zyklen 480 bis 483 stehen ab der NC-Software
280 476-xx zur Verfügung.
Die Vermessungszyklen arbeiten nur bei aktivem zentra-
len Werkzeugspeicher TOOL.T.
Bevor Sie mit den Vermessungszyklen arbeiten, müssen
Sie alle zur Vermessung erforderlichen Daten im zentralen
Werkzeugspeicher eingetragen und das zu vermessende
Werkzeug mit TOOL CALL aufgerufen haben.
Sie können Werkzeuge auch bei geschwenkter Bearbei-
tungsebene vermessen.
