3.3 Werkstücke automatisch
vermessen
Übersicht
Die TNC stellt zwölf Zyklen zur Verfügung, mit denen Sie Werkstücke
automatisch vermessen können:

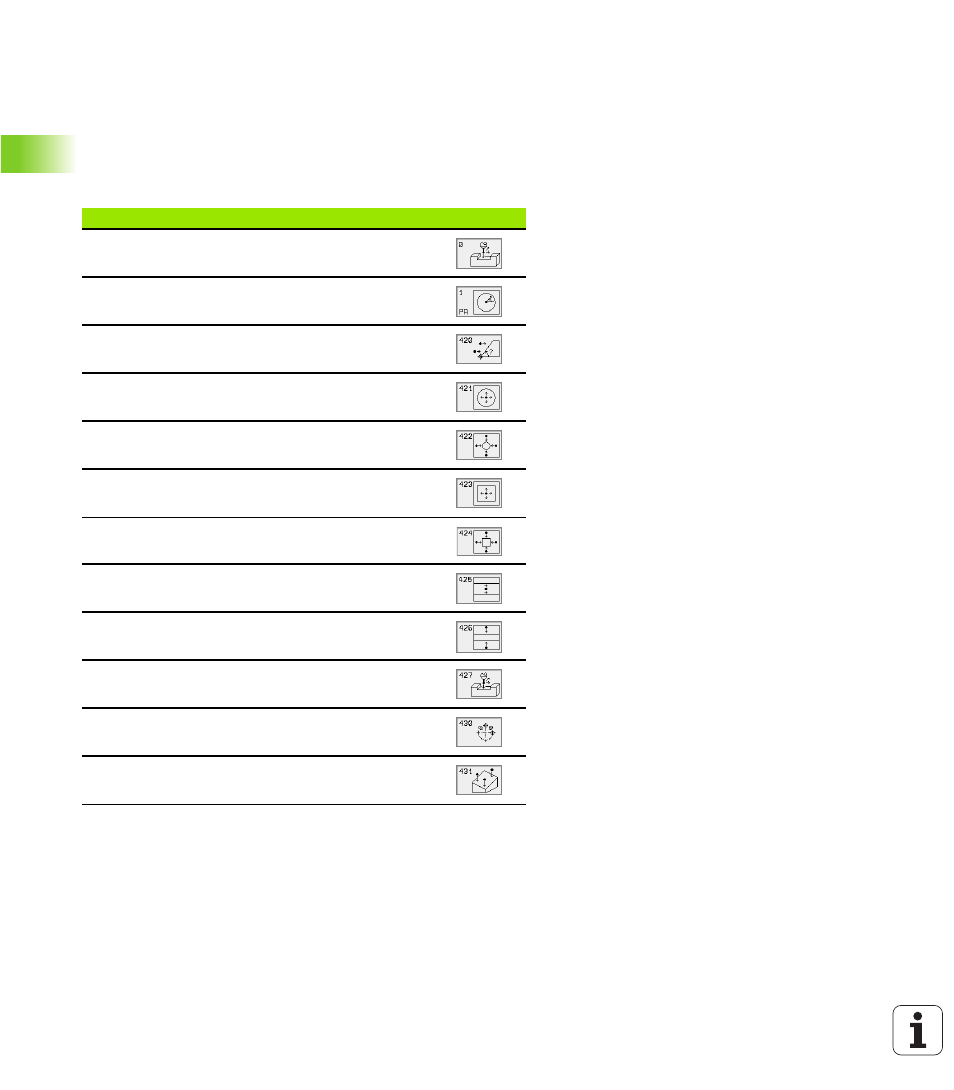

Zyklus
Softkey
0 BEZUGSEBENE Messen einer Koordinate in einer
wählbaren Achse
1 BEZUGSEBENE POLAR Messen eines Punktes,
Antastrichtung über Winkel
420 MESSEN WINKEL Winkel in der Bearbeitungse-
bene messen
421 MESSEN BOHRUNG Lage und Durchmesser
einer Bohrung messen
422 MESSEN KREIS AUSSEN Lage und Durchmesser
eines kreisförmigen Zapfens messen
423 MESSEN RECHTECK INNEN Lage, Länge und
Breite einer Rechteck-Tasche messen
424 MESSEN RECHTECK AUSSEN Lage, Länge und
Breite eines Rechteck-Zapfens messen
425 MESSEN BREITE INNEN (2. Softkey-Ebene) Nut-
breite innen messen
426 MESSEN STEG AUSSEN (2. Softkey-Ebene) Steg
außen messen
427 MESSEN KOORDINATE (2. Softkey-Ebene) Belie-
bige Koordinate in wählbarer Achse messen
430 MESSEN LOCHKREIS (2. Softkey-Ebene) Loch-
kreis-Lage und -Durchmesser messen
431 MESSEN EBENE (2. Softkey-Ebene) A- und B-Ach-
senwinkel einer Ebene messen
