3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.
2 B
ez
u
g
s
p
u
n
kt
e
a
u
to
m
at
is
ch
s
et
zen

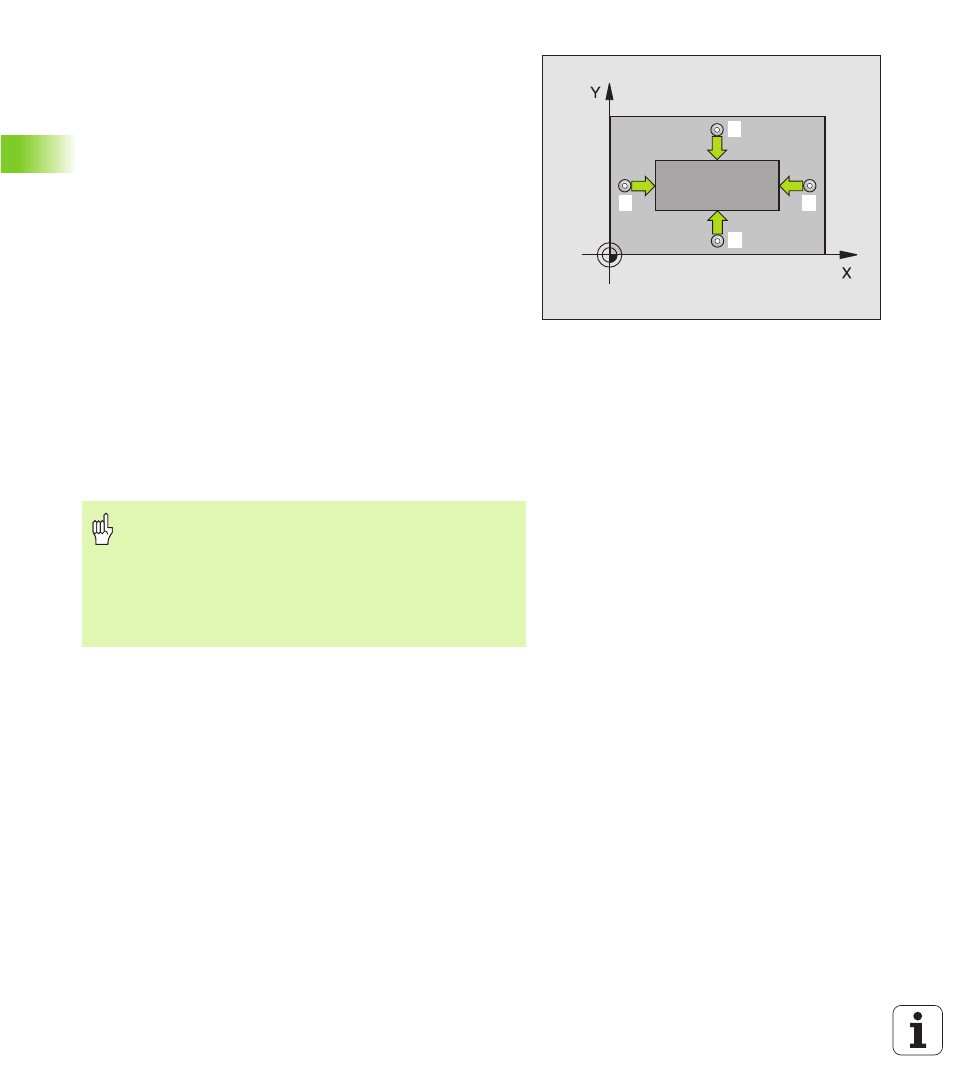

BEZUGSPUNKT RECHTECK AUSSEN
(Tastsystem-Zyklus 411, DIN/ISO: G411)
Der Tastsystem-Zyklus 411 ermittelt den Mittelpunkt eines Rechteck-
zapfens und setzt diesen Mittelpunkt als Bezugspunkt. Wahlweise
kann die TNC den Mittelpunkt auch in eine Nullpunkt-Tabelle schrei-
ben.
1
Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe „Tastsy-
stem-Zyklen abarbeiten” auf Seite 7) zum Antastpunkt
1
. Die TNC
berechnet die Antastpunkte aus den Angaben im Zyklus und dem
Sicherheits-Abstand aus MP6140
2
Anschließend fährt das Tastsystem auf die eingegebene Mess-
höhe und führt den ersten Antast-Vorgang mit Antast-Vorschub
(MP6120 bzw. MP6360) durch
3
Danach fährt das Tastsystem entweder achsparallel auf Messhöhe
oder linear auf Sicherer Höhe zum nächsten Antastpunkt
2
und
führt dort den zweiten Antast-Vorgang durch
4
Die TNC positioniert das Tastsystem zum Antastpunkt
3
und
danach zum Antastpunkt
4
und führt dort den dritten bzw. vierten
Antast-Vorgang durch
5
Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und setzt den Bezugspunkt in der Zapfenmitte oder
schreibt die Koordinaten der Zapfenmitte in die aktive Nullpunkt-
Tabelle
Beachten Sie vor dem Programmieren
Um eine Kollision zwischen Tastsystem und Werkstück zu
vermeiden, geben Sie die 1. und 2. Seiten-Länge des Zap-
fens eher zu groß ein.
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
4
1
3
2
