42 3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.
2 B
ez
u
g
s
p
u
n
kt
e
a
u
to
m
at
is
ch
s
et
zen
3.2 Bezugspunkte automatisch
setzen
Übersicht
Die TNC stellt neun Zyklen zur Verfügung, mit denen Sie Bezugs-
punkte automatisch setzen oder die ermittelten Werte in die aktive
Nullpunkt-Tabelle schreiben können:

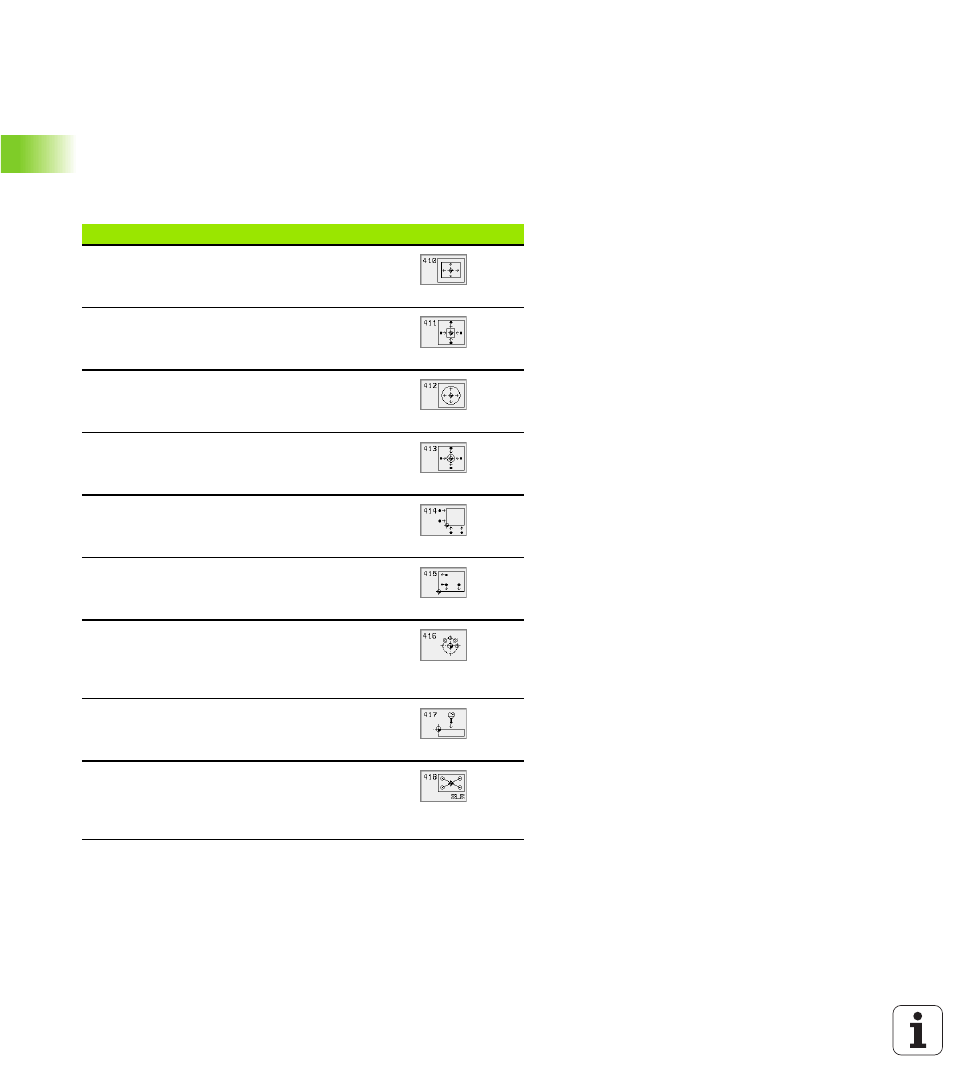

Zyklus Softkey
410 BZPKT RECHTECK INNEN Länge und Breite
eines Rechtecks innen messen, Rechteckmitte
als Bezugspunkt setzen
411 BZPKT RECHTECK AUSSEN Länge und
Breite eines Rechtecks außen messen, Recht-
eckmitte als Bezugspunkt setzen
412 BZPKT KREIS INNEN Vier beliebige Kreis-
punkte innen messen, Kreismitte als Bezugs-
punkt setzen
413 BZPKT KREIS AUSSEN Vier beliebige Kreis-
punkte außen messen, Kreismitte als Bezugs-
punkt setzen
414 BZPKT ECKE AUSSEN Zwei Geraden außen
messen, Schnittpunkt der Geraden als Bezugs-
punkt setzen
415 BZPKT ECKE INNEN Zwei Geraden innen
messen, Schnittpunkt der Geraden als Bezugs-
punkt setzen
416 BZPKT LOCHKREIS-MITTE (2. Softkey-
Ebene) Drei beliebige Bohrungen auf dem Loch-
kreis messen, Lochkreis-Mitte als Bezugspunkt
setzen
417 BZPKT TS.-ACHSE (2. Softkey-Ebene) Belie-
bige Position in der Tastsystem-Achse messen
und als Bezugspunkt setzen
418 BZPKT 4 BOHRUNGEN (2. Softkey-Ebene)
Jeweils 2 Bohrungen über Kreuz messen,
Schnittpunkt der Verbindungsgeraden als
Bezugspunkt setzen
