HEIDENHAIN TNC 426B (280 472) Touch Probe Cycles Benutzerhandbuch
Seite 61
HEIDENHAIN TNC 426, TNC 430
51
3.
2 B
ez
u
g
s
p
u
n
kt
e
a
u
to
m
at
is
ch
s
et
zen
U
U
U
U
Mitte 1. Achse
Q321 (absolut): Mitte des Zapfens in
der Hauptachse der Bearbeitungsebene
U
U
U
U
Mitte 2. Achse
Q322 (absolut): Mitte des Zapfens in
der Nebenachse der Bearbeitungsebene. Wenn Sie
Q322 = 0 programmieren, dann richtet die TNC den
Bohrungs-Mittelpunkt auf die positive Y-Achse aus,
wenn Sie Q322 ungleich 0 programmieren, dann rich-
tet die TNC den Bohrungs-Mittelpunkt auf die Sollpo-
sition aus
U
U
U
U
Soll-Durchmesser
Q262: Ungefährer Durchmesser
des Zapfens. Wert eher zu groß eingeben
U
U
U
U
Startwinkel
Q325 (absolut): Winkel zwischen der
Hauptachse der Bearbeitungsebene und dem ersten
Antastpunkt
U
U
U
U
Winkelschritt
Q247 (inkremental): Winkel zwischen
zwei Messpunkten, das Vorzeichen des Winkel-
schritts legt die Drehrichtung fest (- = Uhrzeigersinn),
mit der das Tastsystem zum nächsten Messpunkt
fährt. Wenn Sie Kreisbögen vermessen wollen, dann
programmieren Sie einen Winkelschritt kleiner 90°
U
U
U
U
Messhöhe in der Tastsystem-Achse
Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll
U
U
U
U
Sicherheits-Abstand
Q320 (inkremental): Zusätzli-
cher Abstand zwischen Messpunkt und Tastsystem-
kugel. Q320 wirkt additiv zu MP6140
U
U
U
U
Sichere Höhe
Q260 (absolut): Koordinate in der Tast-
system-Achse, in der keine Kollision zwischen Tast-
system und Werkstück (Spannmittel) erfolgen kann
U
U
U
U
F ah ren au f s ich er e H öhe
Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren soll:
0: Zwischen Messpunkten auf Messhöhe verfahren
1: Zwischen Messpunkten auf Sicherer Höhe verfahren
U
U
U
U
Nullpunkt-Nummer in Tabelle
Q305: Nummer in der
Nullpunkt-Tabelle angeben, in der die TNC die Koordi-
naten der Zapfenmitte speichern soll. Bei Eingabe
von Q305=0, setzt die TNC die Anzeige automatisch
so, dass der neue Bezugspunkt in der Zapfenmitte
sitzt
U
U
U
U
Neuer Bezugspunkt Hauptachse
Q331 (absolut): Koor-
dinate in der Hauptachse, auf die die TNC die ermit-
telte Zapfenmitte setzen soll. Grundeinstellung = 0
U
U
U
U
Neuer Bezugspunkt Nebenachse
Q332 (absolut): Koor-
dinate in der Nebenachse, auf die die TNC die ermit-
telte Zapfenmitte setzen soll. Grundeinstellung = 0
Beispiel: NC-Sätze
5 T C H P RO B E 4 1 3 B ZP K T K RE I S A US S EN
Q 32 1 =+ 5 0 ; MI T T E 1 . A CH S E
Q 32 2 =+ 5 0 ; MI T T E 2 . A CH S E
Q 26 2 =6 5 ; SO L L -D U RC H ME S SE R
Q 32 5 =+ 0 ; ST A R TW I NK E L
Q 2 47 = 90 ; W IN K EL S CH R IT T
Q2 6 1= - 5 ;M E SS H OE H E
Q3 2 0= 0 ;S I CH E RH E I TS - AB S T.
Q2 6 0= + 20 ;S I CH E RE H OE H E
Q3 0 1= 0 ;F A HR E N A U F S . H OE H E
Q 30 5 =1 5 ; NR . IN TA B EL L E
Q 33 1 =+ 0 ; BE Z U GS P UN K T
Q3 3 2= + 0 ;B E ZU G SP U N KT

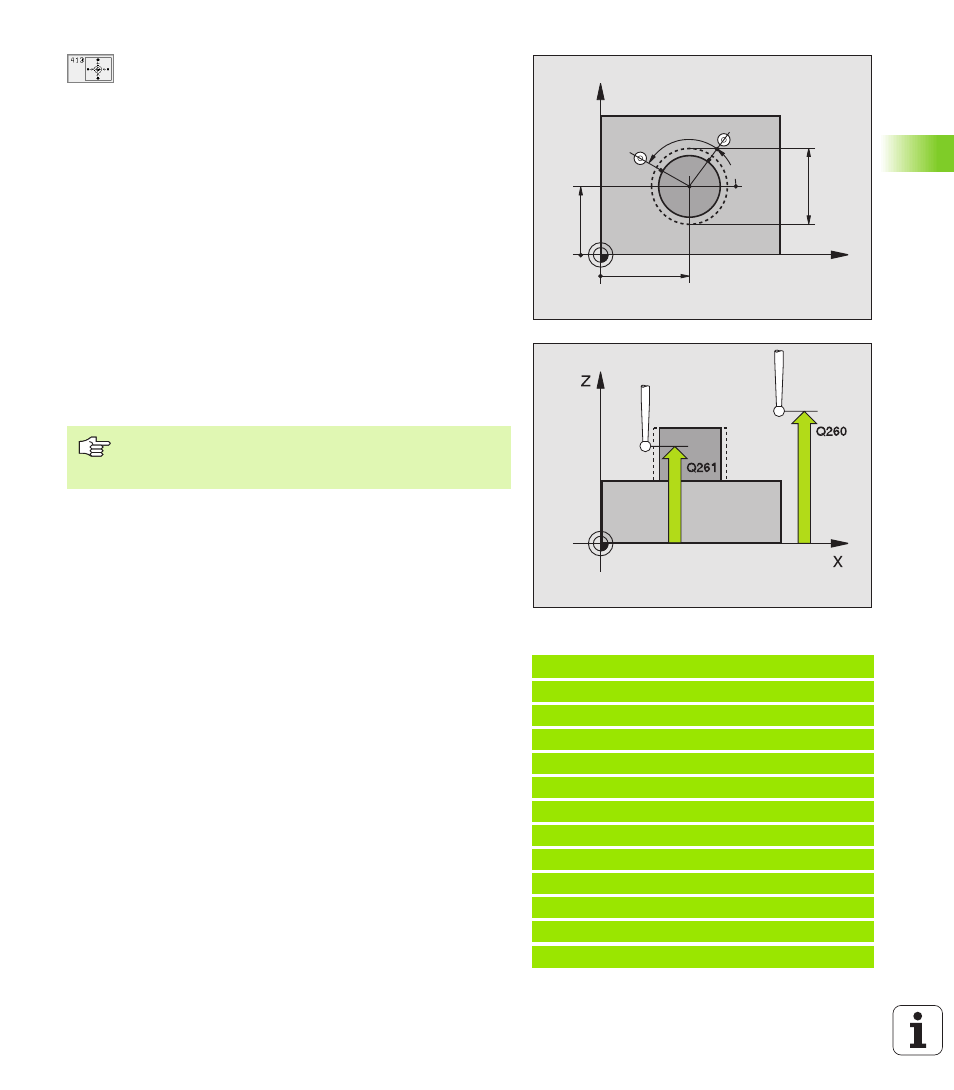

X
Y
Q322
Q321
Q262
Q325
Q247
Je kleiner Sie den Winkelschritt programmieren, desto
ungenauer berechnet die TNC den Bezugspunkt. Kleinster
Eingabewert: 5°.
