110 6 Programmieren: Konturen programmieren
Wegfahren auf einer Geraden mit tangentialem
Anschluß: DEP LT

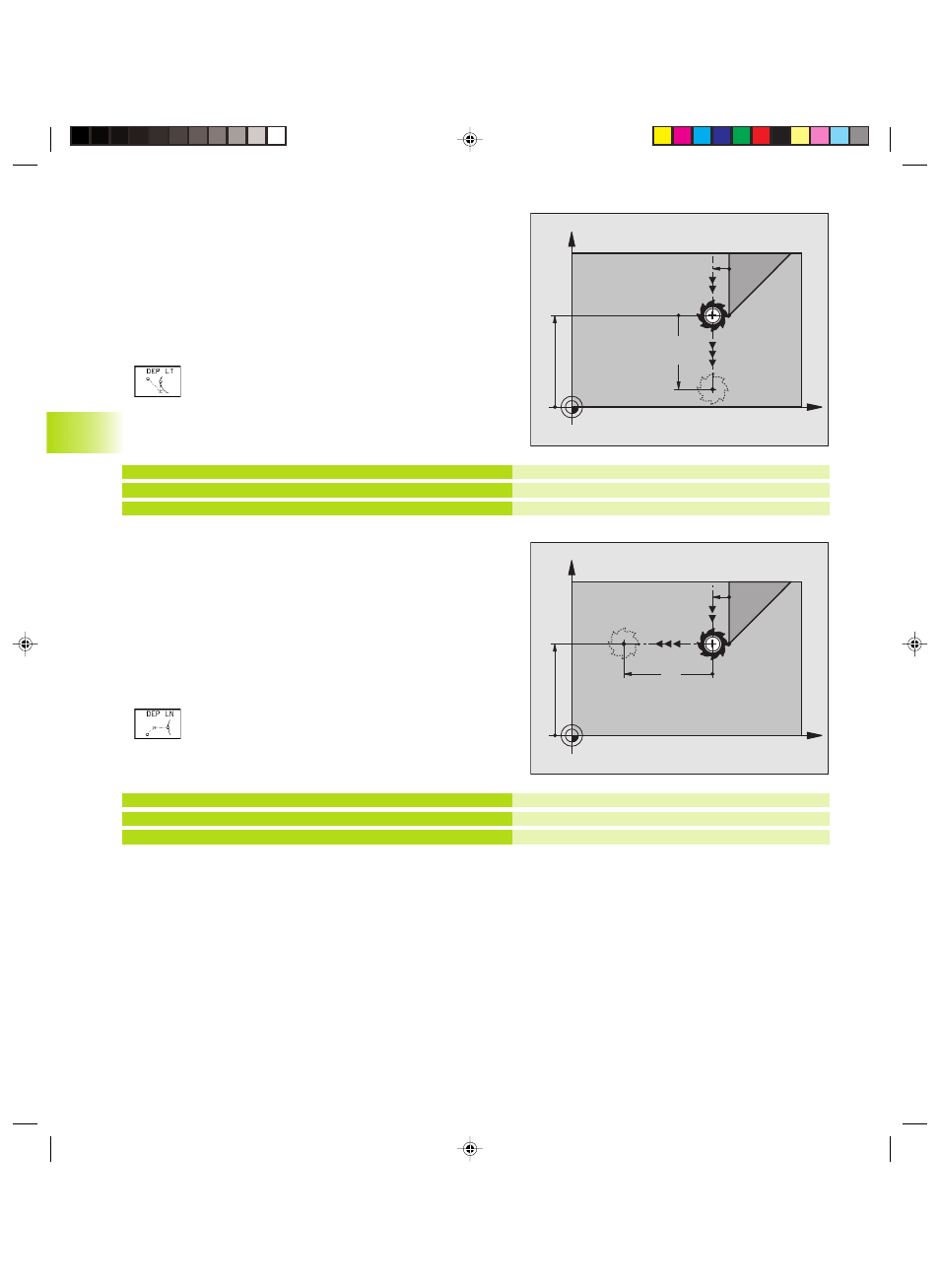

Die TNC fährt das Werkzeug auf einer Geraden vom letzten Kontur-
punkt P
E
zum Endpunkt P
N
. Die Gerade liegt in der Verlängerung des
letzten Konturelements. P
N
befindet sich im Abstand LEN von P
E
.
ú Letztes Konturelement mit Endpunkt P
E
und Radiuskorrektur
programmieren
ú Dialog mit Taste APPR/DEP und Softkey DEP LT eröffnen:
ú LEN: Abstand des Endpunkts P
N
vom letzten Kontur-
element P
E
eingeben
NC-Beispielsätze
23 L Y+20 RR F100
24 DEP LT LEN 12,5 F100
25 L Z+100 FMAX M2
Wegfahren auf einer Geraden
senkrecht zum letzten Konturpunkt: DEP LN
Die TNC fährt das Werkzeug auf einer Geraden vom letzten Kontur-
punkt P
E
zum Endpunkt P
N
. Die Gerade führt senkrecht vom letzten
Konturpunkt P
E
weg. P
N
befindet sich von P
E
im
Abstand LEN + Werkzeug-Radius.
ú Letztes Konturelement mit Endpunkt P
E
und Radiuskorrektur
programmieren
ú Dialog mit Taste APPR/DEP und Softkey DEP LN eröffnen:
ú LEN: Abstand des Endpunkts P
N
eingeben
Wichtig: LEN positiv eingeben!
NC-Beispielsätze
23 L Y+20 RR F100
24 DEP LN LEN+20 F100
25 L Z+100 FMAX M2
Letztes Konturelement: P
E
mit Radiuskorrektur
Um LEN = 12,5 mm wegfahren
Z freifahren, Rücksprung, Programm-Ende
Letztes Konturelement: P
E
mit Radiuskorrektur
Um LEN = 20 mm senkrecht von Kontur wegfahren
Z freifahren, Rücksprung, Programm-Ende
X
Y
20
P
E
RR
P
N
R0
RR
12.5
X
Y
20
P
E
RR
P
N
R0
RR
20
