8 Programmieren: Zyklen 246

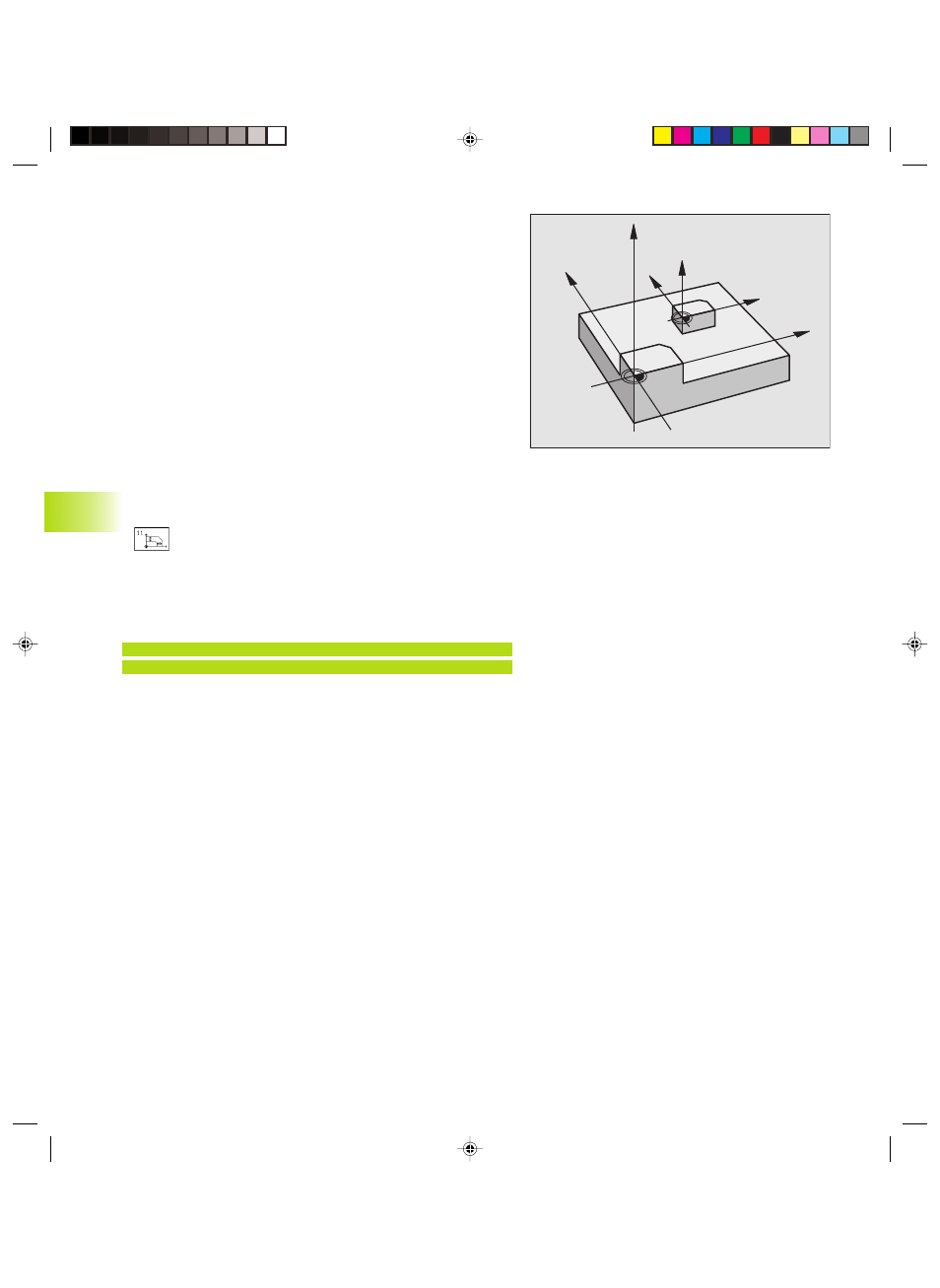

MASSFAKTOR (Zyklus 11)
Die TNC kann innerhalb eines Programms Konturen vergrößern oder
verkleinern. So können Sie beispielsweise Schrumpf- und Aufmaß-
Faktoren berücksichtigen.
Wirkung
Der MASSFAKTOR wirkt ab seiner Definition im Programm. Er wirkt
auch in der Betriebsart Positionieren mit Handeingabe. Die TNC
zeigt den aktiven Maßfaktor in der zusätzlichen Status-Anzeige an.
Der Massfaktor wirkt
■ in der Bearbeitungsebene, oder auf alle drei Koordinatenachsen
gleichzeitig (abhängig von Maschinen-Parameter 7410)
■ auf Maßangaben in Zyklen
■ auch auf Parallelachsen U,V,W
Voraussetzung
Vor der Vergrößerung bzw. Verkleinerung sollte der Nullpunkt auf eine
Kante oder Ecke der Kontur verschoben werden.
ú Faktor?: Faktor SCL eingeben (engl.: scaling); die TNC
multipliziert Koordinaten und Radien mit SCL (wie in
„Wirkung“ beschrieben)
Vergrößern: SCL größer als 1 bis 99,999 999
Verkleinern: SCL kleiner als 1 bis 0,000 001
NC-Beispielsätze:
83 CYCL DEF 11.0 MASSFAKTOR
84 CYCL DEF 11.1 SCL0.99537
Rücksetzen
Zyklus MASSFAKTOR mit Faktor 1 erneut programmieren.
Ein Massfaktor können Sie auch achsspezifisch eingeben (siehe
Zyklus 26).
8.7 Zyklen zur K
oor
dinat
en-Umr
ec
hnung
Z
Z
X
X
Y
Y
